9

Bedienung Webinterface

9.1 Modus Überwachung
Im Modus Überwachung wird der zeitliche Verlauf des im Fenster Messwerte (siehe
ter Messwerte
sätzlich gibt es verschiedene Einstellmöglichkeiten für die Darstellung der Messwerte. Der
graue Hintergrund und die gestrichelten orangenen Linien zeigen das Schaltausgangsfens-
ter bzw. den Schaltpunkt an.
Im Modus Überwachung können keine Parameter geändert werden.

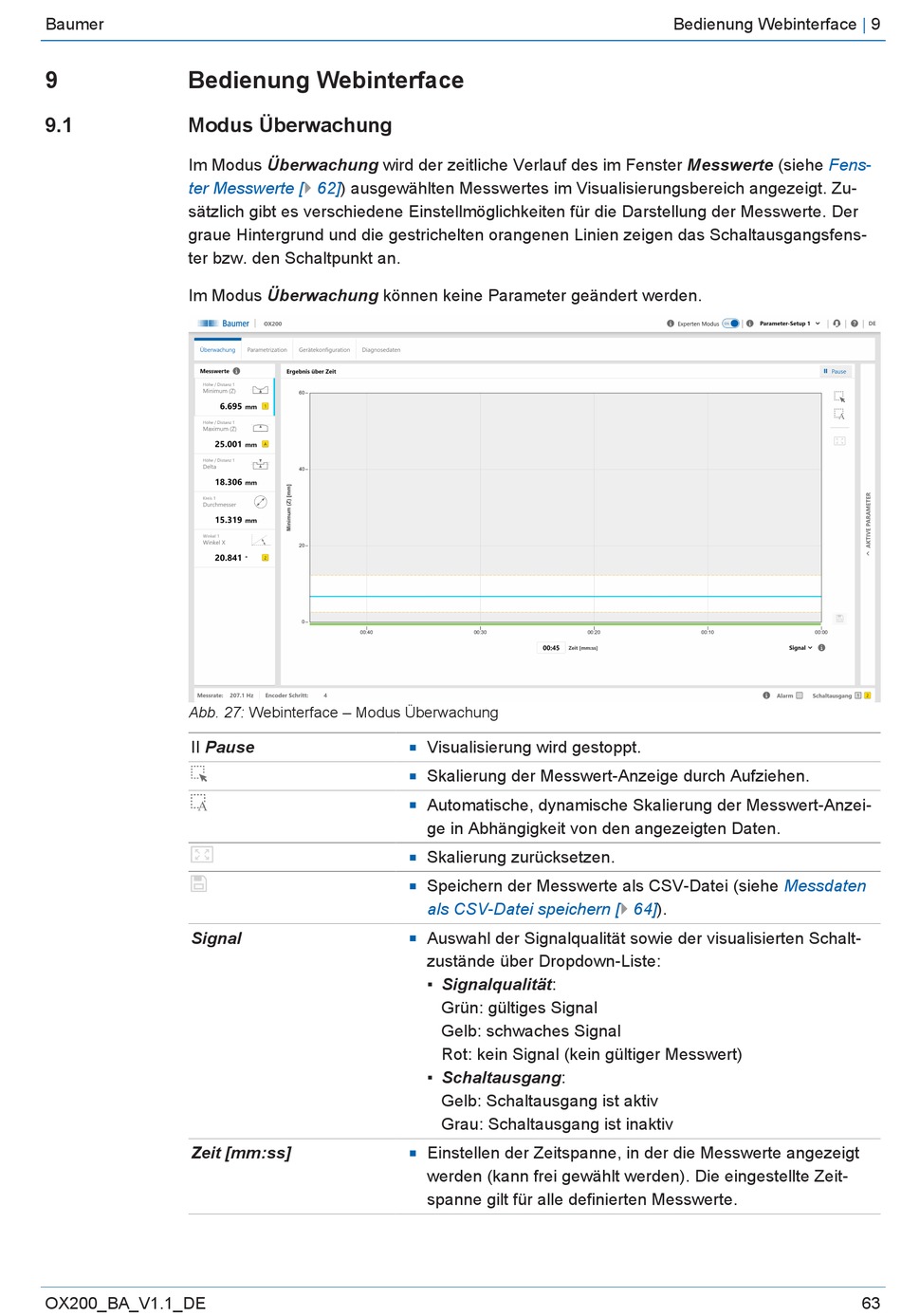

Abb. 27: Webinterface – Modus Überwachung
II Pause
Signal
Zeit [mm:ss]
OX200_BA_V1.1_DE
[} 62]) ausgewählten Messwertes im Visualisierungsbereich angezeigt. Zu-
Visualisierung wird gestoppt.
n
Skalierung der Messwert-Anzeige durch Aufziehen.
n
Automatische, dynamische Skalierung der Messwert-Anzei-
n
ge in Abhängigkeit von den angezeigten Daten.
Skalierung zurücksetzen.
n
Speichern der Messwerte als CSV-Datei (siehe
n
als CSV-Datei speichern
Auswahl der Signalqualität sowie der visualisierten Schalt-
n
zustände über Dropdown-Liste:
▪ Signalqualität:
Grün: gültiges Signal
Gelb: schwaches Signal
Rot: kein Signal (kein gültiger Messwert)
▪ Schaltausgang:
Gelb: Schaltausgang ist aktiv
Grau: Schaltausgang ist inaktiv
Einstellen der Zeitspanne, in der die Messwerte angezeigt
n
werden (kann frei gewählt werden). Die eingestellte Zeit-
spanne gilt für alle definierten Messwerte.
Bedienung Webinterface
Messdaten
[} 64]).
| 9
Fens-
63
