Sensor-LEDs

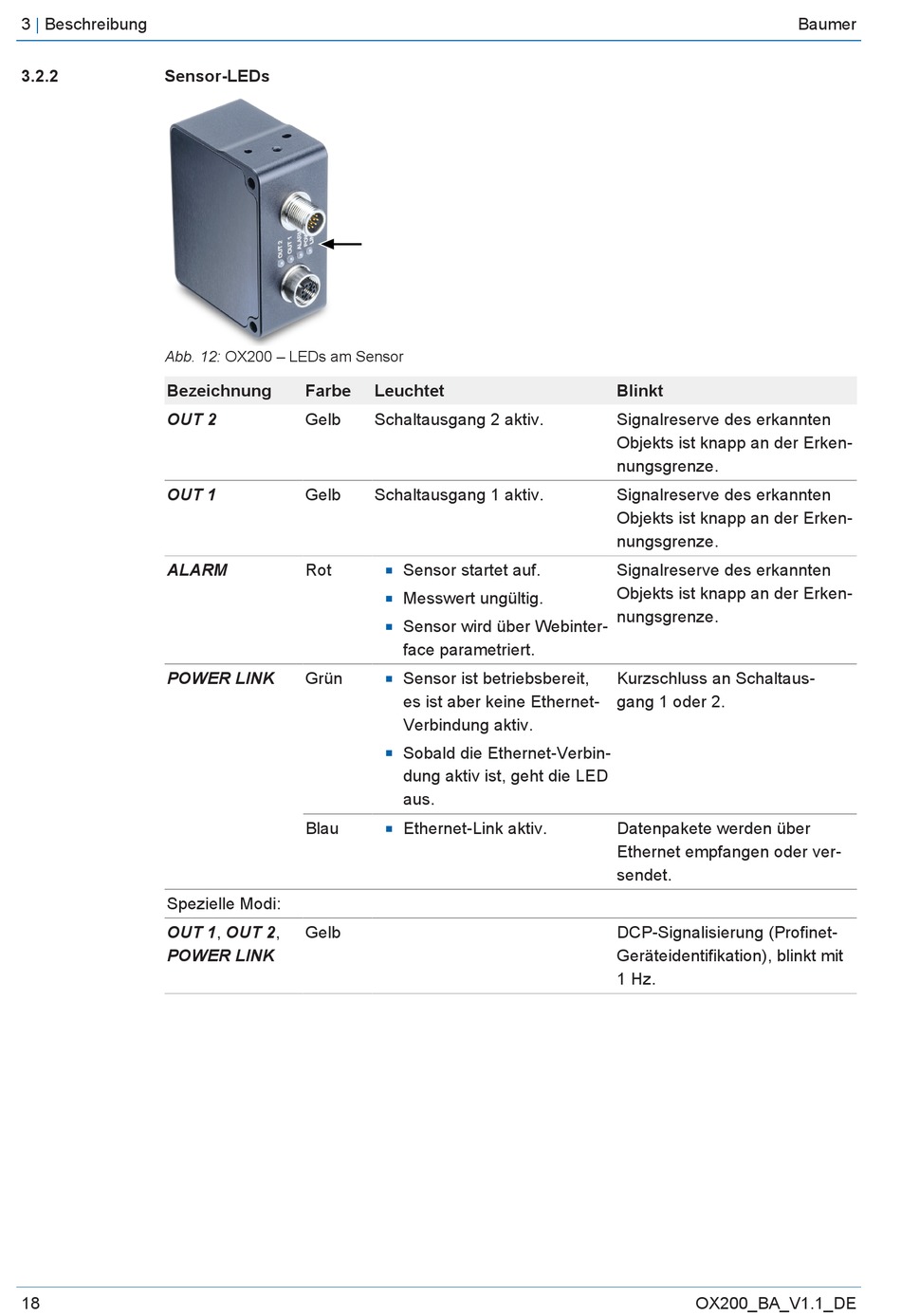

Abb. 12: OX200 – LEDs am Sensor
Bezeichnung
OUT 2
OUT 1
ALARM
POWER LINK
Spezielle Modi:
OUT 1, OUT 2,
POWER LINK
18
Farbe Leuchtet
Gelb Schaltausgang 2 aktiv.
Gelb Schaltausgang 1 aktiv.
Rot Sensor startet auf.
n
Messwert ungültig.
n
Sensor wird über Webinter-
n
face parametriert.
Grün Sensor ist betriebsbereit,
n
es ist aber keine Ethernet-
Verbindung aktiv.
Sobald die Ethernet-Verbin-
n
dung aktiv ist, geht die LED
aus.
Blau Ethernet-Link aktiv.
n
Gelb
Blinkt
Signalreserve des erkannten
Objekts ist knapp an der Erken-
nungsgrenze.
Signalreserve des erkannten
Objekts ist knapp an der Erken-
nungsgrenze.
Signalreserve des erkannten
Objekts ist knapp an der Erken-
nungsgrenze.
Kurzschluss an Schaltaus-
gang 1 oder 2.
Datenpakete werden über
Ethernet empfangen oder ver-
sendet.
DCP-Signalisierung (Profinet-
Geräteidentifikation), blinkt mit
1 Hz.
