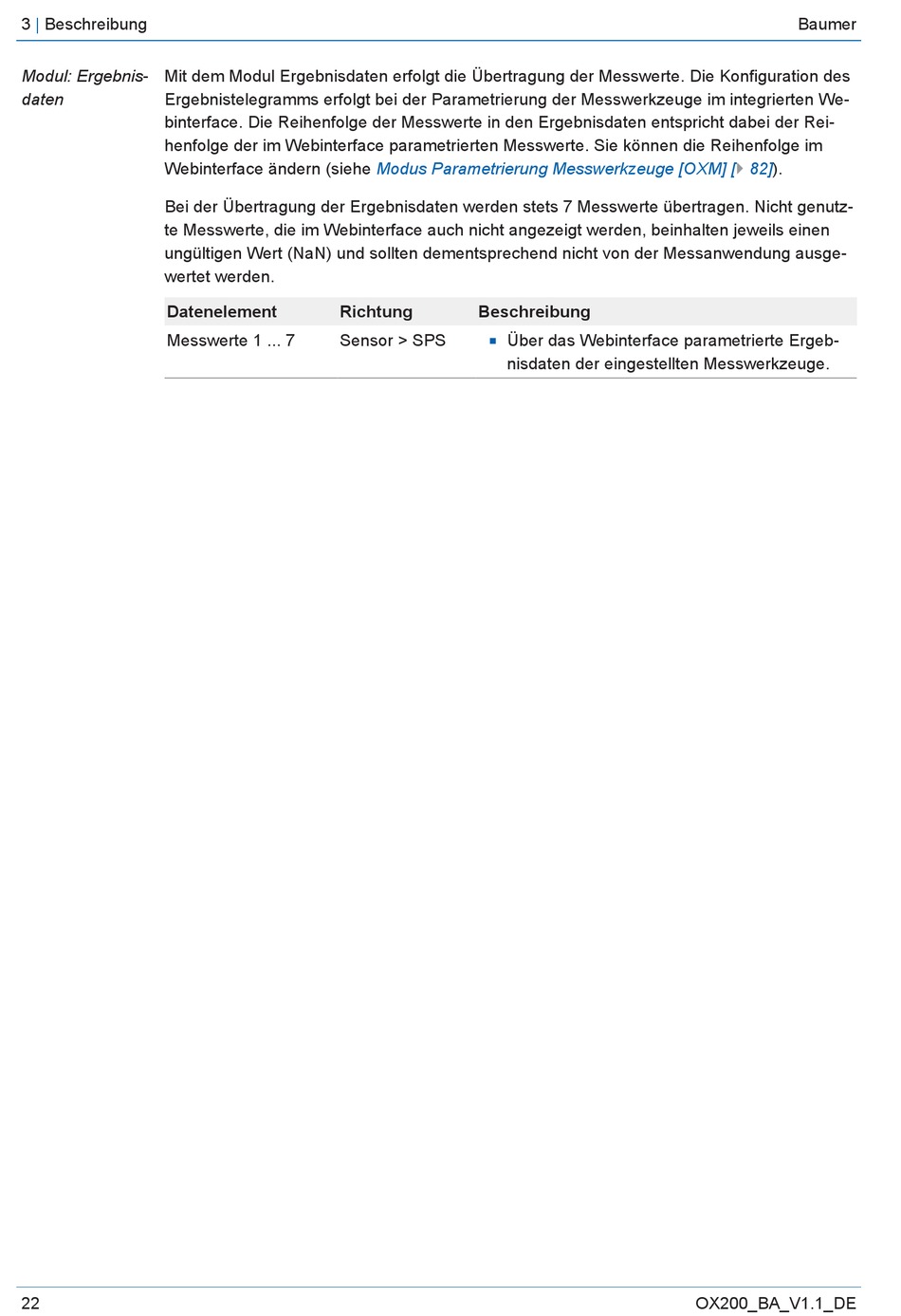

Baumer OX200 Betriebsanleitung Seite 22

3 | Beschreibung
Modul: Ergebnis- Mit dem Modul Ergebnisdaten erfolgt die Übertragung der Messwerte. Die Konfiguration des
daten Ergebnistelegramms erfolgt bei der Parametrierung der Messwerkzeuge im integrierten We-
binterface. Die Reihenfolge der Messwerte in den Ergebnisdaten entspricht dabei der Rei-
henfolge der im Webinterface parametrierten Messwerte. Sie können die Reihenfolge im
Webinterface ändern (siehe
Bei der Übertragung der Ergebnisdaten werden stets 7 Messwerte übertragen. Nicht genutz-
te Messwerte, die im Webinterface auch nicht angezeigt werden, beinhalten jeweils einen
ungültigen Wert (NaN) und sollten dementsprechend nicht von der Messanwendung ausge-
wertet werden.
Datenelement
Messwerte 1 ... 7
22
Modus Parametrierung Messwerkzeuge [OXM]
Richtung Beschreibung
Sensor > SPS Über das Webinterface parametrierte Ergeb-
n
nisdaten der eingestellten Messwerkzeuge.
Baumer
[} 82]).
