9 | Bedienung Webinterface
9.2.8

Befestigungs-Assistent

INFO
Baumer empfiehlt, den Sensor im rechten Winkel zur Referenzfläche des Messobjekts zu
montieren. Die Funktion Befestigungs-Assistent des Webinterfaces unterstützt Sie dabei.
Sofern eine 90°-Montage nicht möglich ist, kann durch die Funktion Flex Mount ein Monta-
gewinkel von bis zu ±30° kompensiert werden (siehe
sieren
Die Funktion Befestigungs-Assistent liefert Ihnen den Neigungswinkel und die Distanz zu
der im Sichtfeld erkannten Referenzfläche R (siehe folgende Abbildung).

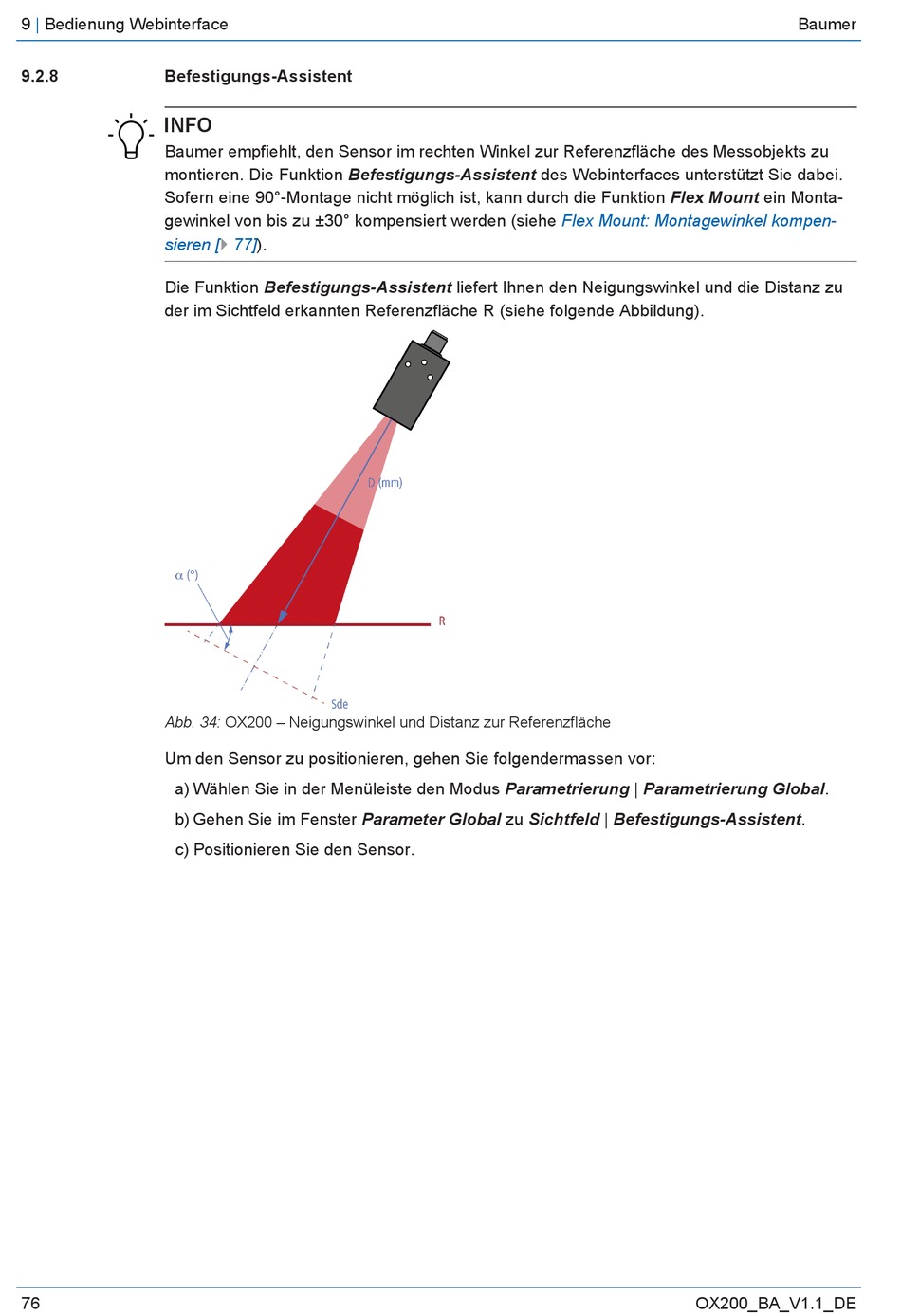

Abb. 34: OX200 – Neigungswinkel und Distanz zur Referenzfläche
Um den Sensor zu positionieren, gehen Sie folgendermassen vor:
a) Wählen Sie in der Menüleiste den Modus Parametrierung | Parametrierung Global.
b) Gehen Sie im Fenster Parameter Global zu Sichtfeld | Befestigungs-Assistent.
c) Positionieren Sie den Sensor.
76
[} 77]).
Flex Mount: Montagewinkel kompen-
