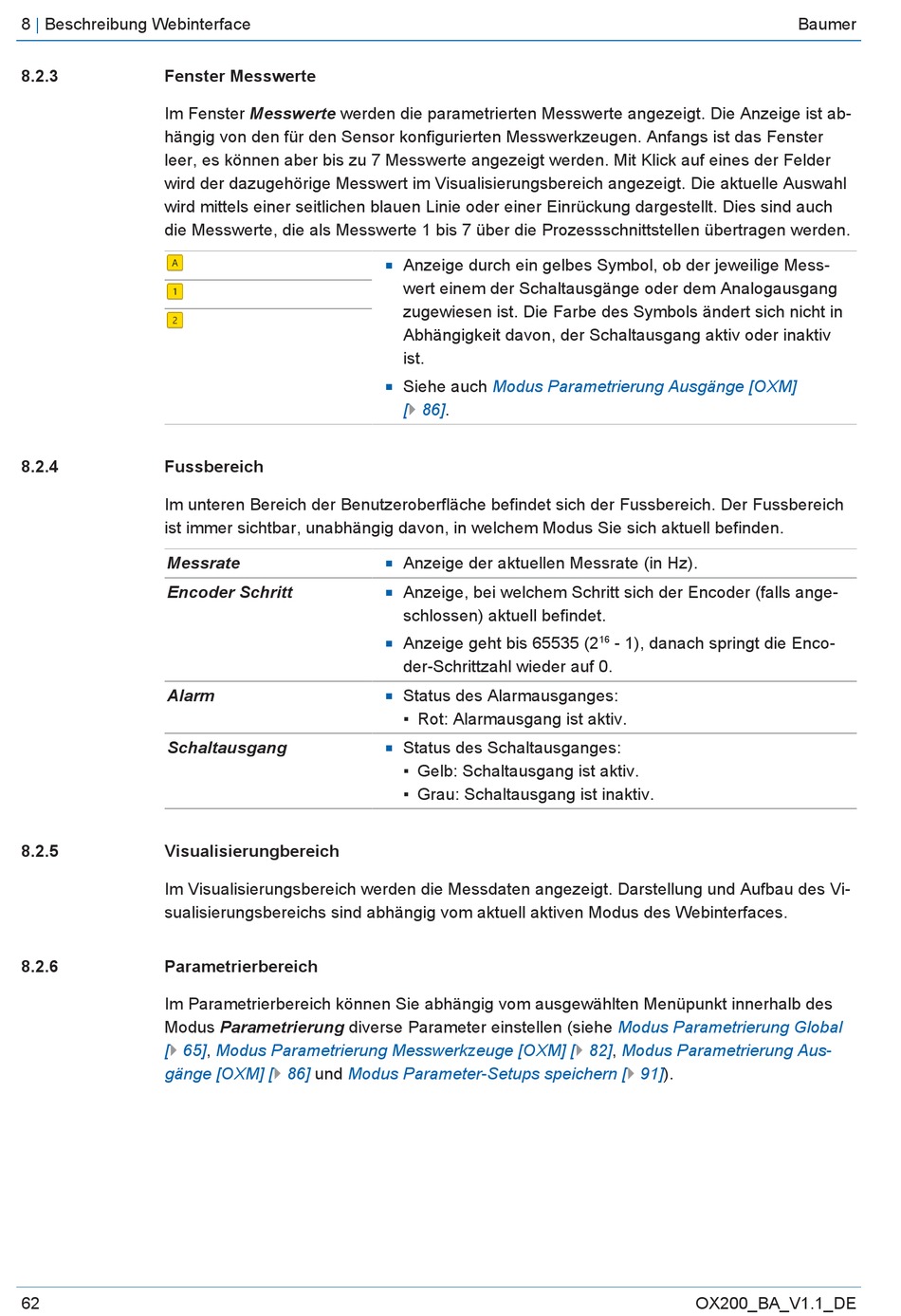

8 | Beschreibung Webinterface
8.2.3

Fenster Messwerte

Im Fenster Messwerte werden die parametrierten Messwerte angezeigt. Die Anzeige ist ab-
hängig von den für den Sensor konfigurierten Messwerkzeugen. Anfangs ist das Fenster
leer, es können aber bis zu 7 Messwerte angezeigt werden. Mit Klick auf eines der Felder
wird der dazugehörige Messwert im Visualisierungsbereich angezeigt. Die aktuelle Auswahl
wird mittels einer seitlichen blauen Linie oder einer Einrückung dargestellt. Dies sind auch
die Messwerte, die als Messwerte 1 bis 7 über die Prozessschnittstellen übertragen werden.
8.2.4

Fussbereich

Im unteren Bereich der Benutzeroberfläche befindet sich der Fussbereich. Der Fussbereich
ist immer sichtbar, unabhängig davon, in welchem Modus Sie sich aktuell befinden.
Messrate
Encoder Schritt
Alarm
Schaltausgang
8.2.5

Visualisierungbereich

Im Visualisierungsbereich werden die Messdaten angezeigt. Darstellung und Aufbau des Vi-
sualisierungsbereichs sind abhängig vom aktuell aktiven Modus des Webinterfaces.
8.2.6

Parametrierbereich

Im Parametrierbereich können Sie abhängig vom ausgewählten Menüpunkt innerhalb des
Modus Parametrierung diverse Parameter einstellen (siehe
[} 65],
gänge [OXM] [} 86]
62
n
n
n
n
n
n
n
Modus Parametrierung Messwerkzeuge [OXM]
und Modus Parameter-Setups speichern
Anzeige durch ein gelbes Symbol, ob der jeweilige Mess-
wert einem der Schaltausgänge oder dem Analogausgang
zugewiesen ist. Die Farbe des Symbols ändert sich nicht in
Abhängigkeit davon, der Schaltausgang aktiv oder inaktiv
ist.
Siehe auch Modus Parametrierung Ausgänge [OXM]
[} 86].
Anzeige der aktuellen Messrate (in Hz).
Anzeige, bei welchem Schritt sich der Encoder (falls ange-
schlossen) aktuell befindet.
Anzeige geht bis 65535 (2
der-Schrittzahl wieder auf 0.
Status des Alarmausganges:
▪ Rot: Alarmausgang ist aktiv.
Status des Schaltausganges:
▪ Gelb: Schaltausgang ist aktiv.
▪ Grau: Schaltausgang ist inaktiv.
[} 82],
16
- 1), danach springt die Enco-
Modus Parametrierung Global
Modus Parametrierung Aus-
[} 91]).
