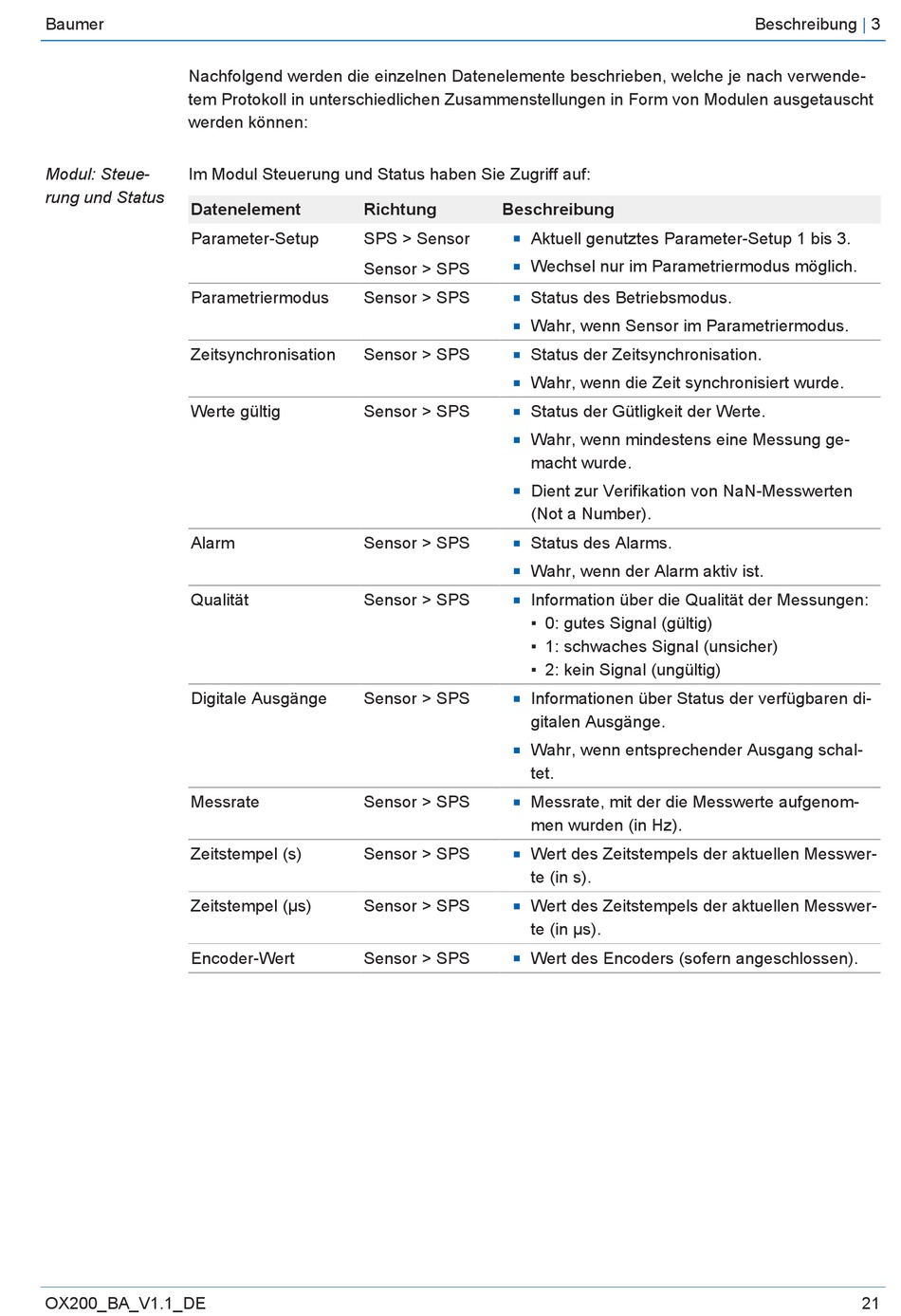

Baumer OX200 Betriebsanleitung Seite 21

Baumer
Nachfolgend werden die einzelnen Datenelemente beschrieben, welche je nach verwende-
tem Protokoll in unterschiedlichen Zusammenstellungen in Form von Modulen ausgetauscht
werden können:
Modul: Steue- Im Modul Steuerung und Status haben Sie Zugriff auf:
rung und Status
Datenelement
Parameter-Setup
Parametriermodus
Zeitsynchronisation
Werte gültig
Alarm
Qualität
Digitale Ausgänge
Messrate
Zeitstempel (s)
Zeitstempel (µs)
Encoder-Wert
OX200_BA_V1.1_DE
Richtung Beschreibung
SPS > Sensor Aktuell genutztes Parameter-Setup 1 bis 3.
n
Wechsel nur im Parametriermodus möglich.
Sensor > SPS n
Sensor > SPS Status des Betriebsmodus.
n
Wahr, wenn Sensor im Parametriermodus.
n
Sensor > SPS Status der Zeitsynchronisation.
n
Wahr, wenn die Zeit synchronisiert wurde.
n
Sensor > SPS Status der Gütligkeit der Werte.
n
Wahr, wenn mindestens eine Messung ge-
n
macht wurde.
Dient zur Verifikation von NaN-Messwerten
n
(Not a Number).
Sensor > SPS Status des Alarms.
n
Wahr, wenn der Alarm aktiv ist.
n
Sensor > SPS Information über die Qualität der Messungen:
n
▪ 0: gutes Signal (gültig)
▪ 1: schwaches Signal (unsicher)
▪ 2: kein Signal (ungültig)
Sensor > SPS Informationen über Status der verfügbaren di-
n
gitalen Ausgänge.
Wahr, wenn entsprechender Ausgang schal-
n
tet.
Sensor > SPS Messrate, mit der die Messwerte aufgenom-
n
men wurden (in Hz).
Sensor > SPS Wert des Zeitstempels der aktuellen Messwer-
n
te (in s).
Sensor > SPS Wert des Zeitstempels der aktuellen Messwer-
n
te (in µs).
Sensor > SPS Wert des Encoders (sofern angeschlossen).
n
Beschreibung | 3
21
