Halspackungen austauschen.

austauschen.
Halspackungen Halspackungen austauschen.
Note
Die Halspackungen sind als vormontierter
Satz erhältlich.
Pumpen- - -
Pumpen Pumpen
Teilenummer Teilenummer Teilenummer
24W152
24W153
24W150
24W151
1. Den Druck ablassen. Siehe
Druckentlastung, page 8
2. Siehe Abb. 2. Die Packungsmutter (2)
mit einer Rohrzange abschrauben. Den
O-Ring (27) und die Scheibe (26) vom Boden
des Packungsgehäuses (25) oder vom
Auslassgehäuse (3) abnehmen.
3. Die flachen Stellen der Packungsmutter
(2) in einen Schraubstock spannen. Das
Packungsgehäuse (25) abschrauben
und zusammen mit den Packungen
entsorgen. Scheibe (24), Dichtung (23) und
Sicherungsscheibe (22) von der Packungsmutter
abnehmen.
4. Der Halspackungssatz ist vormontiert. Den
Satz in die Packungsmutter (2) schrauben.
Sicherstellen, dass Sicherungsscheibe (22),
Dichtung (23) und Scheibe (24) richtig an
der Oberseite des Packungsgehäuses (25)
angeordnet sind, wobei die Lippen der
Dichtung nach unten zeigen müssen. Das
Packungsgehäuse (25) mit 305 ± 14 N•m (225
±10 ft-lb) anziehen.
10
Halspackungs- - -
Halspackungs Halspackungs
Reparatursatz, Reparatursatz, Reparatursatz,
Anleitung- - - Teile Anleitung Anleitung Teile Teile
24V752
24V753
24V752
24V753
.
5. Vor dem Einbau des Packungsgehäuses
in die Pumpe, die Dichtungen reichlich mit
Hochtemperaturfett (im Reparatursatz enthalten)
einfetten.
6. Gegebenenfalls den O-Ring (27) mit einer
Dornpresse im Packungsgehäuse (25)
montieren.
7. Packungsmutter (2) und Packungsgehäuse (25)
im Auslassgehäuse (3) einschrauben. Mit 203 ±
41 N•m (150 ± 30 ft-lb) festziehen.

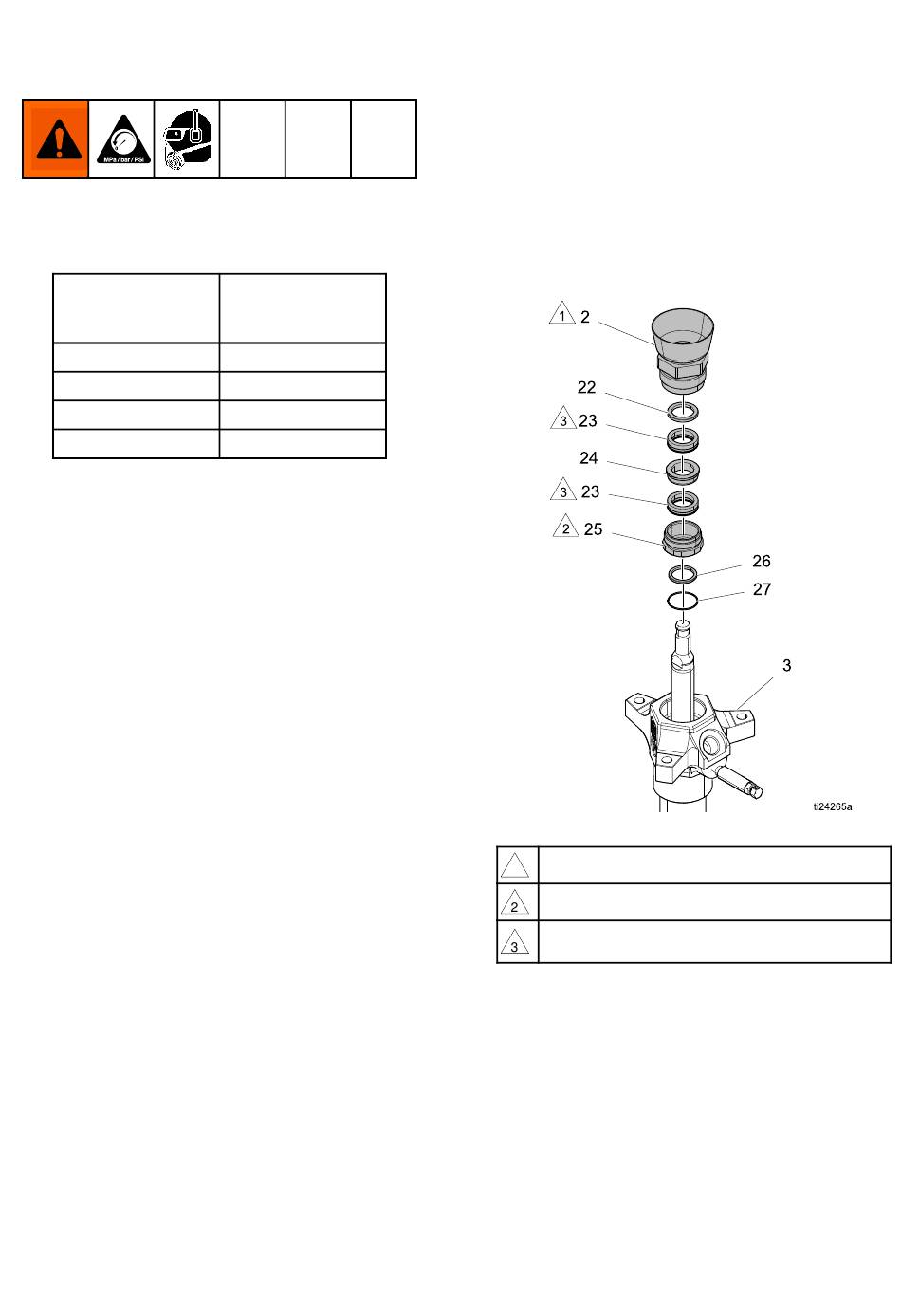

Figure 2 Halspackungen
Mit 305 ± 14 N•m (225 ± 10 ft-lb) festziehen.
1
Mit 203 ± 41 N•m (150 ± 30 ft-lb) festziehen.
Die Lippen der U-Packung müssen nach unten
zeigen.
3A3356B
