Schöpfkolben Austauschen - Graco Check-Mate 800 Betriebsanleitung - Teile

Schöpfkolben austauschen austauschen
Schöpfkolben Schöpfkolben austauschen
Pumpen- - - Teilenummer Teilenummer
Pumpen Pumpen Teilenummer
24W152
24W153
24W150
24W151
1. Die Pumpe im Abwärtshub anhalten, wobei die
flachen Seiten der Schöpfkolbenstange (17)
unterhalb des Einlasszylinders (18) frei liegen.
Die Unterpumpe muss nicht vom Motor getrennt
werden, aber möglicherweise muss sie von der
beheizten Platte getrennt werden.

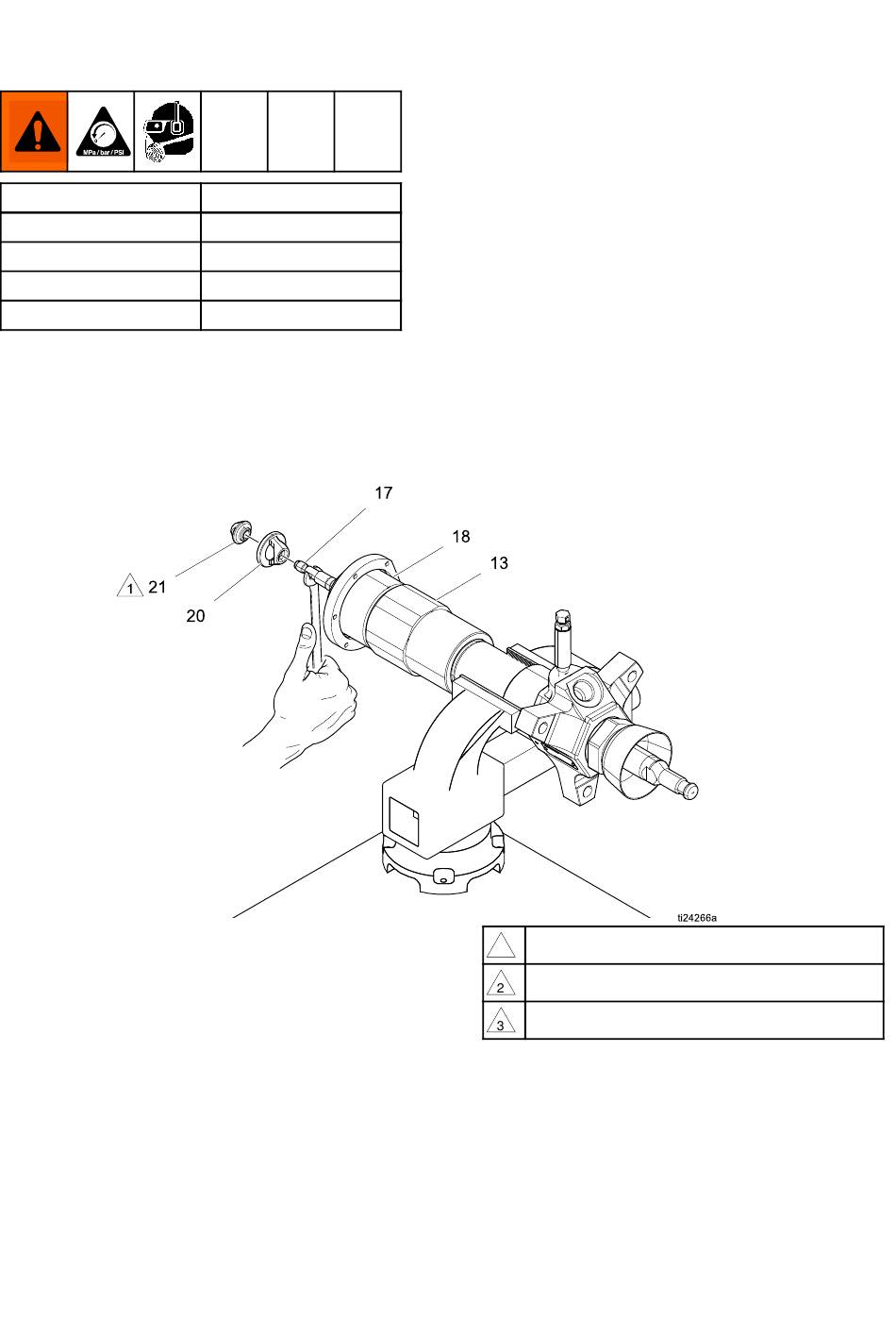

Figure 3 Schöpfkolben
3A3356B
Reparatursatz
Reparatursatz Reparatursatz
237910
237910
237909
237909
2. Den Druck ablassen. Siehe
Druckentlastung, page 8
3. Die flachen Seiten der Schöpfkolbenstange (17)
mit einem verstellbaren Schraubenschlüssel
halten und mit einem zweiten
Schraubenschlüssel den Schöpfkolbensitz
(21) von der Stange abschrauben. Den
Schöpfkolben (20) von der Stange schieben. Die
Innen- und Außenflächen des Kolbens (20) auf
Riefen, Verschleiß oder andere Beschädigungen
überprüfen.
4. Den Schöpfkolben (20) bis zum Anschlag auf
die Stange schieben. Die Stange (17) mit einem
Schraubenschlüssel an den flachen Seiten
halten und den Sitz (21) mit einem anderen
Schraubenschlüssel auf die Stange schrauben.
Mit 81 ±4 N•m (60 ± 3 ft-lb ) festziehen.
Mit 81 ±4 N•m (60 ± 3 ft-lb ) festziehen.
1
Mit 529 ±61 N•m (390 ± 45 ft-lb ) festziehen.
Mit 203 ±41 N•m (150 ± 30 ft-lb ) festziehen.
Reparatur
.
11
