ANSCHLUSS DEr STEUErUNG

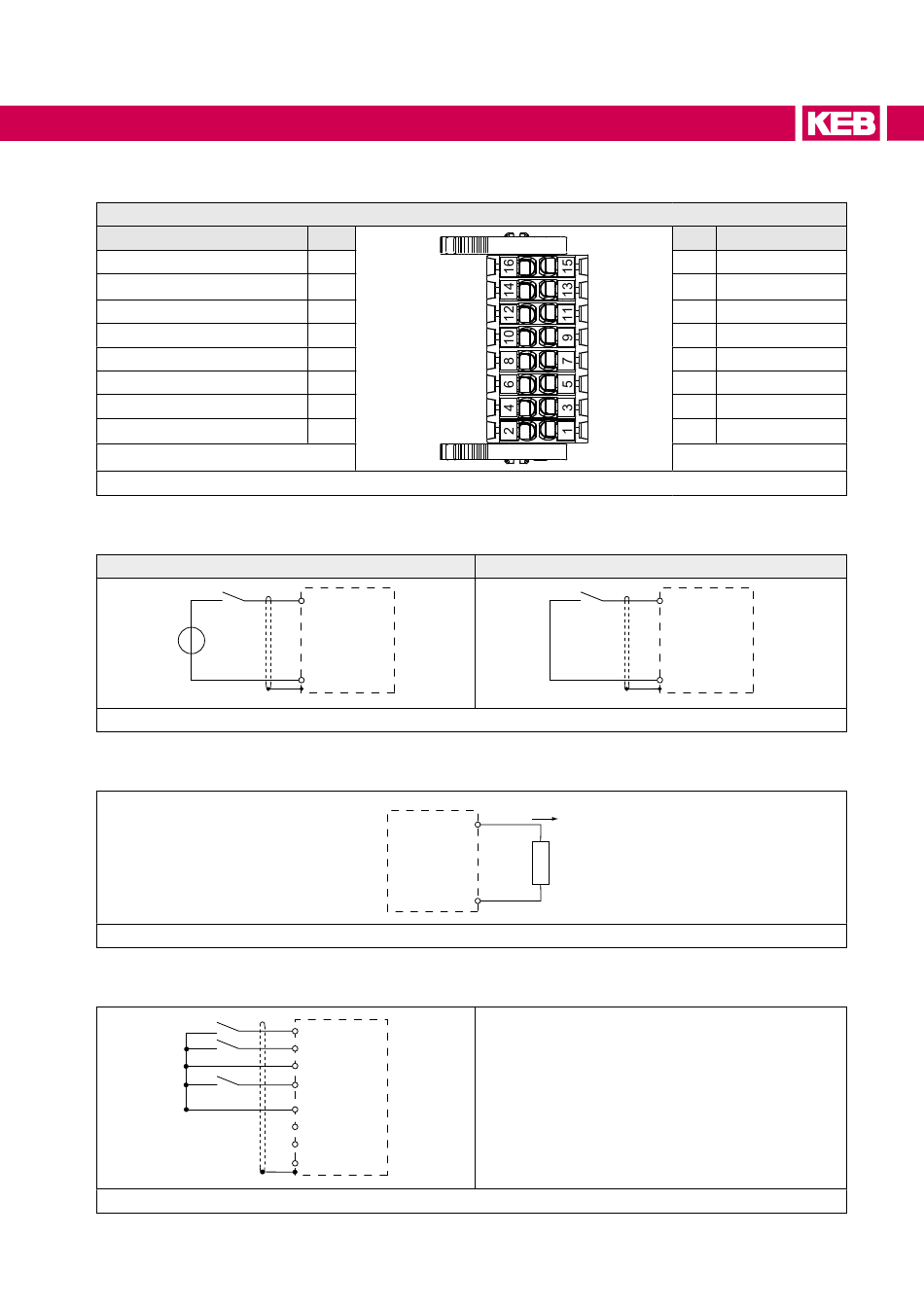

4.3.5.1 Belegung der Klemmleiste X2A

Funktion
digitaler Eingang DI 4
digitaler Eingang DI 3
digitaler Eingang DI 2
digitaler Eingang DI 1
digitaler Ausgang DO 4
digitaler Ausgang DO 3
digitaler Ausgang DO 2
digitaler Ausgang DO 1

Abbildung 35: Belegung der Klemmleiste X2A

4.3.5.2 Anschluss der digitalen Eingänge
AIC- und Vorlademodul
+
Abbildung 36: Anschluss der digitalen Eingänge DI 1...DI 4
4.3.5.3 Anschluss der digitalen Ausgänge
Abbildung 37: Anschluss der digitalen Ausgänge DO 1...DO 4
4.3.5.4 Beispiel zur Ansteuerung von digitalen Eingängen mit digitalen Ausgängen
Abbildung 38: Beispiel zur Ansteuerung von digitalen Eingängen mit digitalen Ausgängen
Digitale Ein- und Ausgänge
Kl.
16
14
12
10
8
6
4
2
DI1...4
0V
DO1...4
0V
DI4
DI3
DI2
DI1
DO4
DO3
DO2
DO1
Nur Vorlademodul
I
L_max
Betrieb mit Hardware-Freigabe:
Die 24V für die Ansteuerung der Eingänge können
mit dem gesetzten Ausgang DO4 angesteuert
werden.
Kl. Funktion
15 0 V
13 0V
11 0V
9 0V
7 0V
5 0V
3 0V
1 0V
DI1...4
24V
