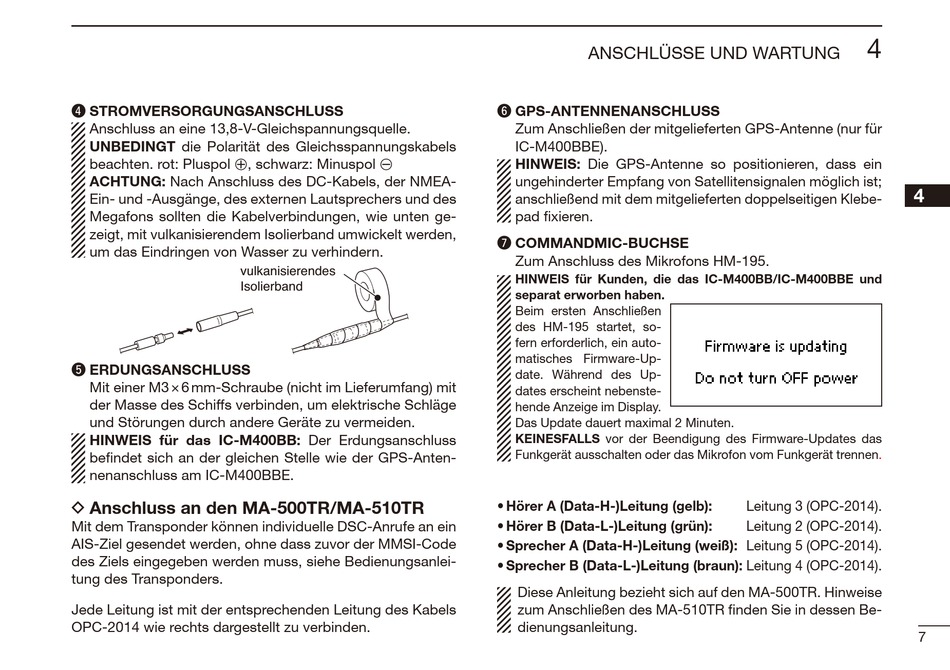

r STROMVERSORGUNGSANSCHLUSS
Anschluss an eine 13,8-V-Gleichspannungsquelle.
UNBEDINGT die Polarität des Gleichsspannungskabels
beachten. rot: Pluspol +, schwarz: Minuspol _
ACHTUNG: Nach Anschluss des DC-Kabels, der NMEA-
Ein- und -Ausgänge, des externen Lautsprechers und des
Megafons sollten die Kabelverbindungen, wie unten ge-
zeigt, mit vulkanisierendem Isolierband umwickelt werden,
um das Eindringen von Wasser zu verhindern.
vulkanisierendes
Isolierband
t ERDUNGSANSCHLUSS
Mit einer M3 × 6 mm-Schraube (nicht im Lieferumfang) mit
der Masse des Schiffs verbinden, um elektrische Schläge
und Störungen durch andere Geräte zu vermeiden.
HINWEIS für das IC-M400BB: Der Erdungsanschluss
befindet sich an der gleichen Stelle wie der GPS-Anten-
nenanschluss am IC-M400BBE.
D Anschluss an den MA-500TR/MA-510TR
Mit dem Transponder können individuelle DSC-Anrufe an ein
AIS-Ziel gesendet werden, ohne dass zuvor der MMSI-Code
des Ziels eingegeben werden muss, siehe Bedienungsanlei-
tung des Transponders.
Jede Leitung ist mit der entsprechenden Leitung des Kabels
OPC-2014 wie rechts dargestellt zu verbinden.
ANSCHLÜSSE UND WARTUNG
y GPS-ANTENNENANSCHLUSS
Zum Anschließen der mitgelieferten GPS-Antenne (nur für
IC-M400BBE).
HINWEIS: Die GPS-Antenne so positionieren, dass ein
ungehinderter Empfang von Satellitensignalen möglich ist;
anschließend mit dem mitgelieferten doppelseitigen Klebe-
pad fixieren.
u COMMANDMIC-BUCHSE
Zum Anschluss des Mikrofons HM-195.
HINWEIS für Kunden, die das IC-M400BB/IC-M400BBE und
separat erworben haben.
Beim ersten Anschließen
des HM-195 startet, so-
fern erforderlich, ein auto-
matisches Firmware-Up-
date. Während des Up-
dates erscheint nebenste-
hende Anzeige im Display.
Das Update dauert maximal 2 Minuten.
KEINESFALLS vor der Beendigung des Firmware-Updates das
Funkgerät ausschalten oder das Mikrofon vom Funkgerät
• Hörer A (Data-H-)Leitung (gelb):
• Hörer B (Data-L-)Leitung (grün):
• Sprecher A (Data-H-)Leitung (weiß): Leitung 5 (OPC-2014).
• Sprecher B (Data-L-)Leitung (braun): Leitung 4 (OPC-2014).
Diese Anleitung bezieht sich auf den MA-500TR. Hinweise
zum Anschließen des MA-510TR finden Sie in dessen Be-
dienungsanleitung.
4
1
2
3
4
5
6
7
8
9
10
11
12
13
trennen.
14
15
Leitung 3 (OPC-2014).
16
Leitung 2 (OPC-2014).
7
