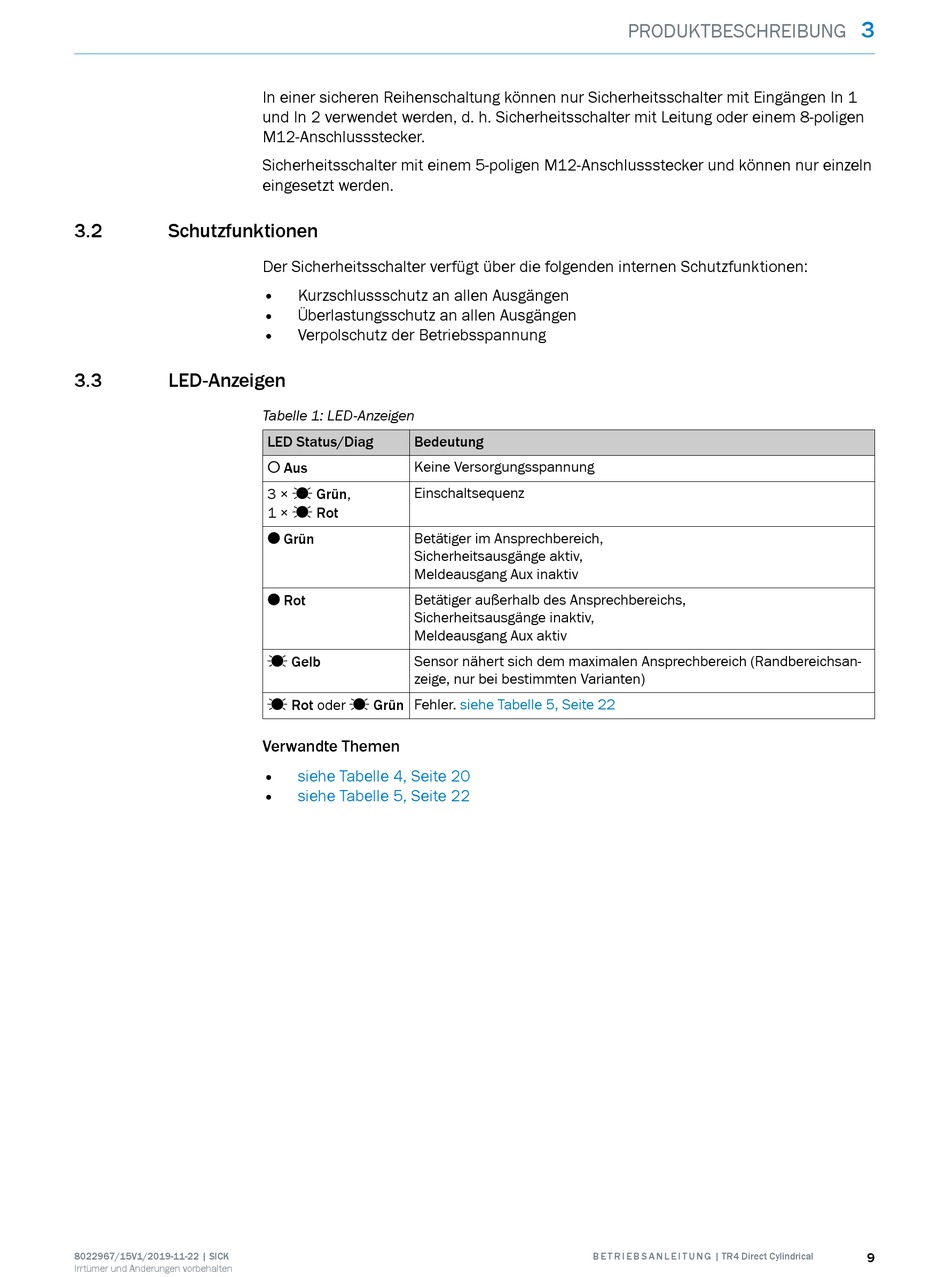

3.2
Schutzfunktionen
3.3
LED-Anzeigen
8022967/15V1/2019-11-22 | SICK
Irrtümer und Änderungen vorbehalten
In einer sicheren Reihenschaltung können nur Sicherheitsschalter mit Eingängen In 1
und In 2 verwendet werden, d. h. Sicherheitsschalter mit Leitung oder einem 8-poligen
M12-Anschlussstecker.
Sicherheitsschalter mit einem 5-poligen M12-Anschlussstecker und können nur einzeln
eingesetzt werden.
Der Sicherheitsschalter verfügt über die folgenden internen Schutzfunktionen:
•
Kurzschlussschutz an allen Ausgängen
•
Überlastungsschutz an allen Ausgängen
•
Verpolschutz der Betriebsspannung
Tabelle 1: LED-Anzeigen
LED Status/Diag
Bedeutung
Keine Versorgungsspannung
o Aus
3 × Ö Grün,
Einschaltsequenz
1 × Ö Rot
O Grün
Betätiger im Ansprechbereich,
Sicherheitsausgänge aktiv,
Meldeausgang Aux inaktiv
Betätiger außerhalb des Ansprechbereichs,
O Rot
Sicherheitsausgänge inaktiv,
Meldeausgang Aux aktiv
Ö Gelb
Sensor nähert sich dem maximalen Ansprechbereich (Randbereichsan‐
zeige, nur bei bestimmten Varianten)
Ö Rot oder Ö Grün Fehler.
Verwandte Themen
•
siehe Tabelle 4, Seite 20
•
siehe Tabelle 5, Seite 22
PRODUKTBESCHREIBUNG
siehe Tabelle 5, Seite 22
B E T R I E B S A N L E I T U N G | TR4 Direct Cylindrical
3
9
