6

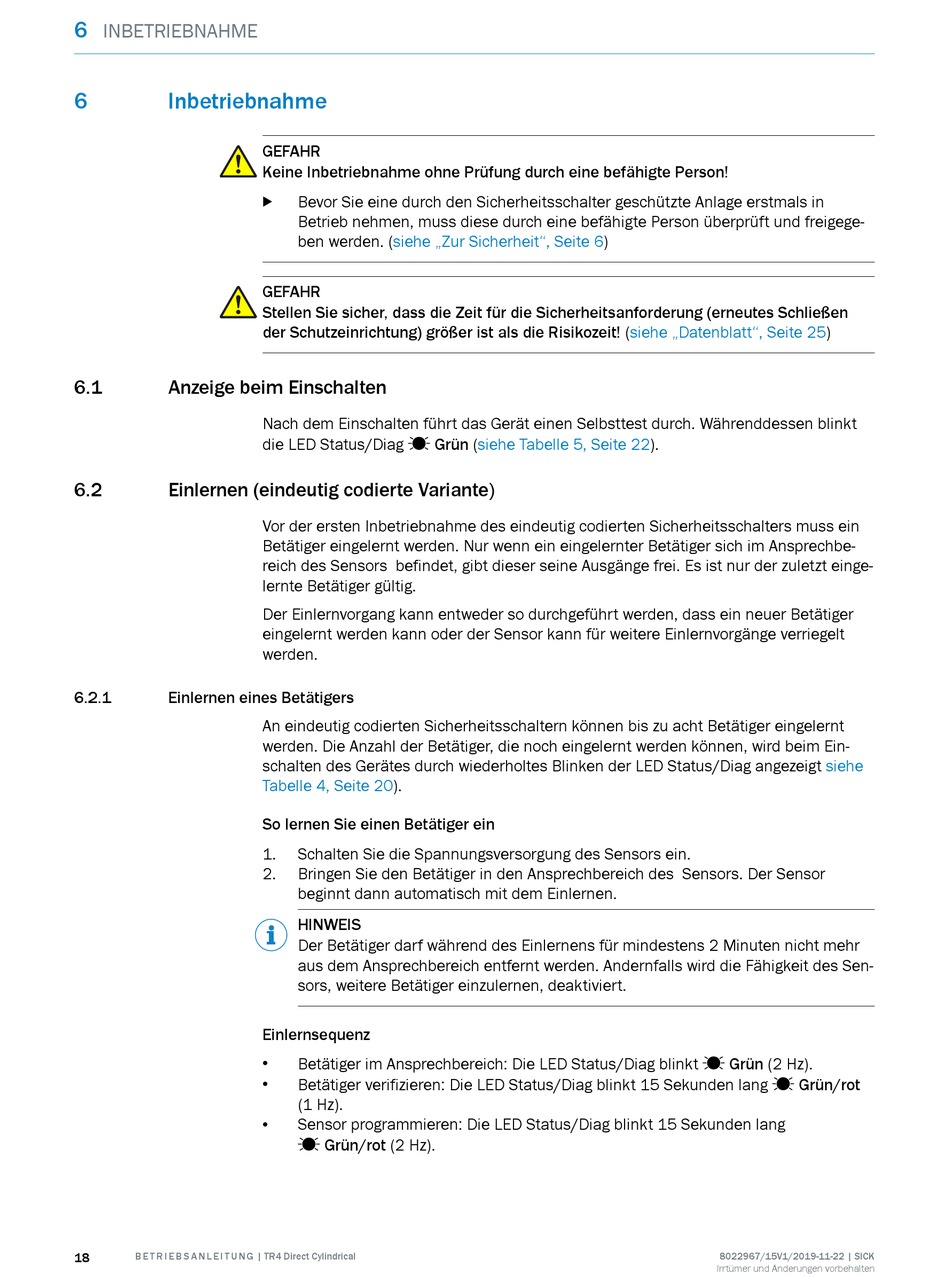

INBETRIEBNAHME
6
Inbetriebnahme
6.1
Anzeige beim Einschalten
6.2
Einlernen (eindeutig codierte Variante)
6.2.1
Einlernen eines Betätigers
18
B E T R I E B S A N L E I T U N G | TR4 Direct Cylindrical
GEFAHR
Keine Inbetriebnahme ohne Prüfung durch eine befähigte Person!
Bevor Sie eine durch den Sicherheitsschalter geschützte Anlage erstmals in
b
Betrieb nehmen, muss diese durch eine befähigte Person überprüft und freigege‐
ben werden.
(siehe „Zur Sicherheit", Seite
GEFAHR
Stellen Sie sicher, dass die Zeit für die Sicherheitsanforderung (erneutes Schließen
der Schutzeinrichtung) größer ist als die Risikozeit!
Nach dem Einschalten führt das Gerät einen Selbsttest durch. Währenddessen blinkt
die LED Status/Diag Ö Grün
Vor der ersten Inbetriebnahme des eindeutig codierten Sicherheitsschalters muss ein
Betätiger eingelernt werden. Nur wenn ein eingelernter Betätiger sich im Ansprechbe‐
reich des Sensors befindet, gibt dieser seine Ausgänge frei. Es ist nur der zuletzt einge‐
lernte Betätiger gültig.
Der Einlernvorgang kann entweder so durchgeführt werden, dass ein neuer Betätiger
eingelernt werden kann oder der Sensor kann für weitere Einlernvorgänge verriegelt
werden.
An eindeutig codierten Sicherheitsschaltern können bis zu acht Betätiger eingelernt
werden. Die Anzahl der Betätiger, die noch eingelernt werden können, wird beim Ein‐
schalten des Gerätes durch wiederholtes Blinken der LED Status/Diag angezeigt
Tabelle 4, Seite
20).
So lernen Sie einen Betätiger ein
1.
Schalten Sie die Spannungsversorgung des Sensors ein.
2.
Bringen Sie den Betätiger in den Ansprechbereich des Sensors. Der Sensor
beginnt dann automatisch mit dem Einlernen.
HINWEIS
Der Betätiger darf während des Einlernens für mindestens 2 Minuten nicht mehr
aus dem Ansprechbereich entfernt werden. Andernfalls wird die Fähigkeit des Sen‐
sors, weitere Betätiger einzulernen, deaktiviert.
Einlernsequenz
•
Betätiger im Ansprechbereich: Die LED Status/Diag blinkt Ö Grün (2 Hz).
•
Betätiger verifizieren: Die LED Status/Diag blinkt 15 Sekunden lang Ö Grün/rot
(1 Hz).
•
Sensor programmieren: Die LED Status/Diag blinkt 15 Sekunden lang
Ö Grün/rot (2 Hz).
6)
(siehe „Datenblatt", Seite
(siehe Tabelle 5, Seite
22).
25)
siehe
8022967/15V1/2019-11-22 | SICK
Irrtümer und Änderungen vorbehalten
