5

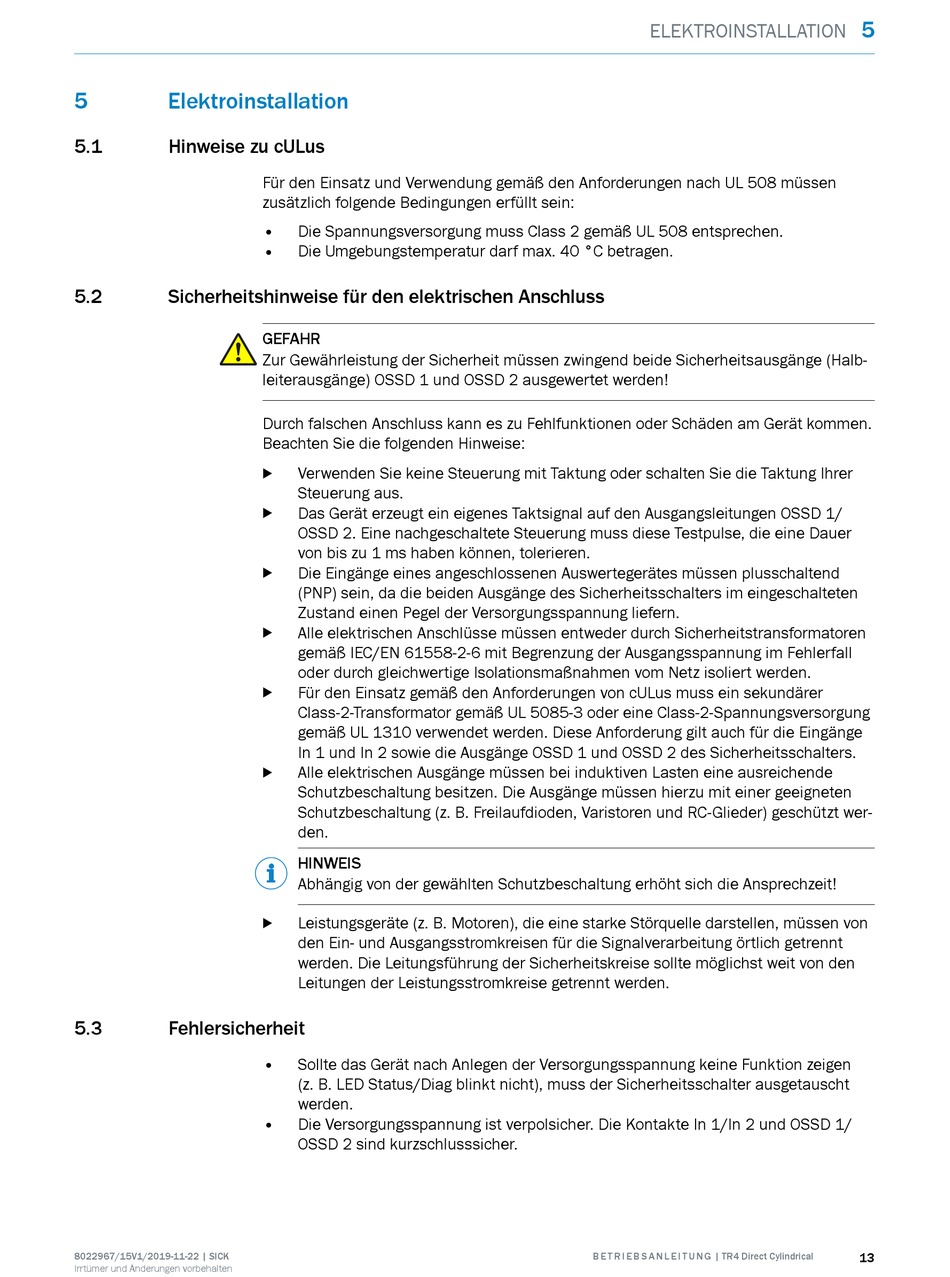

Elektroinstallation
5.1
Hinweise zu cULus
5.2
Sicherheitshinweise für den elektrischen Anschluss
5.3
Fehlersicherheit
8022967/15V1/2019-11-22 | SICK
Irrtümer und Änderungen vorbehalten
Für den Einsatz und Verwendung gemäß den Anforderungen nach UL 508 müssen
zusätzlich folgende Bedingungen erfüllt sein:
•
Die Spannungsversorgung muss Class 2 gemäß UL 508 entsprechen.
•
Die Umgebungstemperatur darf max. 40 °C betragen.
GEFAHR
Zur Gewährleistung der Sicherheit müssen zwingend beide Sicherheitsausgänge (Halb‐
leiterausgänge) OSSD 1 und OSSD 2 ausgewertet werden!
Durch falschen Anschluss kann es zu Fehlfunktionen oder Schäden am Gerät kommen.
Beachten Sie die folgenden Hinweise:
Verwenden Sie keine Steuerung mit Taktung oder schalten Sie die Taktung Ihrer
b
Steuerung aus.
Das Gerät erzeugt ein eigenes Taktsignal auf den Ausgangsleitungen OSSD 1/
b
OSSD 2. Eine nachgeschaltete Steuerung muss diese Testpulse, die eine Dauer
von bis zu 1 ms haben können, tolerieren.
Die Eingänge eines angeschlossenen Auswertegerätes müssen plusschaltend
b
(PNP) sein, da die beiden Ausgänge des Sicherheitsschalters im eingeschalteten
Zustand einen Pegel der Versorgungsspannung liefern.
Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren
b
gemäß IEC/EN 61558-2-6 mit Begrenzung der Ausgangsspannung im Fehlerfall
oder durch gleichwertige Isolationsmaßnahmen vom Netz isoliert werden.
Für den Einsatz gemäß den Anforderungen von cULus muss ein sekundärer
b
Class-2-Transformator gemäß UL 5085-3 oder eine Class-2-Spannungsversorgung
gemäß UL 1310 verwendet werden. Diese Anforderung gilt auch für die Eingänge
In 1 und In 2 sowie die Ausgänge OSSD 1 und OSSD 2 des Sicherheitsschalters.
Alle elektrischen Ausgänge müssen bei induktiven Lasten eine ausreichende
b
Schutzbeschaltung besitzen. Die Ausgänge müssen hierzu mit einer geeigneten
Schutzbeschaltung (z. B. Freilaufdioden, Varistoren und RC-Glieder) geschützt wer‐
den.
HINWEIS
Abhängig von der gewählten Schutzbeschaltung erhöht sich die Ansprechzeit!
Leistungsgeräte (z. B. Motoren), die eine starke Störquelle darstellen, müssen von
b
den Ein- und Ausgangsstromkreisen für die Signalverarbeitung örtlich getrennt
werden. Die Leitungsführung der Sicherheitskreise sollte möglichst weit von den
Leitungen der Leistungsstromkreise getrennt werden.
•
Sollte das Gerät nach Anlegen der Versorgungsspannung keine Funktion zeigen
(z. B. LED Status/Diag blinkt nicht), muss der Sicherheitsschalter ausgetauscht
werden.
•
Die Versorgungsspannung ist verpolsicher. Die Kontakte In 1/In 2 und OSSD 1/
OSSD 2 sind kurzschlusssicher.
ELEKTROINSTALLATION
B E T R I E B S A N L E I T U N G | TR4 Direct Cylindrical
5
13
