7

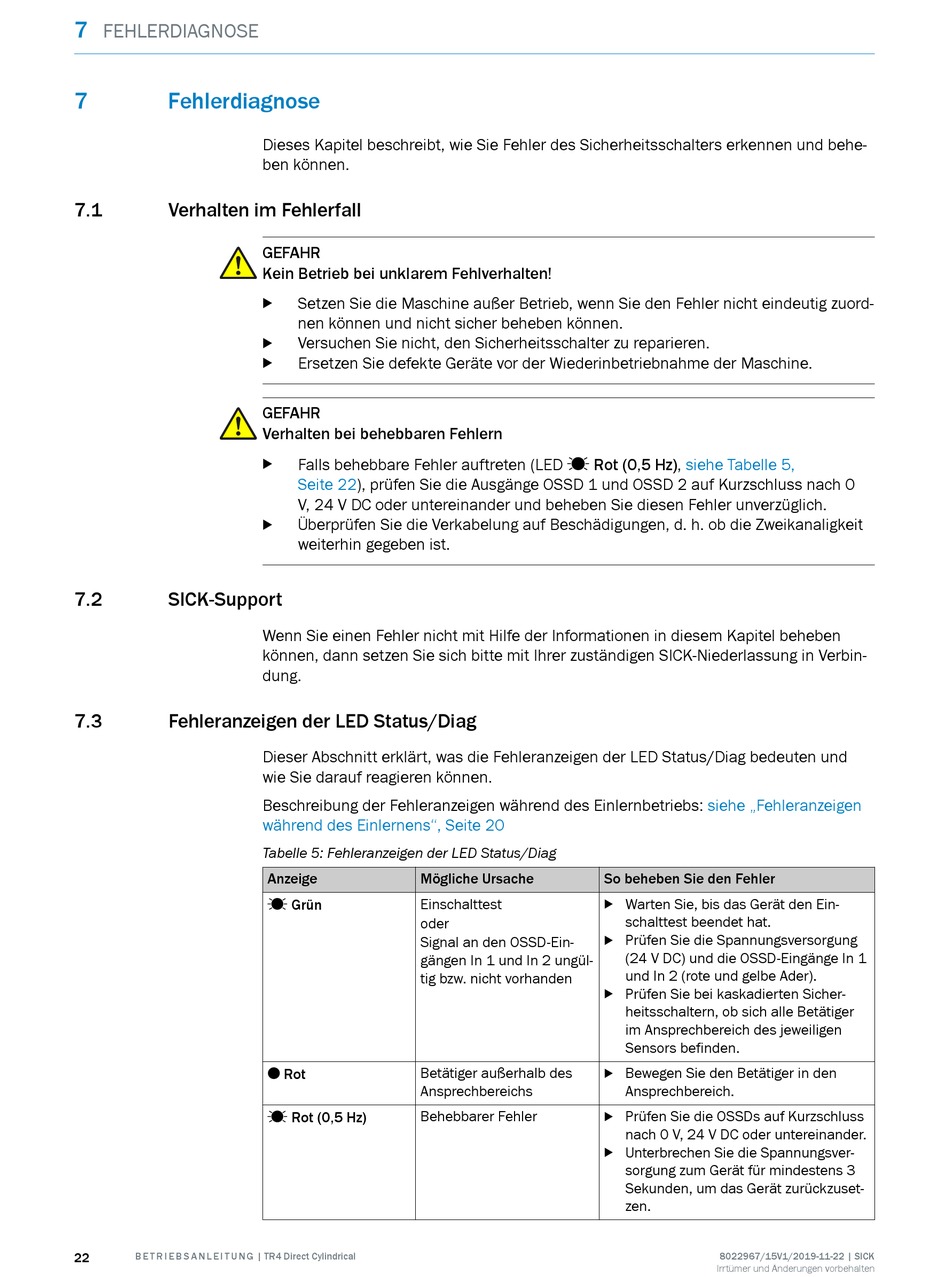

FEHLERDIAGNOSE
7
Fehlerdiagnose
7.1
Verhalten im Fehlerfall
7.2
SICK-Support
7.3
Fehleranzeigen der LED Status/Diag
22
B E T R I E B S A N L E I T U N G | TR4 Direct Cylindrical
Dieses Kapitel beschreibt, wie Sie Fehler des Sicherheitsschalters erkennen und behe‐
ben können.
GEFAHR
Kein Betrieb bei unklarem Fehlverhalten!
Setzen Sie die Maschine außer Betrieb, wenn Sie den Fehler nicht eindeutig zuord‐
b
nen können und nicht sicher beheben können.
Versuchen Sie nicht, den Sicherheitsschalter zu reparieren.
b
Ersetzen Sie defekte Geräte vor der Wiederinbetriebnahme der Maschine.
b
GEFAHR
Verhalten bei behebbaren Fehlern
Falls behebbare Fehler auftreten (LED Ö Rot (0,5 Hz),
b
Seite
22), prüfen Sie die Ausgänge OSSD 1 und OSSD 2 auf Kurzschluss nach 0
V, 24 V DC oder untereinander und beheben Sie diesen Fehler unverzüglich.
Überprüfen Sie die Verkabelung auf Beschädigungen, d. h. ob die Zweikanaligkeit
b
weiterhin gegeben ist.
Wenn Sie einen Fehler nicht mit Hilfe der Informationen in diesem Kapitel beheben
können, dann setzen Sie sich bitte mit Ihrer zuständigen SICK-Niederlassung in Verbin‐
dung.
Dieser Abschnitt erklärt, was die Fehleranzeigen der LED Status/Diag bedeuten und
wie Sie darauf reagieren können.
Beschreibung der Fehleranzeigen während des Einlernbetriebs:
während des Einlernens", Seite 20
Tabelle 5: Fehleranzeigen der LED Status/Diag
Anzeige
Mögliche Ursache
Einschalttest
Ö Grün
oder
Signal an den OSSD-Ein‐
gängen In 1 und In 2 ungül‐
tig bzw. nicht vorhanden
Betätiger außerhalb des
O Rot
Ansprechbereichs
Behebbarer Fehler
Ö Rot (0,5 Hz)
siehe Tabelle 5,
siehe „Fehleranzeigen
So beheben Sie den Fehler
b Warten Sie, bis das Gerät den Ein‐
schalttest beendet hat.
b Prüfen Sie die Spannungsversorgung
(24 V DC) und die OSSD-Eingänge In 1
und In 2 (rote und gelbe Ader).
b Prüfen Sie bei kaskadierten Sicher‐
heitsschaltern, ob sich alle Betätiger
im Ansprechbereich des jeweiligen
Sensors befinden.
b Bewegen Sie den Betätiger in den
Ansprechbereich.
b Prüfen Sie die OSSDs auf Kurzschluss
nach 0 V, 24 V DC oder untereinander.
b Unterbrechen Sie die Spannungsver‐
sorgung zum Gerät für mindestens 3
Sekunden, um das Gerät zurückzuset‐
zen.
8022967/15V1/2019-11-22 | SICK
Irrtümer und Änderungen vorbehalten
