5.4.1 Geräteanschluss (M12, 8-polig oder Leitungsvariante)
5.4.2 Geräteanschluss (M12, 5-polig)
8022967/15V1/2019-11-22 | SICK
Irrtümer und Änderungen vorbehalten
3
8
4
5

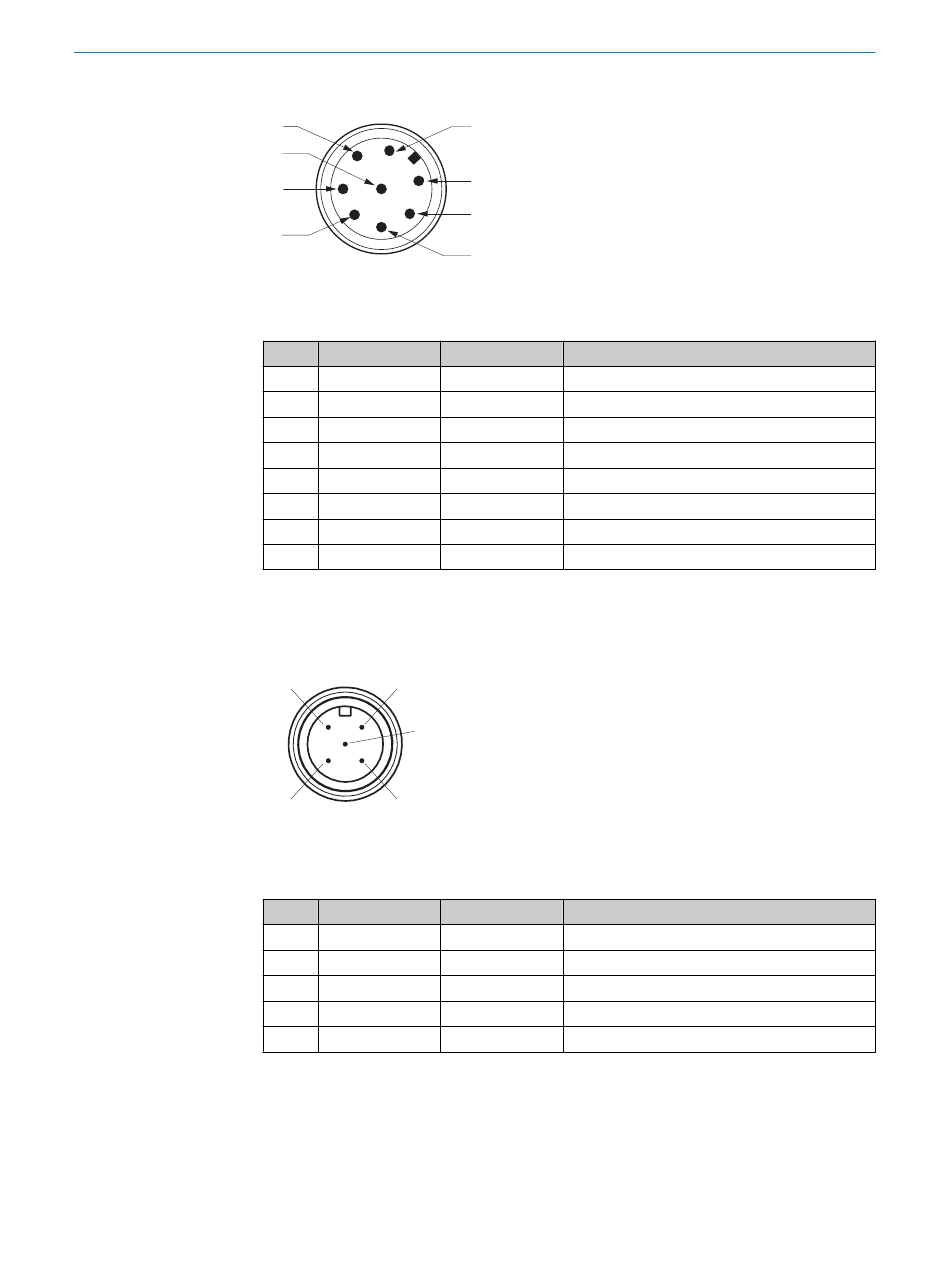

Abbildung 3: Geräteanschluss (M12, 8-polig)
Tabelle 2: Pin-Belegung (M12, 8-polig) und Leitungsbelegung (Leitungsvariante)
Pin Aderfarbe 1)
1 Weiß
2 Braun
3 Grün
4 Gelb
5 Grau
6 Rosa
7 Blau
8 Rot
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
2) Bei der Verwendung eines einzelnen Sicherheitsschalters oder in einer Reihenschaltung mit T-Verteiler
am ersten Sicherheitsschalter: 24 V DC anlegen
2 1
5
3 4
Abbildung 4: Pin-Belegung Geräteanschluss (M12, 5-polig)
Tabelle 3: Pin-Belegung Geräteanschluss (M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
2
1
7
6
Bezeichnung Beschreibung
Aux Meldeausgang (nicht sicher)
+24 V DC Spannungsversorgung 24 V DC
n. v. Nicht verbunden
In 2 Freigabeeingang für OSSD 2
OSSD 1 Ausgang OSSD 1
OSSD 2 Ausgang OSSD 2
0 V Spannungsversorgung 0 V DC
In 1 Freigabeeingang für OSSD 1
Bezeichnung Beschreibung
+24 V DC Spannungsversorgung 24 V DC
OSSD 1 Ausgang OSSD 1
0 V Spannungsversorgung 0 V DC
OSSD 2 Ausgang OSSD 2
Aux Meldeausgang (nicht sicher)
B E T R I E B S A N L E I T U N G | TR4 Direct Cylindrical
ELEKTROINSTALLATION
2)
2)
