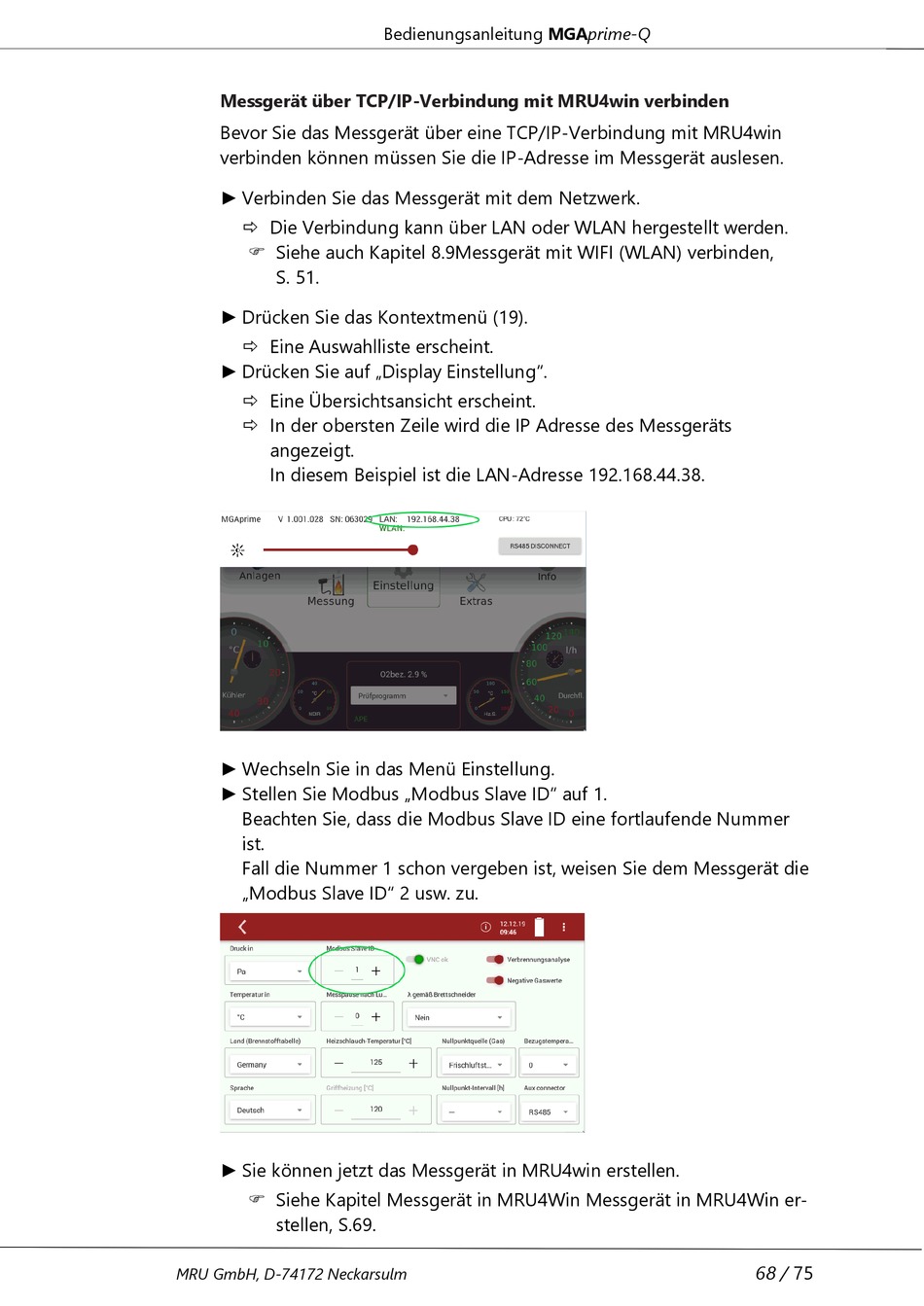

Messgerät über TCP/IP-Verbindung mit MRU4win verbinden
Bevor Sie das Messgerät über eine TCP/IP-Verbindung mit MRU4win
verbinden können müssen Sie die IP-Adresse im Messgerät auslesen.
► Verbinden Sie das Messgerät mit dem Netzwerk.
 Die Verbindung kann über LAN oder WLAN hergestellt werden.
 Siehe auch Kapitel 8.9Messgerät mit WIFI (WLAN) verbinden,
S. 51.
► Drücken Sie das Kontextmenü (19).
 Eine Auswahlliste erscheint.
► Drücken Sie auf „Display Einstellung".
 Eine Übersichtsansicht erscheint.
 In der obersten Zeile wird die IP Adresse des Messgeräts
angezeigt.
In diesem Beispiel ist die LAN-Adresse 192.168.44.38.
► Wechseln Sie in das Menü Einstellung.
► Stellen Sie Modbus „Modbus Slave ID" auf 1.
Beachten Sie, dass die Modbus Slave ID eine fortlaufende Nummer
ist.
Fall die Nummer 1 schon vergeben ist, weisen Sie dem Messgerät die
„Modbus Slave ID" 2 usw. zu.
► Sie können jetzt das Messgerät in MRU4win erstellen.
 Siehe Kapitel Messgerät in MRU4Win Messgerät in MRU4Win er-
stellen, S.69.
