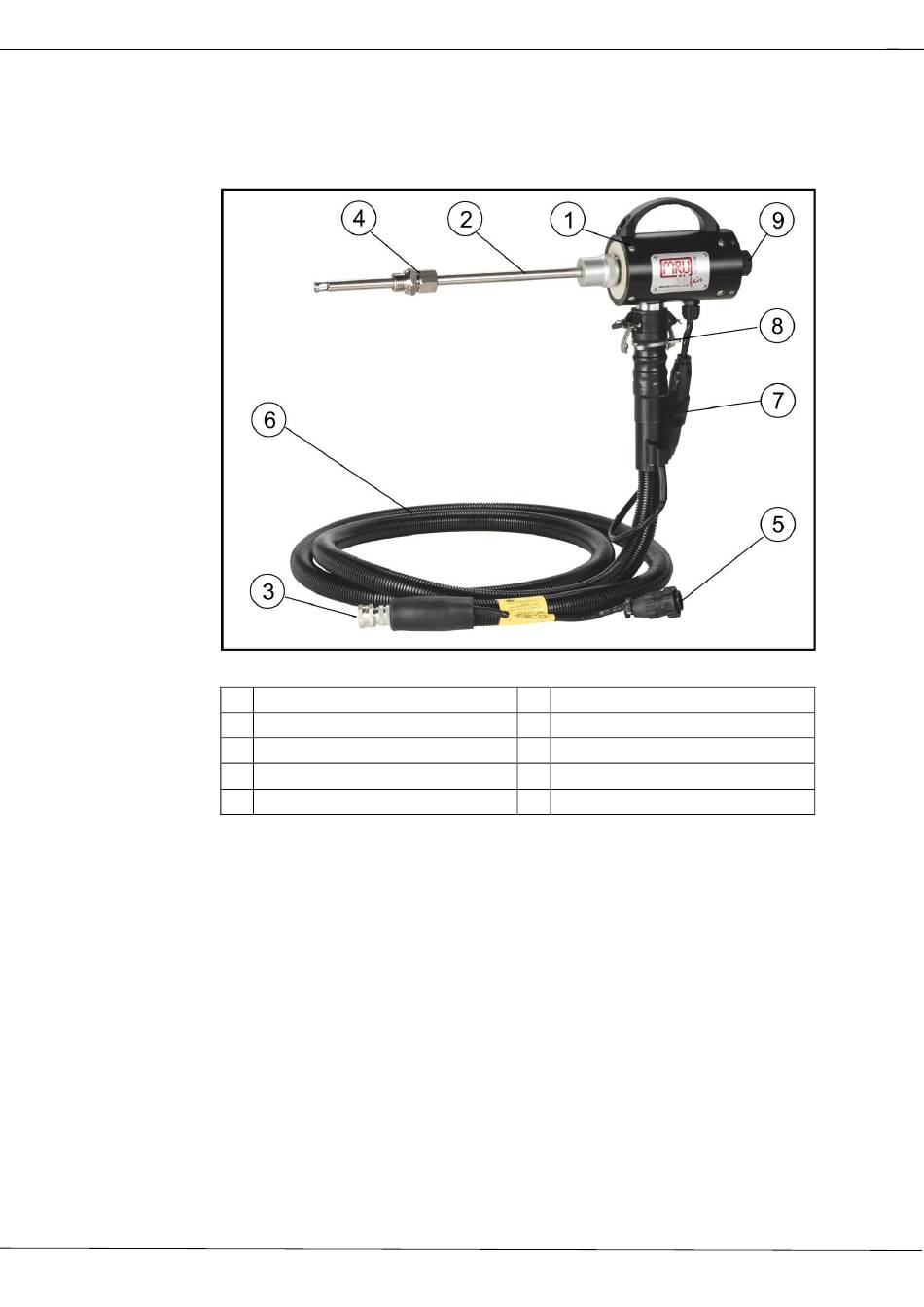

3.6. Industrie-Gasentnahmesonde

Für Wechselsondenrohr mit Abgastemperaturmessung mittels Typ
K-Thermoelement.
1 Sondengriff
3 Schnellverschlusskupplung
5 Kabelstecker (14-polig)
7 Kabelkupplung (5-polig)
9 Filterverschluss

3.7. Gasaufbereitung

Das angesaugte Messgas wird im Messgerät getrocknet und gefiltert,
bevor es durch Sensoren analysiert wird.
Zur Trocknung dient ein Messgaskühler mit Peltierelement. Das darin
anfallende Kondensat wird mittels einer Peristaltik-Pumpe zum Konden-
satausgang gefördert, wo es Tropfen bildet.
Zur Kondensatabfuhr muss ein Schlauch (DN 4/6) angeschlossen
werden. Am Messgasausgang kann zur Ableitung ebenfalls ein Schlauch
(DN 4/6, nicht länger als 5 m) angeschlossen werden.
Zur anschließenden Filterung dient ein Gasfilter an der linken Stirnseite
des Messgeräts.
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung MGAprime-Q
2
4
6
8
Sondenrohr
Sondenverschraubung
Schlauchleitung beheizt
Verschlusskupplung
14 / 75
