Installation
3.3
Elektrischer Anschluss
Der elektrische Anschluss des Lesekopfs erfolgt über ein Festkabel mit offenen Adern an der
Gehäuseseite. Über diesen Anschluss erfolgt die Spannungsversorgung. Ebenso stehen an
diesem Anschluss die konfigurierbaren Ein- bzw. Ausgänge des Lesekopfs zur Verfügung.
WH
BN
GN
YE
GY
PK

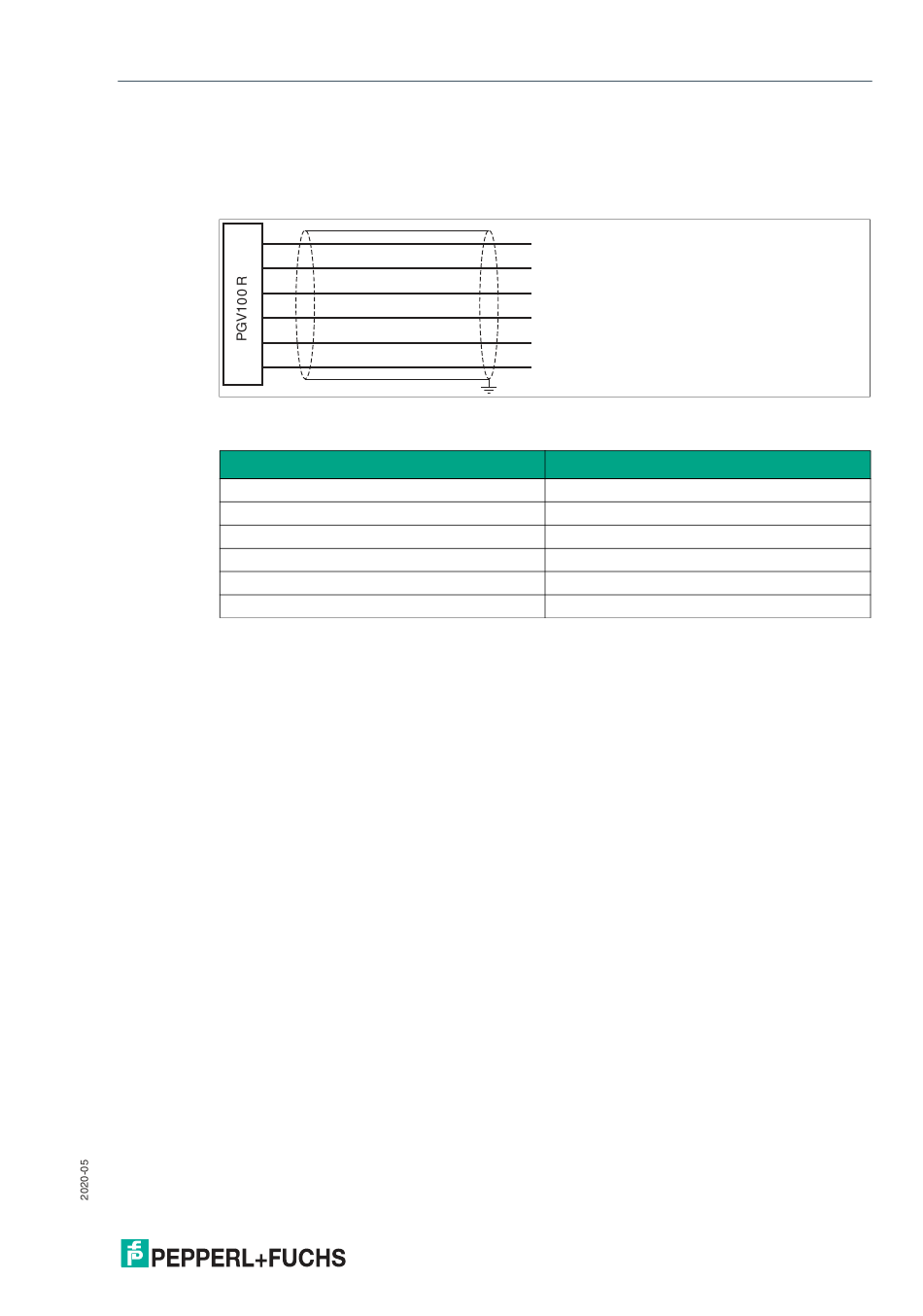

Abbildung 3.15Elektrischer Anschluss
Farbzuordnung
Tabelle 3.3
Abschirmung von Leitungen
Das Abschirmen ist eine Maßnahme zur Dämpfung elektromagnetischer Störungen. Damit
diese Störströme nicht selbst zur Störquelle werden, ist eine niederohmige bzw. impedanzarme
Verbindung zum Schutzleiter bzw. Potenzialausgleich besonders wichtig. Verwenden Sie nur
Anschlussleitungen mit Schirmgeflecht. Vermeiden Sie Anschlussleitungen mit Folienschirm,
weil dies die Leitungskapazitäten erhöhen würde. Die Abschirmung wird beidseitig aufgelegt,
d. h. im Schaltschrank bzw. an der SPS und am Lesekopf. Die als Zubehör erhältliche
Erdungsklemme ermöglicht das einfache Einbeziehen in den Potenzialausgleich.
In Ausnahmefällen kann eine einseitige Anbindung günstiger sein, wenn
•
keine Potenzialausgleichsleitung verlegt ist bzw. keine Potenzialausgleichsleitung verlegt
werden kann.
•
ein Folienschirm verwendet wird.
Bei der Abschirmung müssen ferner folgende Punkte beachtet werden:
•
Verwenden Sie Kabelschellen aus Metall, die die Abschirmung großflächig umschließen.
•
Legen Sie den Kabelschirm direkt nach Eintritt in den Schaltschrank auf die Potenzialaus-
gleichsschiene.
•
Führen Sie Schutzerdungsanschlüsse sternförmig zu einem gemeinsamen Punkt.
•
Verwenden Sie für die Erdung möglichst große Leitungsquerschnitte.
Adernfarbe
weiß
braun
grün
gelb
grau
rosa
Farbzuordnung
- UB
+ UB
n.c.
n.c.
DATA+
DATA-
Farbkurzzeichen
WH
BN
GN
YE
GY
PK
