Orientierung O - Pepperl+Fuchs PGV100R-F200-R4-1.5M Handbuch

PGV100R-F200-R4-1.5M
Betrieb und Kommunikation
5.1.2.2

Orientierung O

Die Orientierung O gibt die Ausrichtung der Steuercodes im Lesefenster an.
Bedeutung der Bits
O1 O0
0 0
0 1
1 0
1 1
Orientierung
O1=0
O0=0

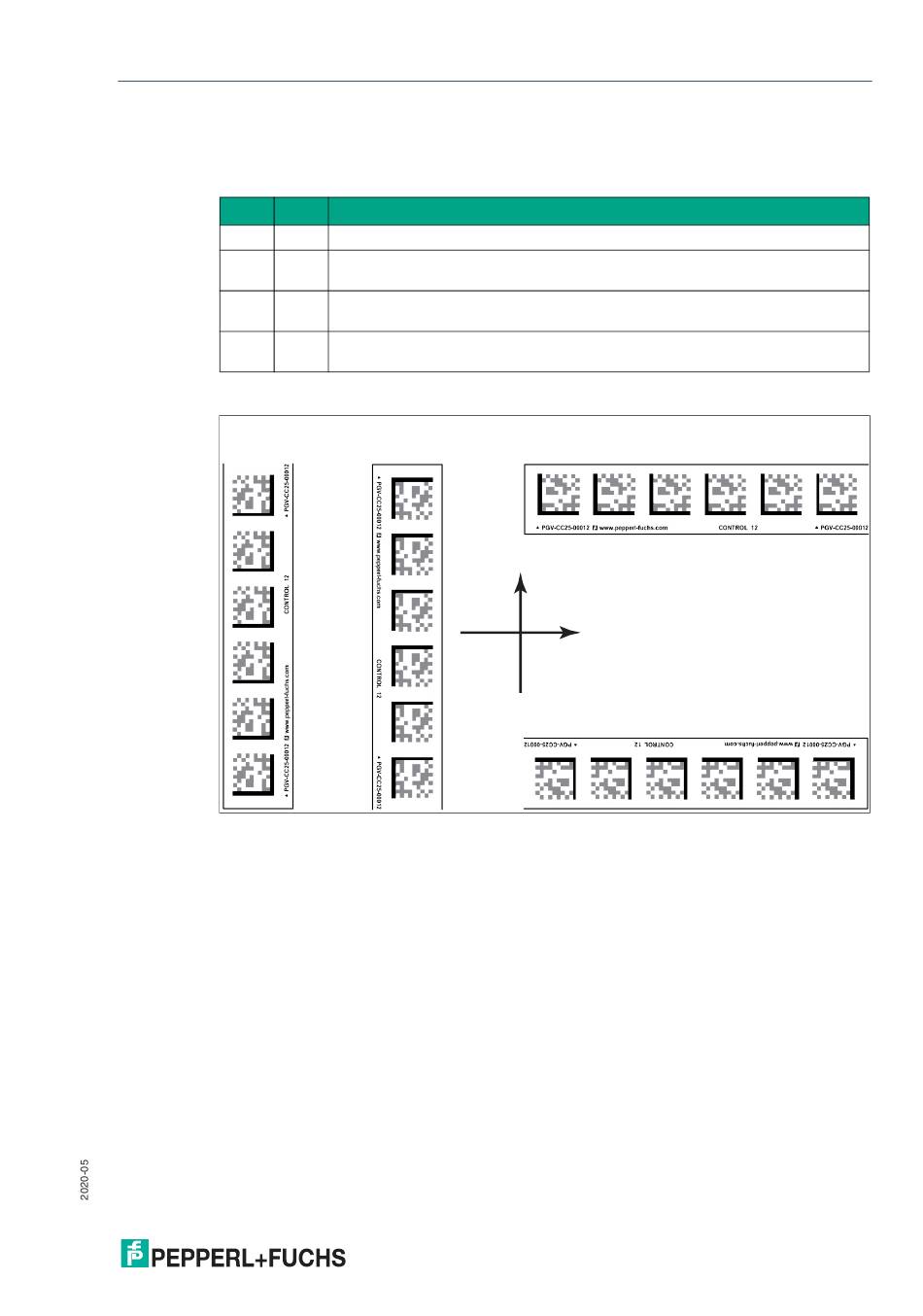

Abbildung 5.1
Bedeutung
Steuercode hat gleiche Orientierung wie aufsteigende DataMatrix-Spur
Orientierung Steuercode um 90° im UZS gedreht gegenüber aufsteigender
DataMatrix-Spur
Orientierung Steuercode um 180° im UZS gedreht gegenüber aufsteigender
DataMatrix-Spur
Orientierung Steuercode um 270° im UZS gedreht gegenüber aufsteigender
DataMatrix-Spur
O1=1
O0=0
O1=0
O0=1
X
Y
O1=1
O0=1
