PGV100R-F200-R4-1.5M
Installation

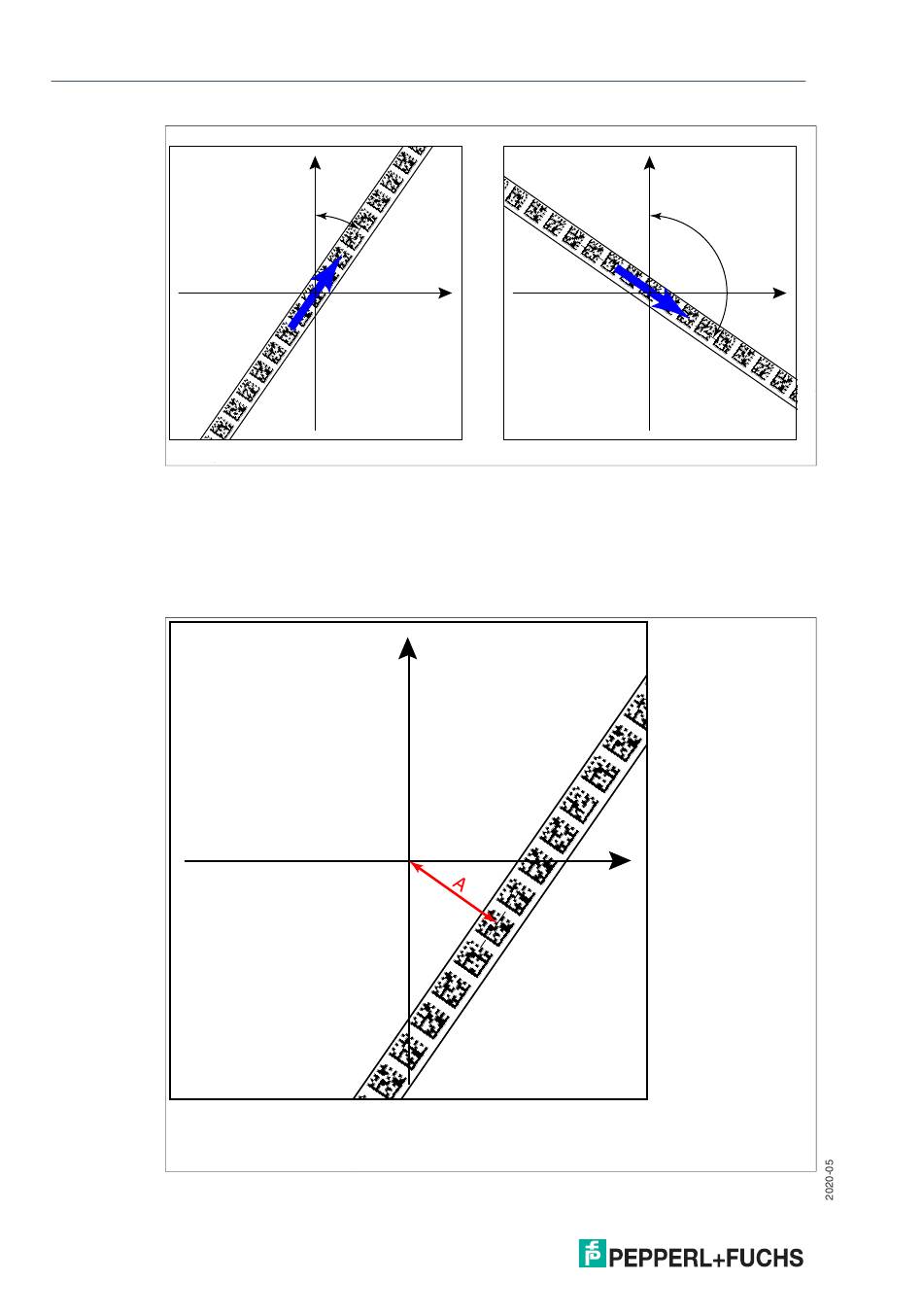

Abbildung 3.4 absolute Winkel
Abstandsausgabe
Der Lesekopf erkennt den Abstand zum Nullpunkt in Y-Richtung eines DataMatrix-Codebands
und gibt diesen Wert an die Steuerung weiter.
Der Lesekopf gibt den senkrechten Abstand des Nullpunkts relativ zum DataMatrix-Codeband
aus.
Abbildung 3.5 Abstand A bei DataMatrix-Codeband
