PGV100R-F200-R4-1.5M
Installation
DataMatrix-Tag Extended (14-stellige Nummer)
Ein DataMatrix-Tag enthält neben einer spezifischen 14-stelligen Nummer auch Positionsinfor-
mationen. Im Mittelpunkt des DataMatrix-Tags befindet sich ein Kreuz, das den Nullpunkt mar-
kiert. Vom Nullpunkt aus ist die X- und die Y-Achse markiert. Der schwarze Pfeil markiert die
positive Achse, der weiße Pfeil markiert die negative Achse.
-X

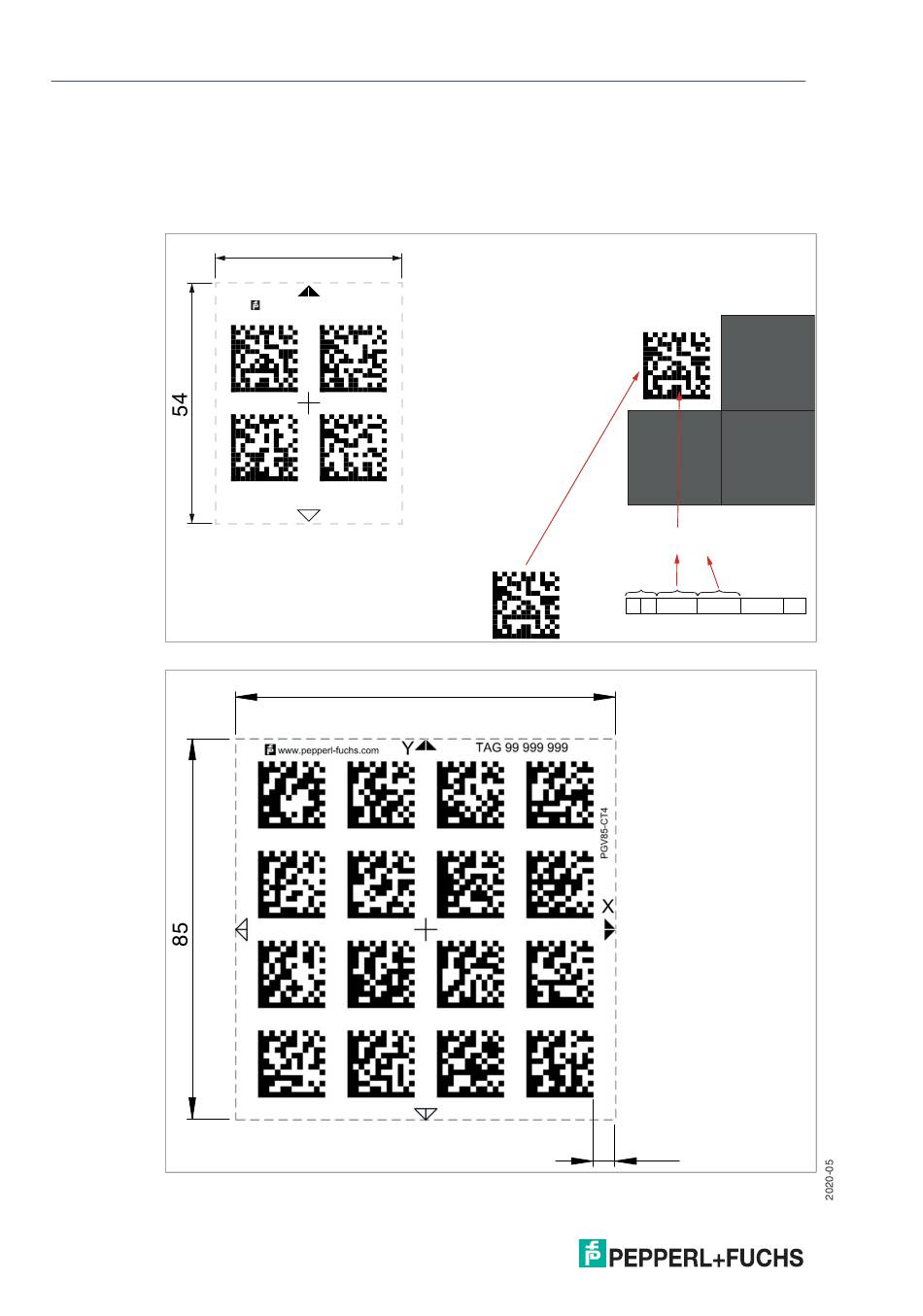

Abbildung 3.132x2-DataMatrix-Tag mit der Nummer 12345678901234 und Positionsinformationen
Abbildung 3.144x4-DataMatrix-Tag mit der Nummer 99999999 und Positionsinformation
