Produktbeschreibung
2.2
RS-485-Schnittstelle
Zur Kommunikation, wie bei der Parametrierung der Lesekopffunktionen oder dem Auslesen
aktueller Prozessdaten im Betrieb, verfügt der Lesekopf über eine RS-485-Schnittstelle. Diese
Schnittstelle wird im Betriebsmodus 8-E-1 betrieben und verfügt über einen Abschlusswider-
stand, welcher über die Parametrierung des Sensorkopfs zugeschaltet oder abgeschaltet wer-
den kann. Die RS-485-Schnittstelle unterstützt folgende Übertragungsraten:
•
9600 Bit/s
•
19200 Bit/s
•
38400 Bit/s
•
57600 Bit/s
•
76800 Bit/s
•
115200 Bit/s (voreingestellter Wert)
Datenstruktur der RS-485-Schnittstelle
Start
2.3
LED-Anzeigen und Bedienelemente
Der Lesekopf ist zur optischen Funktionskontrolle und zur schnellen Diagnose mit 2 Anzeige-
LEDs ausgestattet.

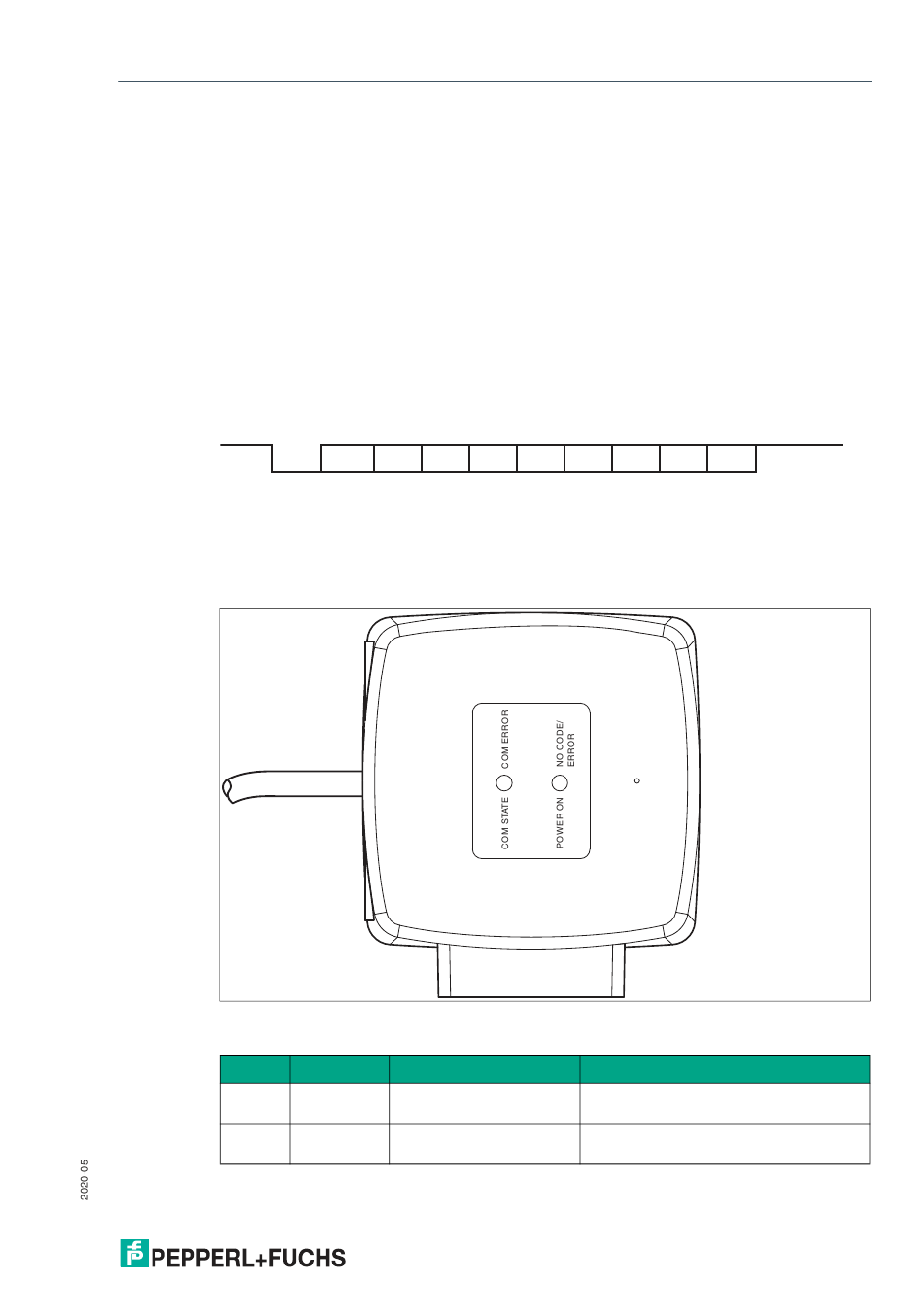

Abbildung 2.3 Anzeigeelemente
LEDs
LED
1
2
Bit 0
Bit 1
Bit 2
LSB
ADJUST
CONFIG
Farbe
Beschriftung
grün/gelb
COM STATE
COM ERROR
grün/rot
POWER ON
NO CODE/ ERROR
Bit 3
Bit 4
Bit 5
Bit 6
1
2
Bedeutung
RS-485-Kommunikation aktiv
RS-485-Kommunikation Error
Code erkannt/ nicht erkannt, Error
Bit 7
Parity
MSB
Stop
