Adressierung an Ethernet
4.6.2
Default-Einstellung des Gateways
Das Gateway hat folgende Default-Einstellungen:
IP-Adresse
Subnetz-Maske
Default-Gateway
4.6.3
Adressierung über den Rotary-Modus
Bei der Adressierung über den Rotary-Modus wird das letzte Byte der IP-Adresse an den 3
Drehkodierschaltern des Gateways eingestellt.
Einstellbar sind Adressen von 1 bis 254. Die Adressen 0 und 255 werden für Broadcast-Meldungen im
Subnetz verwendet.

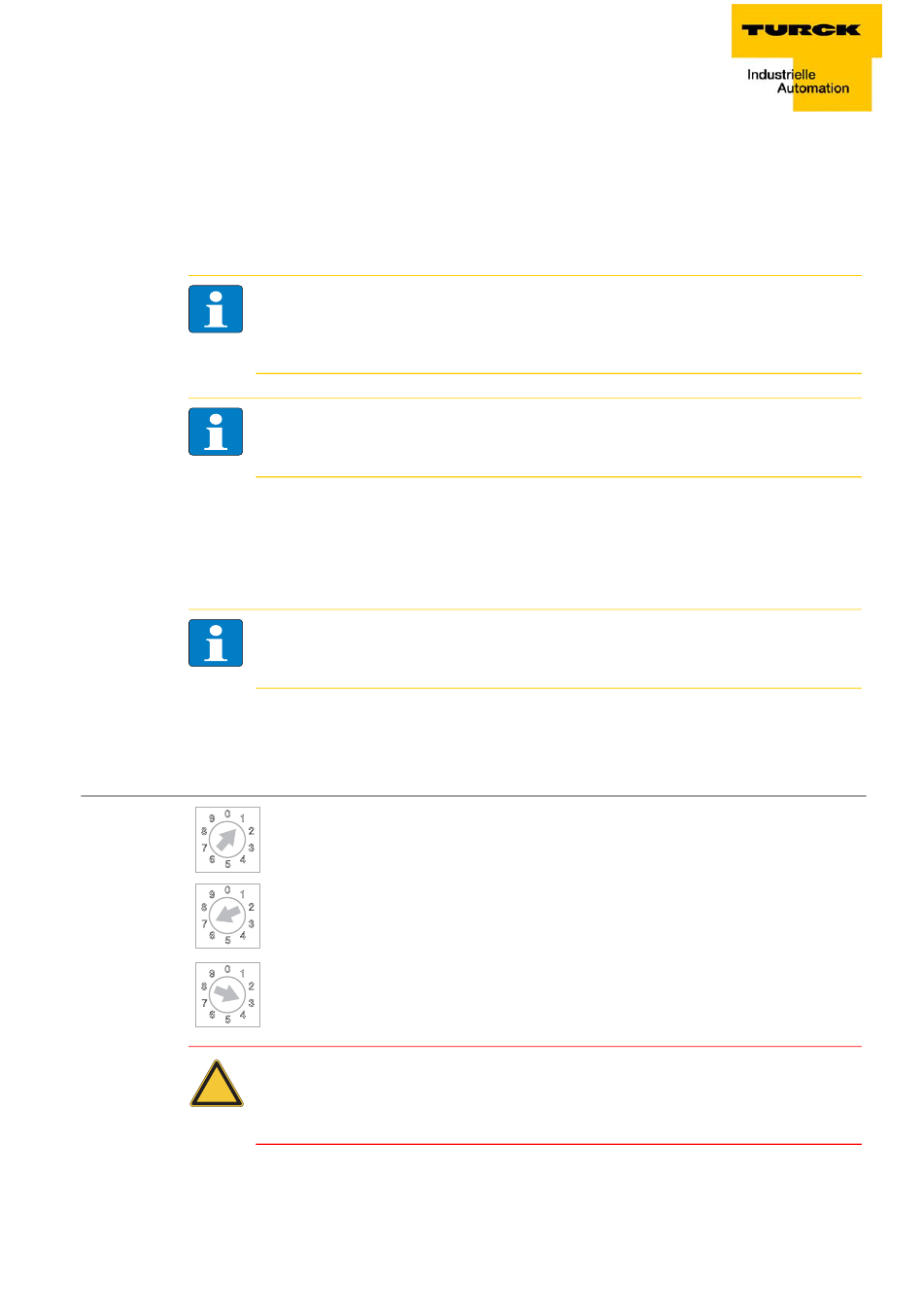

Das folgende Beispiel zeigt die Einstellung der Adresse 173.
Abbildung 22:
9 0
1
Adresseinstellung
8
2
7
3
6
4
5
9 0
1
8
2
7
3
6
4
5
9 0
1
2
8
7
3
6
4
5
D301046 0511 - BL67-PG-DP
192.168.1.254
255.255.255.000
192.168.1.1
Hinweis
Das Gateway kann jederzeit vom Anwender auf diese Default-Einstellungen zurückgesetzt
werden. Dazu müssen die 3 Drehkodierschalter am Gateway auf „000" gestellt und
anschließend ein Spannungs-Reset durchgeführt werden.
Hinweis
Die Schalterstellung "000" dient nur zum Rücksetzen des Gateways auf Default-Einstellungen.
Es handelt sich dabei nicht um einen Betriebsmodus.
Hinweis
Die übrigen Netzwerkeinstellungen sind nichtflüchtig im EEPROM des Moduls hinterlegt und
können im Rotary-Modus nicht verändert werden.
×
100
× 10
× 1
Achtung
Die im Rotary-Modus vorgenommene Einstellung wird nicht im EEPROM des Moduls
gespeichert, d. h. sie geht im Falle einer späteren Adresszuweisung via BootP/ DHCP oder
PGM verloren.
4-15
