Die BL67-Komponenten
2.2.2
Elektronikmodule
Die Elektronikmodule enthalten die Funktionen der BL67-Module (Versorgungsmodule, digitale und
analoge Ein- und Ausgabemodule, Technologiemodule).
Sie werden auf die Basismodule gesteckt und sind unabhängig von der Verdrahtung. Bei der
Inbetriebnahme oder im Wartungsfall können die Elektronikmodule gezogen und gesteckt werden,
ohne dass die Feldverdrahtung gelöst werden muss.

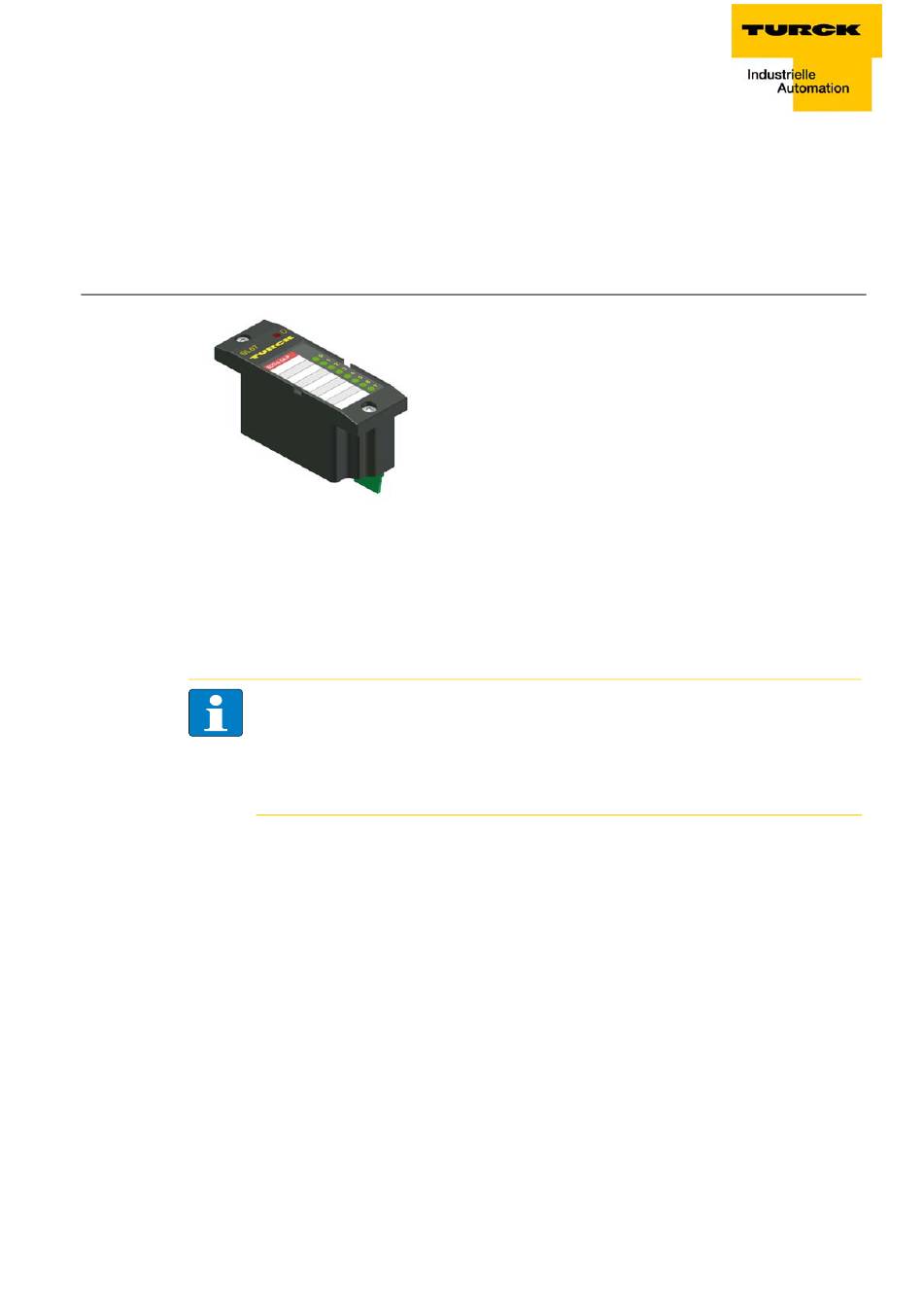

Abbildung 3:
Beispiel für ein
Elektronikmodul
Power-Feeding Module
Power-Feeding Module kommen zum Einsatz, wenn unterschiedliche Potenzialgruppen innerhalb
einer BL67-Station gebildet werden sollen, oder falls die erforderliche 24 V DC-Nennstromversorgung
der BL67-Module nicht mehr ausreichend gewährleistet ist.
Zu der linken benachbarten Versorgungsgruppe besteht Potenzial-trennung.
D301046 0511 - BL67-PG-DP
Hinweis
Die ausführlichen Beschreibungen und technischen Daten zu den einzelnen BL67-I/O-
Modulen finden Sie in Kapitel 2 bis 8 des Handbuches „BL67-I/O-Module" (TURCK-
Dokumentations-Nr.: deutsch: D300572; englisch: D300529).
Der „Anhang" des oben genannten Handbuchs enthält unter anderem eine Zuordnung von
Elektronik- zu Basismodulen.
2-5
