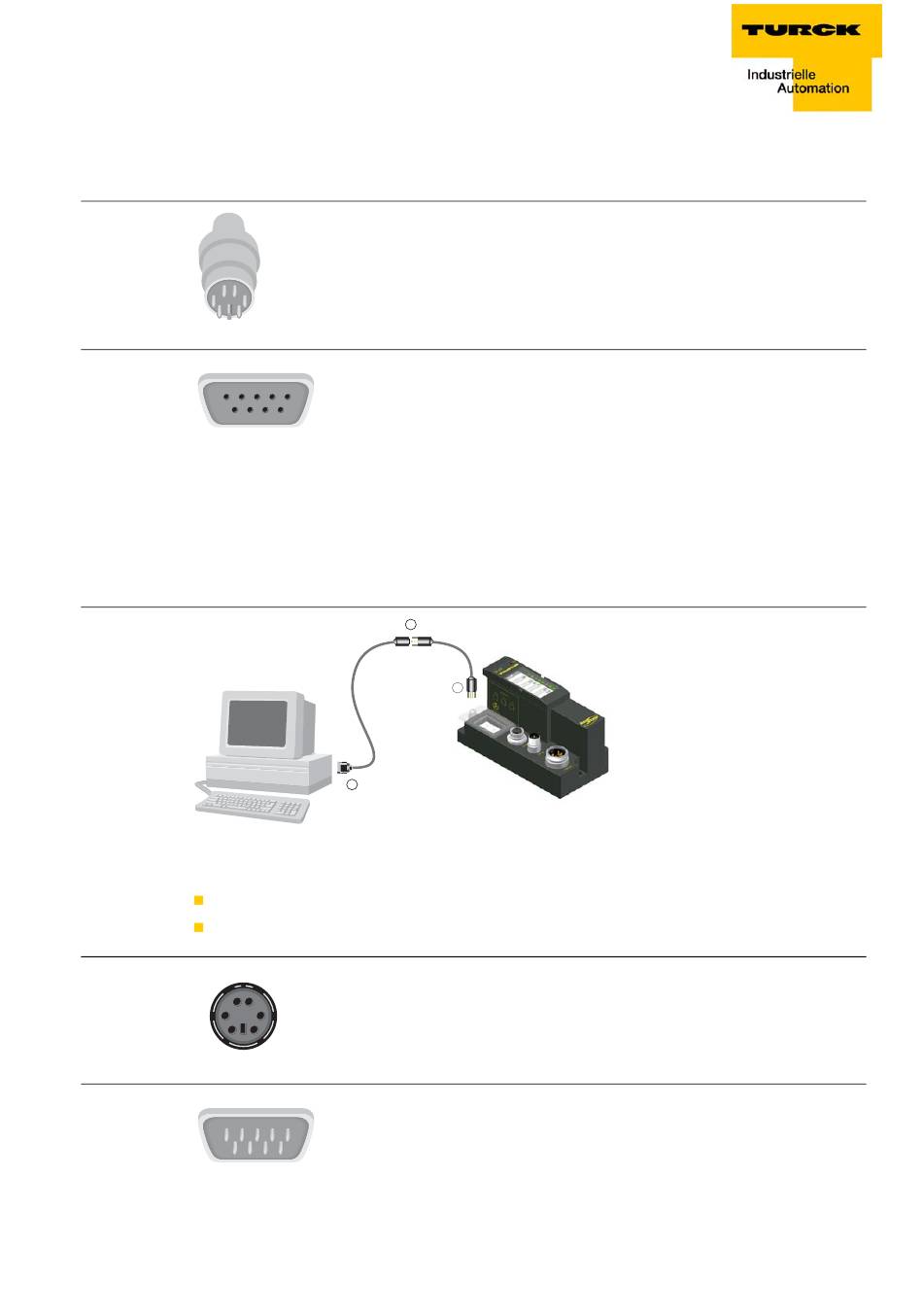

Anschlussmöglichkeiten
Das I/O-ASSISTANT-Kabel hat einen PS/2-Stecker (Anschluss für Buchse am Gateway) und eine SUB-D-
Buchse (Anschluss für Stecker am PC).
Abbildung 16:
PS/2-Stecker am
Anschlusskabel
zum Gateway
4
3
(Draufsicht)
5
6
1
Abbildung 17:
5 4
3 2
9-polige SUB-D-
Buchse am
Anschlusskabel
zum PC
9
8
(Draufsicht)
Anschluss über handelsübliche Kabel
Eine weitere Möglichkeit zur Verbindung zwischen Servicestation und BL67-Gateway besteht in der
Verwendung handelsüblicher Verbindungs- und Adapterkabel.
Die in der folgenden Abbildung dargestellte PS/2-Stecker/PS/2-Stecker Verbindung ist eine 6-Leiter 1:1
Verbindung.
Abbildung 18:
Verbindung
zwischen PC und
BL67-Gateway
über
handelsübliche
Kabel
A SUB-D-
Buchse
B PS/2-Buchse
<–> PS/2-Ste-
cker
C PS/2-Stecker
Folgende zwei Kabel sind notwendig:
1 × PS/2-Kabel (PS/2-Stecker/PS/2-Stecker) (handelsübliches Tastaturverlängerungskabel)
1 × Adapterkabel (PS/2-Buchse/SUB-D-Buchse) (handelsübliches PC-Mausverlängerungskabel)
Abbildung 19:
3 4
PS/2-Buchse am
Gateway
2
(Draufsicht)
1
6
Abbildung 20:
1 2
3 4
9-poliger SUB-D-
Stecker am PC
(Draufsicht)
6
7
