Technische Eigenschaften
4.6
Adressierung an Ethernet
Die Adressierung des Gateways an Ethernet kann über verschiedene Modi erfolgen:
Rotary-Modus (manuelle Adressierung über Drehkodierschalter)
PGM-Modus (manuelle Adressierung über Software)
BootP-, DHCP- Modus (automatische Adressierung über BootP/DHCP-Server beim Boot-Up des
Gateways).
Die Einstellung der Modi erfolgt über die 3 Drehkodierschalter am Gateway.

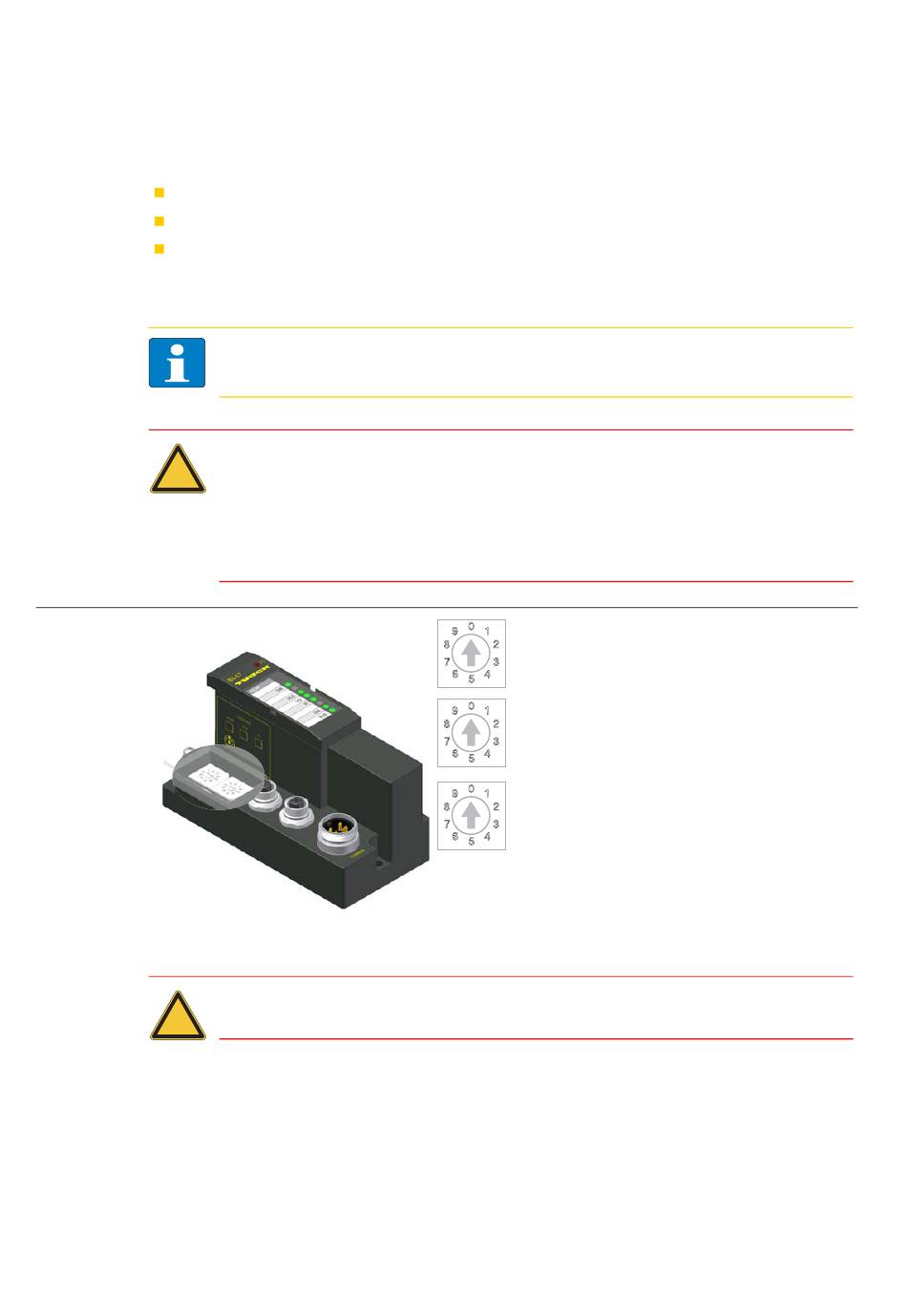

Abbildung 21:
Dezimale Drehko-
dierschalter für
die Adressierung
4.6.1
LED-Verhalten
Beim Anlaufen des Gateways wird das Warten der Station auf die Adressierung durch die rot blinkende
LED „MS" angezeigt. Sobald die Adressierung des Gateways abgeschlossen ist, blinkt die LED grün und
die Station ist bereit zur Kommunikation im Netzwerk.
4-14
Hinweis
Eine Adressierung des internen Modulbusses der BL67-Station ist nicht notwendig.
Achtung
Nach der Adressierung muss die Schutzabdeckung über den Schaltern wieder fest
verschraubt werden.
Achten Sie darauf, dass die Dichtung der Schutzabdeckung nicht beschädigt oder verrutscht
ist.
Die Schutzart IP67 kann nur bei korrekt geschlossener Abdeckung gewährleistet werden.
Achtung
Beim Wechsel des Adressier-Modus ist generell ein Spannungsreset durchzuführen.
Auslieferungszustand:
9 0
1
Schalterstellung 000
2
8
x 100
7
3
6
4
5
9 0
1
8
2
x 10
7
3
6
4
5
9 0
1
8
2
x 1
7
3
6
4
5
000: 192.168.1.254
1 - 254: static rotary
300: BootP
400: DHCP
500: PGM
600: PGM-DHCP
D301046 0511 - BL67-PG-DP
