Konfiguration/ Programmierung des PGs in CoDeSys
Zuweisung der PROFIBUS-DP Slave-Adressen über CoDeSys-Parameter
1 Markieren Sie den Eintrag „ProfibusDP[Slot]" im Konfigurationsfenster.
2 Stellen Sie im Register „Modulparameter" den Parameter "DPSlaveAddrMode" auf "Nomal".
3 Geben Sie nun unter "DPSlaveAddress" die PROFIBUS-DP-Adresse ein.

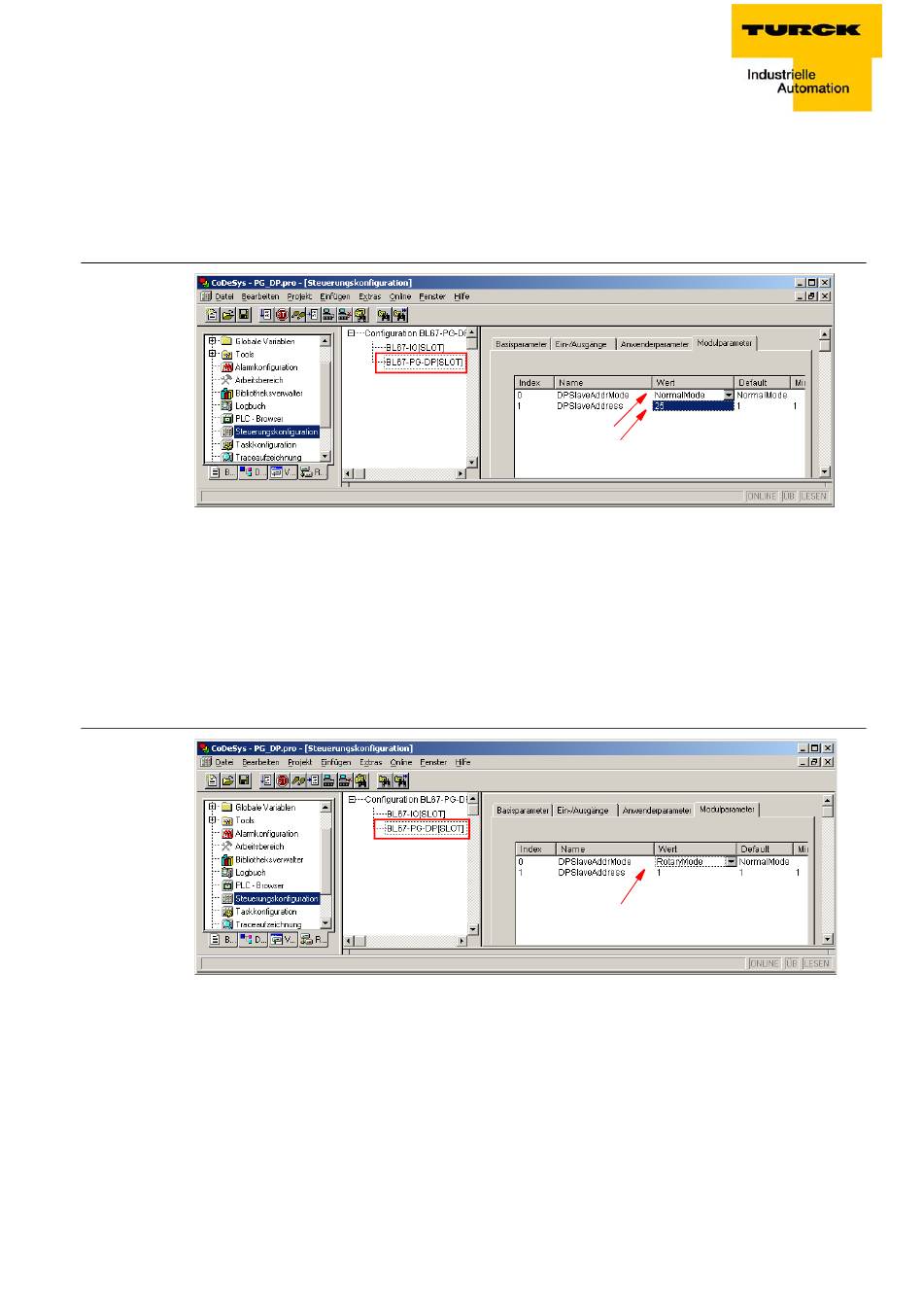

Abbildung 41:
Zuweisung der
PROFIBUS-DP-
Adresse via
CoDeSys
Zuweisung der PROFIBUS-DP Slave-Adressen über Drehkodierschalter
Die Zuweisung der DP-Adresse ist auch über die Drehkodierschalter am Gateway möglich.
1 Stellen Sie dazu den Parameter "DPSlaveAddrMode" auf "RotaryMode".
2 Die Einstellung im Parameter "DPSlaveAddr" wird nun ignoriert.
3 Wenn der Parameter "DPSlaveAddrMode" auf "Rotary" steht, wird die DP-Adresse aus den beiden
unteren Drehkodierschalter (x10, x1) gebildet! Diese beiden Drehkodierschalter werden in diesem
Fall doppelt verwendet (siehe auch
Abbildung 42:
Eisntellung für die
Zuweisung der
PROFIBUS-DP-
Adresse via
Drehkodierschal-
ter
D301046 0511 - BL67-PG-DP
DP-Adressierung über Drehkodierschalter (Seite
4-13).
5-13
