Konfiguration des BL67-PG-DP mit CoDeSys
5.4.4
Adressierung der Ein- und Ausgabedaten
Dem Gateway und den hinzugefügten Modulen werden automatisch Ein- und Ausgabeadressen
zugeordnet.
Hinweis
Die Nummerierung der Ein- und Ausgabeadressen erfolgt automatisch und kann nicht vom Anwender
angepasst werden.
Im Falle einer Konfigurationsänderung erfolgt sofort ebenfalls automatisch eine Anpassung der
Nummerierung und somit eine Byteverschiebung.
Sinnvoll ist es daher in jedem Fall die logische Adressierung der Ein-und Ausgänge durch eine
symbolische Adressierung zu ergänzen und im SPS-Program nur mit der symbolischen Adressierung zu
arbeiten (siehe

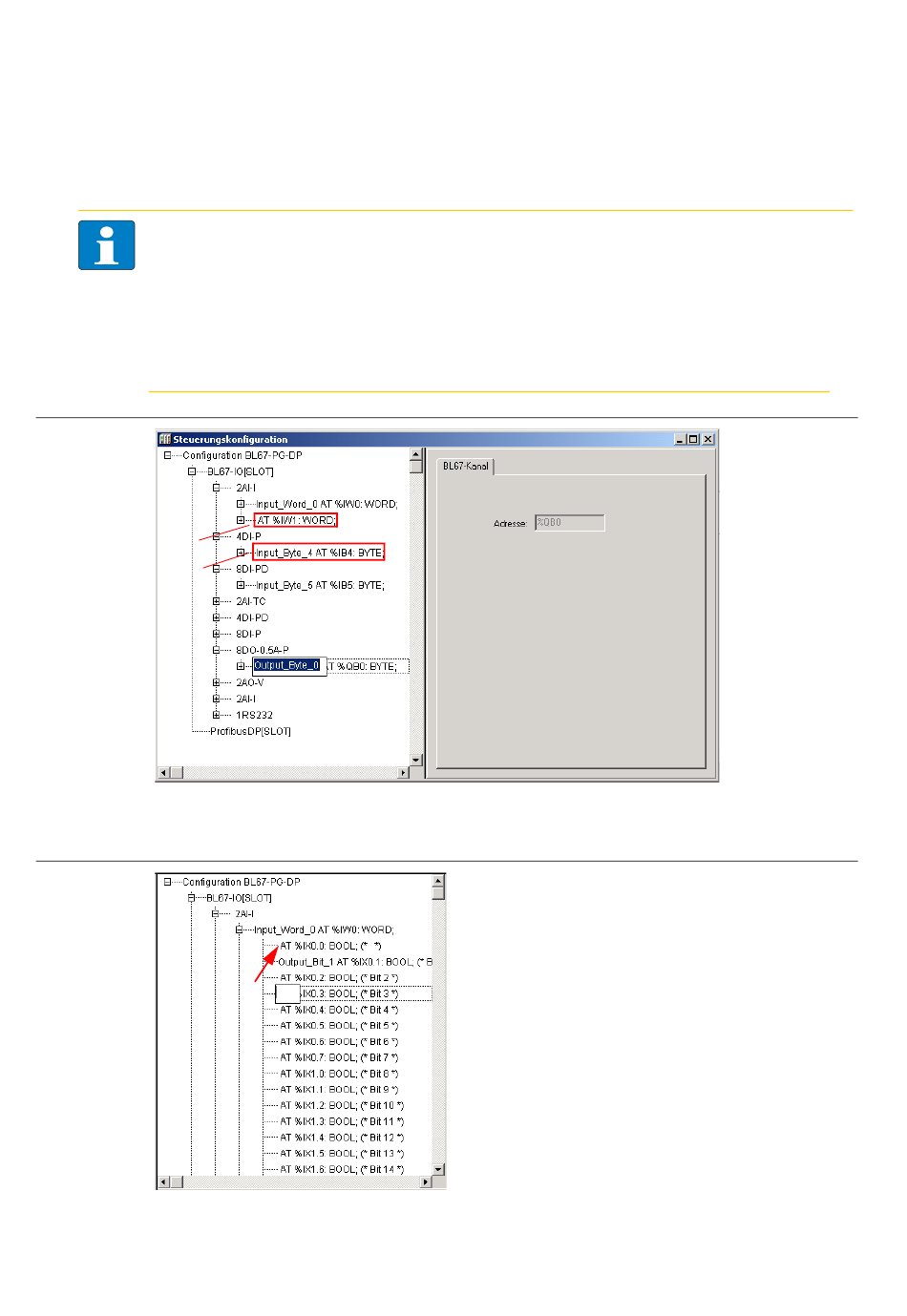

Abbildung 45:
Hardware-
Konfiguration mit
symbolischer
Adressierung
A logische
A
Adressierung
(automatisch)
B
B symbolische
Adressierung
(applikationsspe
zifisch)
Öffnen Sie das Eingabefeld für die symbolische Adressierung durch einen Doppelklick direkt vor den
Eintrag der automatischen Adressierung „AT%...".
Abbildung 46:
Bearbeitung der
symbolischen
Adressierung
5-16
Abbildung 45: Hardware-Konfiguration mit symbolischer
Adressierung).
D301046 0511 - BL67-PG-DP
