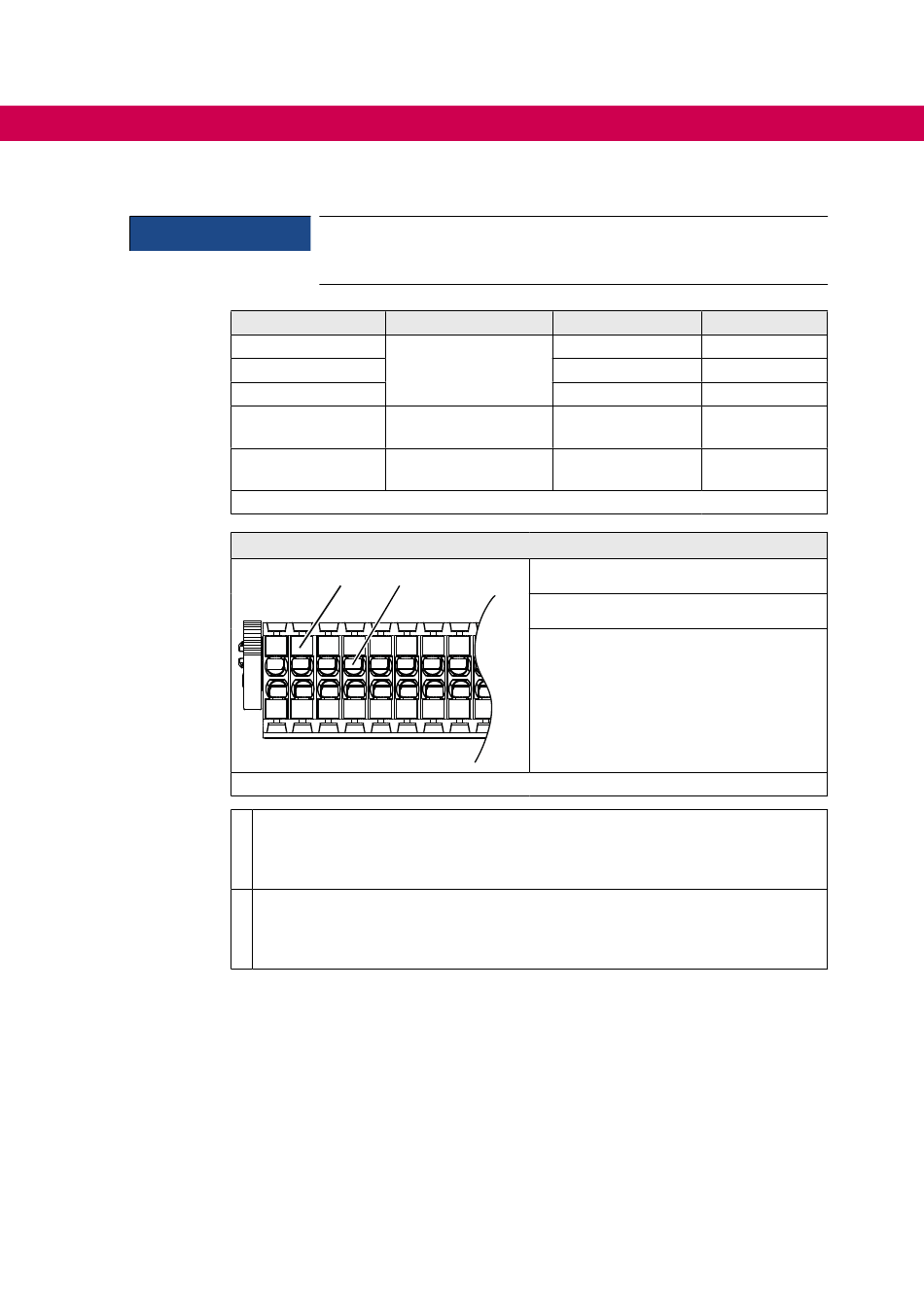

2.3.1 montage von Anschlusslitzen an PUSH IN-Klemmen

ACHTUNG
ein- oder feindrähtig
Tabelle 7:
Frontansicht Klemmleiste
Abbildung 2:
•
•
20
Fehlfunktionen durch lose Kabelverbindungen !
► Metallhülsen- und Abisolierlänge beachten
Querschnitt Aderendhülse
0,50 mm
2
mit Kunststoffkragen
0,75 mm
2
(DIN
1,00 mm
2
ohne Kunststoffkragen
1,50 mm
2
(DIN
0,2...1,5 mm
2
ohne Aderendhülse
Aderendhülsen und Abisolierlänge
a) b)

Montage von Steuerleitungen

Pusher von Hand drücken. Litze in die zugehörige Öffnung stecken, so dass kei-
ne einzelnen Drähte von außen zu sehen sind bzw. sich diese nicht nach außen
zurückbiegen. Beim Einstecken muss ein erster Widerstand überwunden werden.
Pusher wieder loslassen.
Prüfen, ob die Litze fest sitzt und nicht wieder herausgezogen werden kann. Es ist
darauf zu achten, dass die Litze und nicht die Isolierung geklemmt wird. Bei Quer-
schnitten ab 1 mm² kann die Litze auch ohne Drücken des Pushers eingesteckt
werden.
metallhülsenlänge
10 mm
12 mm
46228-4)
12 mm
10 mm
46228-1)
–
a) Pusher
b) Litzenöffnung
18
Abisolierlänge
12 mm
14 mm
15 mm
10 mm
10...12 mm
