IB-Control II - Kap. 1.2

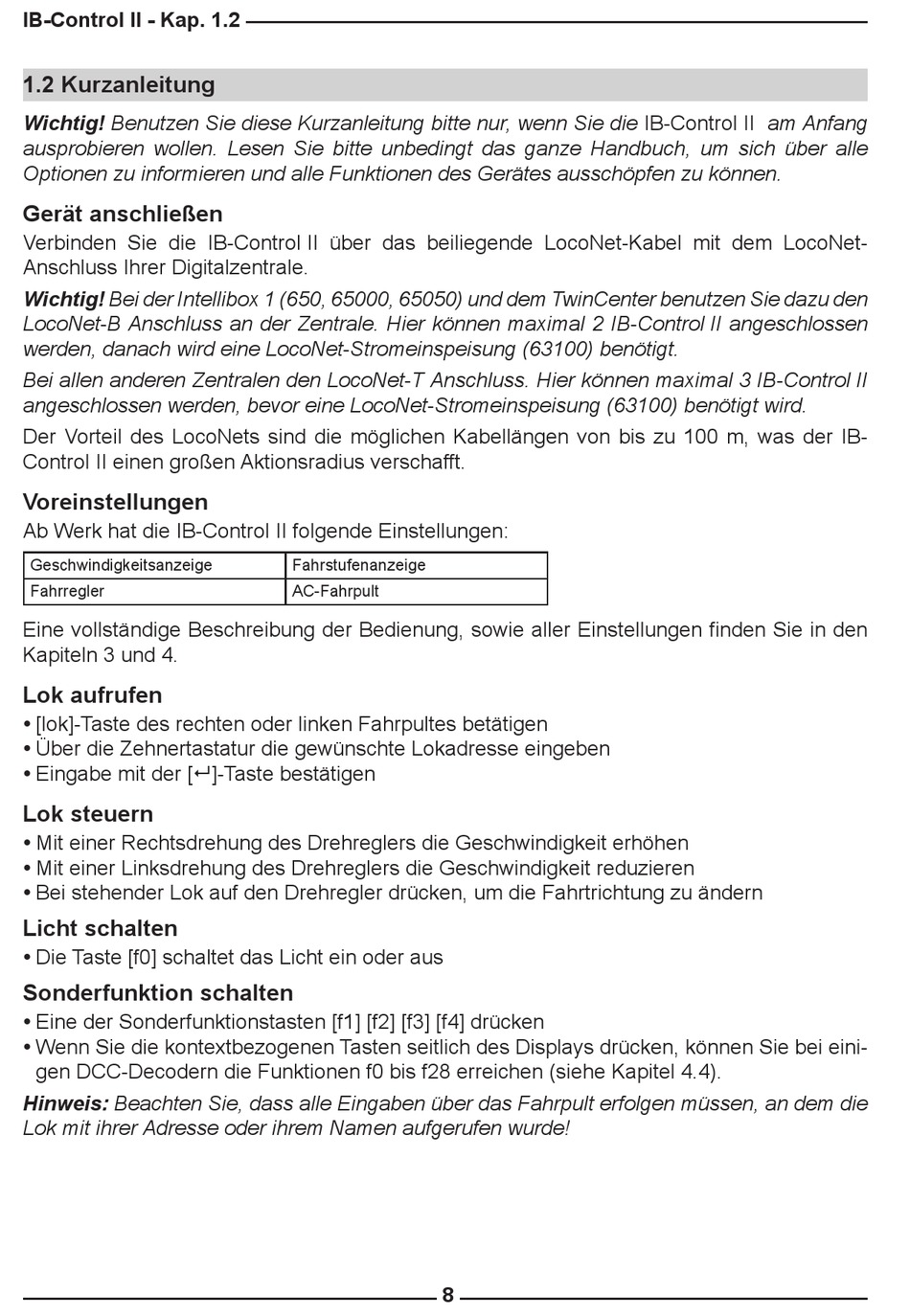

1.2 Kurzanleitung

Wichtig! Benutzen Sie diese Kurzanleitung bitte nur, wenn Sie die IB-Control II am Anfang
ausprobieren wollen. Lesen Sie bitte unbedingt das ganze Handbuch, um sich über alle
Optionen zu informieren und alle Funktionen des Gerätes ausschöpfen zu können.
Gerät anschließen
Verbinden Sie die IB-Control II über das beiliegende LocoNet-Kabel mit dem LocoNet-
Anschluss Ihrer Digitalzentrale.
Wichtig! Bei der Intellibox 1 (650, 65000, 65050) und dem TwinCenter benutzen Sie dazu den
LocoNet-B Anschluss an der Zentrale. Hier können maximal 2 IB-Control II angeschlossen
werden, danach wird eine LocoNet-Stromeinspeisung (63100) benötigt.
Bei allen anderen Zentralen den LocoNet-T Anschluss. Hier können maximal 3 IB-Control II
angeschlossen werden, bevor eine LocoNet-Stromeinspeisung (63100) benötigt wird.
Der Vorteil des LocoNets sind die möglichen Kabellängen von bis zu 100 m, was der IB-
Control II einen großen Aktionsradius verschafft.

Voreinstellungen

Ab Werk hat die IB-Control II folgende Einstellungen:
Geschwindigkeitsanzeige
Fahrregler
Eine vollständige Beschreibung der Bedienung, sowie aller Einstellungen finden Sie in den
Kapiteln 3 und 4.
Lok aufrufen
 [lok]-Taste des rechten oder linken Fahrpultes betätigen
 Über die Zehnertastatur die gewünschte Lokadresse eingeben
 Eingabe mit der [8]-Taste bestätigen
Lok steuern
 Mit einer Rechtsdrehung des Drehreglers die Geschwindigkeit erhöhen
 Mit einer Linksdrehung des Drehreglers die Geschwindigkeit reduzieren
 Bei stehender Lok auf den Drehregler drücken, um die Fahrtrichtung zu ändern

Licht schalten

 Die Taste [f0] schaltet das Licht ein oder aus
Sonder funktion schalten
 Eine der Sonderfunktionstasten [f1] [f2] [f3] [f4] drücken
 Wenn Sie die kontextbezogenen Tasten seitlich des Displays drücken, können Sie bei eini-
gen DCC-Decodern die Funktionen f0 bis f28 erreichen (siehe Kapitel 4.4).
Hinweis: Beachten Sie, dass alle Eingaben über das Fahrpult erfolgen müssen, an dem die
Lok mit ihrer Adresse oder ihrem Namen aufgerufen wurde!
Fahrstufenanzeige
AC-Fahrpult
8
