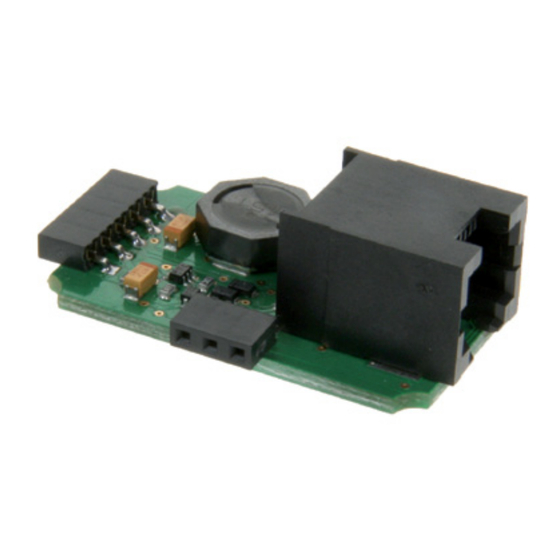

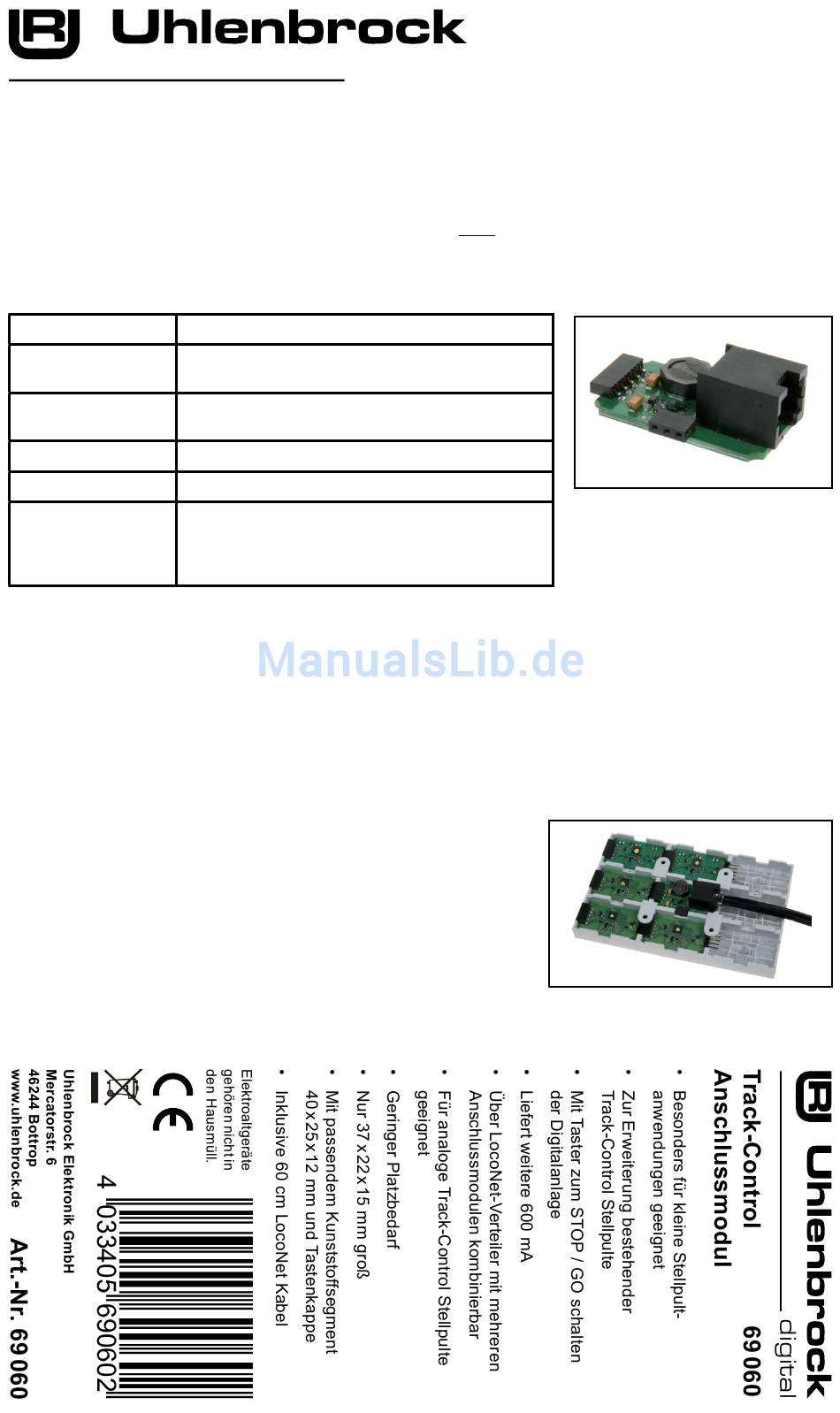

Track-Control Anschlussmodul
Über das Anschlussmodul wird das Stellpult mit dem LocoNet verbunden. Die Stromversorgung wird durch
das LocoNet bereit gestellt. Die Belastung des Anschlussmoduls (max. 600 mA) wird ständig gemessen und
über die LED (Oberseite) angezeigt. Mit der Modultaste (Oberseite) kann die Gleisspannung der Digital-
zentrale ein- und ausgeschaltet werden (entspricht GO / STOP der Intellibox). Im Digitalbetrieb ist darauf zu
achten, dass beim Einschalten der Anlage der Modultaster nicht gedrückt ist, da sich das Modul dadurch in
den Analogbetrieb versetzt (LED blinkt grün). In diesem Fall das Modul vom LocoNet trennen und mit ge-
drücktem Taster wieder verbinden (LED blinkt rot). Nun das Modul erneut vom LocoNet trennen und wieder
einstecken. Danach arbeitet das Anschlussmodul wieder im Digitalbetrieb.
Zustand der LED
grün - blinkt
grün - leuchtet
gelb - leuchtet
rot - leuchtet
rot - blinkt
Sollte die Belastung zu groß werden, können weitere Anschlussmodule (69 060) hinzugezogen werden. Diese
werden von LocoNet-Verteilern als Stromeinspeisung (62 260 + 62 270) gespeist und versorgen dann jeweils
einzelne Stellpultbereiche mit weiteren maximal 600 mA. Diese Stellpultbereiche dürfen keine elektrische
Verbindung zueinander haben, also nicht durch Platinen miteinander verbunden sein.
Tipp: Mit TC-Edit wird eine StartUp-Zeit eingestellt, damit die Digitalzentrale erst vollständig starten kann,
bevor die Stellpultsegmente die Daten für Ihre Ausleuchtungen anfragen. Bei Stellpulten mit mehreren An-
schlussmodulen wird diese StartUp-Zeit durch TC-Edit (ab Vers. 1.6.0) für alle Anschlusmodule automatisch
erhöht (korrekt ausgefüllter Verbindungsplan in TC-Edit vorausgesetzt).
Anschluss
Das Anschlussmodul wird mit dem beiliegenden Kunststoffsegment
in das Stellpult verbaut.
Sorgen Sie an der vorgesehenen Einbaustelle für einen stabilen,
planen Untergrund mit einer entsprechend großen Aussparung für die
LocoNet-Buchse des Anschlussmoduls und für das LocoNet-Kabel.
Schließen Sie das Anschlussmodul mit dem beigelegten LocoNet-
Kabel an die LocoNet-T Buchse der Intellibox, oder an eine LocoNet-
Stromeinspeisung an.
Für den Analogbetrieb beachten Sie bitte das entsprechende Kapitel im Track-Control Handbuch .
Erläuterung
Startphase, Ausgangsspannung noch nicht einge-
schaltet oder Modul im Programmiermodus
Betrieb, Ausgangsspannung eingeschaltet, Belastung
normal
Belastung hoch
Belastung zu groß
Überlast, Ausgangsspannung ausgeschaltet (schaltet
sich nach kurzer Zeit wieder ein), oder Gleisspannung
ausgeschaltet. Kann über Modultaste wieder einge-
schaltet werden.
digital
69 060
