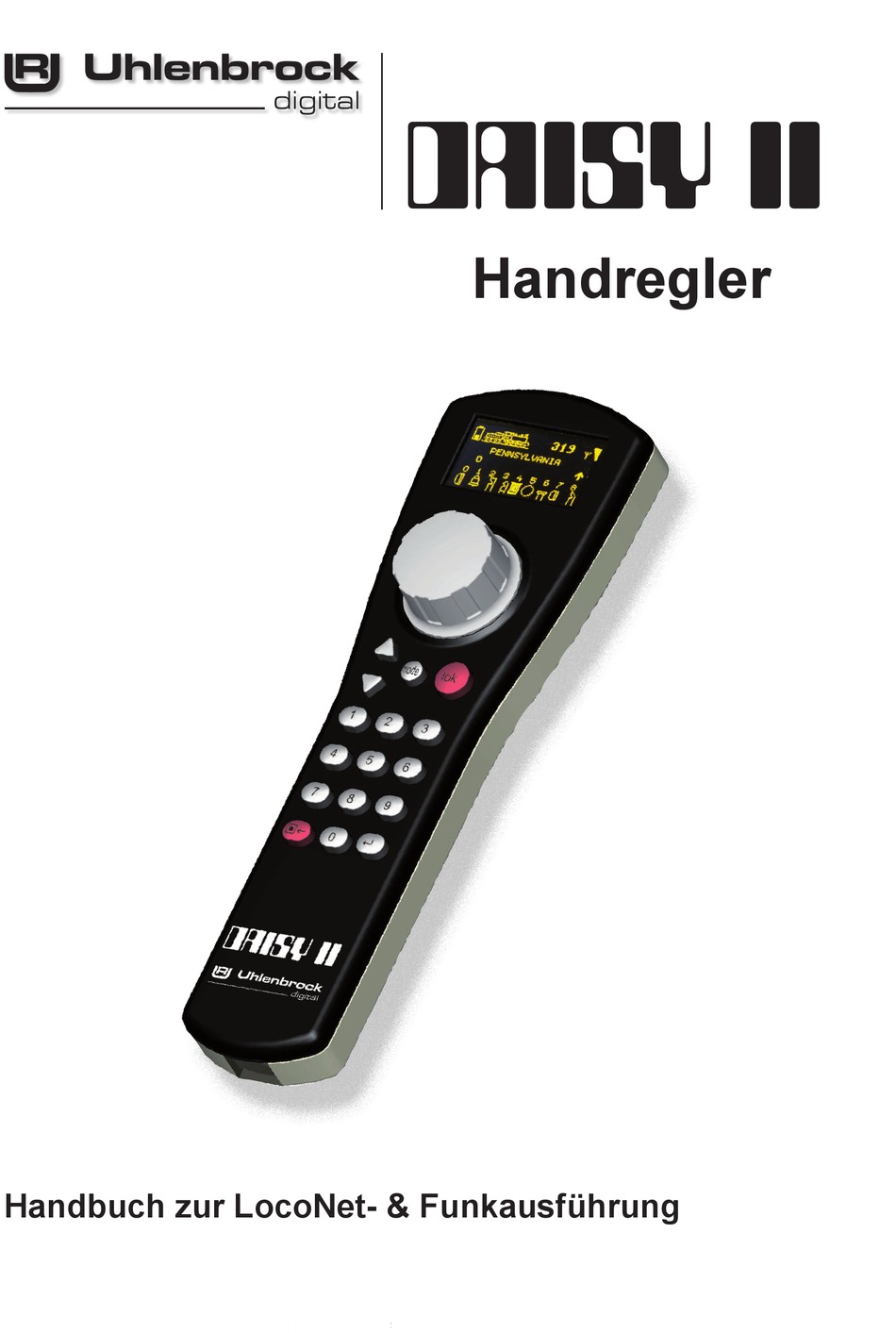

- Seite 1 DAISY II Handregler Handbuch zur LocoNet- & Funkausführung...
-
Seite 3: Inhaltsverzeichnis
6. Der Fahrstraßenmodus 6.1 Fahrstraßenmodus auswählen 6.2 Fahrstraßen auslösen 7. Der Modus „Lokdaten ändern“ 7.1 Lokdaten ändern 7.2 Sonderfunktionssymbole 8. Funkerweiterung eines DAISY II-Handreglers (66 300) 8.1 Einbau des Funkmoduls (66 310) Hotline Alle verwendeten Markennamen sind eingetragene Warenzeichen der jeweiligen Firmen. -
Seite 4: Allgemeines

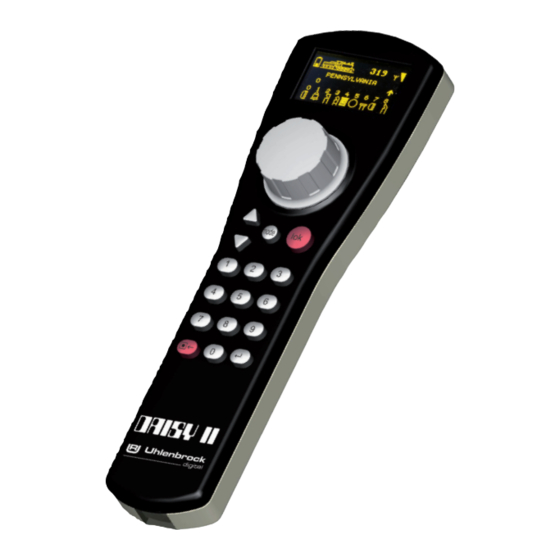

DAISY II - Kap. 1 1. Allgemeines Der DAISY II Handregler ist ein Zusatz-Steuergerät für alle Intelliboxen, sowie den Zentralen SystemControl 7, TwinCenter und Piko PowerBox. Er ist ein intelligenter Handregler, der sowohl kabelgebunden (66 300), als auch kabellos im Funkbetrieb (66 350) mit dem Funk- Master LN (66 400) über das LocoNet der Zentrale eingesetzt werden kann. -
Seite 5: Hilfefunktion
Verbinden Sie die DAISY II (66 300) über das beiliegende LocoNet- Spiralkabel mit dem LocoNet- Anschluss Ihrer Digitalzentrale. Der Vorteil des LocoNets sind die möglichen Kabellängen von bis zu 100 m, was der DAISY II einen großen Aktionsradius verschafft. DAISY II Funk (66 350) kann bei geladenen Akkus über die [lok]- Taste eingeschaltet werden. -
Seite 6: Licht Schalten
Wird er über den Ladeadapter geladen, so kann er während der Ladezeit weder im LocoNet-, noch im Funkbetrieb eingesetzt werden Voreinstellungen Ab Werk ist der DAISY II Fahrregler im AC-Fahrreglermodus eingestellt. Lok aufrufen [lok]-Taste betätigen Über die Zehnertastatur die gewünschte Lokadresse eingeben Eingabe mit der [lok]- oder mit der [8]-Taste bestätigen... -
Seite 7: Übersicht Der Befehle
DAISY II - Kap. 1.3 Die Lage wird durch das zugehörige Weichensymbol im Display angezeigt. Wird die [8]-Taste betätigt, so kann eine neue Basisadresse über die Zifferntastatur einge- ben werden. Die [stop/löschen]-Taste löscht hierbei die zuletzt eingegebene Ziffer. -
Seite 8: Technische Daten
DAISY II - Kap. 1.4 Fahrstraßenmodus Tastenbelegung ändern [8]- Taste Basisadresse eingeben [8]- Taste Taste [1] schaltet Fahrstraße der Basisadresse Tasten [2] bis [8] schalten darauffolgende Fahrstraßen Grundeinstellungen ändern [mode]- Taste Taste- [5] „EINSTELLUNGEN“... -
Seite 9: Die Bedienelemente
DAISY II - Kap. 2 2. Die Bedienelemente 2.1 Übersicht der Bedienelemente Display Fahrregler mode down Ziffernblock Enter stop / löschen Display Display mit Informationen über Lokadresse, Loksymbol, Lokname, Geschwindigkeit und Fahrtrichtung, Zustand der Loksonderfunktionen oder zu dem gerade ausgewählten Betriebsmodus, z.B. -
Seite 10: Eingabe Einer Adresse Einleiten Und Abschließen Im Lok-, Magnetartikel-, Und Fahrstraßenmodus
Fahrstraßenmodus 2.2 Das Display Das Display der DAISY II bietet eine Darstellung von gelben Zeichen auf schwarzem Grund bei einer Größe von 38 x 20 mm und einer Auflösung von 128 x 64 Pixel. Es hat eine klar gegliederte Struktur, welche im oberen Bereich den Akkuladestand (Funkversion), die Verbindung zur Zentrale, LocoNet oder Funk (Funkversion), das Symbol des momentanen Gerätemodus, sowie die Lok- oder Basisadresse anzeigt. -
Seite 11: Menübedienung
DAISY II - Kap. 2.4 2.4 Menübedienung Die Menüs der DAISY II sind im Wesentlichen über die [mode]- Taste zu erreichen. Die [mode]-Taste schaltet den Gerätemodus um. Wird sie betätigt, so erscheint das Haupt- auswahlmenü, das alle Gerätemodi anzeigt. Diese sind mit den Ziffern 1 - 5 durchnummeriert und werden über die zugehörigen Zifferntasten aufgerufen. -
Seite 12: Menüpunkt „Hilfe
Eingeschaltet werden. Zum Übernehmen der gewünschten Einstellung wird diese mit der [8]- Taste bestätigt. 3.4 Menüpunkt „Regler“ Für den Fahrregler der DAISY II kann ausgewählt werden, ob er sich wie ein Gleichstrom- Fahrregler oder wie ein Wechselstrom-Fahrregler verhalten soll. Als Voreinstellung ab Werk ist mit der Einstellung „AC-Fahrregler“ ein Wechselstrom-Fahr- regler ausgewählt. -
Seite 13: Menüpunkt „Abschaltzeit
Verzögerung (Motorola, Selectrix) anhält. 3.5 Menüpunkt „Abschaltzeit“ Um in der Funkvariante der DAISY II die Akkus zu schonen, kann sich der Handregler nach Ablauf einer einstellbaren Zeit automatisch abschalten. Ist der Handregler mit dem LocoNet-Kabel verbunden, so wird nach erreichen der Abschaltzeit das Display dunkel geschaltet. -
Seite 14: Der Lokmodus
DAISY II - Kap. 4 4. Der Lokmodus Im Lokmodus können Lokomotiven aufgerufen und gesteuert werden. Der Lokmodus kann durch das Betätigen der [lok]- Taste aus jedem Menü heraus aufgerufen werden, oder indem die [mode]- Taste betätigt und in der folgenden Hauptauswahl der Menüpunkt „Lok“ über die Zifferntaste [1] ausgewählt wird. -
Seite 15: Lokadressen Und Loknamen
(Kap. 7). 4.2.1 Lok auswählen Soll ein Fahrzeug mit der DAISY II gesteuert werden, so muss es unter seiner Decoder- adresse oder unter dem zugeordneten Namen aufgerufen werden. Im Lokmodus wird die Lokauswahl durch die Betätigung der [lok]- oder [8]- Taste eingeleitet. -
Seite 16: Letzte Lok Aufrufen
Standartsymbol dargestellt. 4.5 Letzte Lok aufrufen DAISY II merkt sich die zuletzt aufgerufene Lok. Soll nun z.B. zu einem komfortablen Rangierbetrieb zwischen der aktuellen und der zuvor aufgerufen Lok gewechselt werden, braucht die vorherige Lok nicht mehr numerisch oder aus der Lokdatenbank aufgerufen werden. -
Seite 17: Der Magnetartikelmodus
DAISY II - Kap. 5 5. Der Magnetartikelmodus Mit DAISY II können, je nach verwendeter Zentrale 320 Motorola- bzw. 2048 DCC- Magnetartikel bedient werden. Gruppen von jeweils 8 Magnetartikeladressen sind direkt über den Ziffernblock erreichbar. Die Anzeige der Schaltstellung erfolgt durch das Symbol einer Weichenlage im Display. -
Seite 18: Der Fahrstraßenmodus
DAISY II - Kap. 6 6. Der Fahrstraßenmodus Mit DAISY II können je nach verwendetem Fahrstraßengerät bis zu 80 Fahrstraßen ausgelöst werden. Gruppen von jeweils 8 Fahrstraßen sind direkt über den Ziffernblock erreichbar. Die Anzeige einer aktiven Fahrstraße erfolgt durch das Weichensymbol mit wechselnder Weichenlage im Display. -
Seite 19: Der Modus „Lokdaten Ändern
DAISY II - Kap. 7 7. Der Modus „Lokdaten ändern“ Der Modus „Lokdaten ändern“ wird erreicht, indem die [mode]- Taste betätigt und in der folgenden Hauptauswahl der Menüpunkt „Lokdaten ändern“ über die Zifferntaste [4] ausgewählt wird. Der Handregler zeigt zunächst ein kleines Hilfefenster an, in dem die wichtigsten Tasten für dieses Menü... -
Seite 20: Sonderfunktionssymbole
DAISY II - Kap. 7.1 Wurde „MULTI“ ausgewählt, kann nun mit der Auswahl [2] die Funktionsnummer (0 - 24) eingegeben werden, deren Daten geändert werden sollen. Die Nummer wird über die Zif- ferntasten eingegeben und mit der [8]- Taste bestätigt. -
Seite 21: Funkerweiterung Eines Daisy Ii-Handreglers (66 300)
DAISY II - Kap. 8 8. Funkerweiterung eines DAISY II- Handreglers (66 300) Die kabelgebundene LocoNet Ausführung (66 300) des DAISY II Handreglers kann durch ein DAISY II Funkmodul (66 310) zur Funkausführung erweitert werden. Um diesen Funkhandregler an einer Intellibox zu betreiben, wird dann nur noch der Funk- Master LN (66 400), oder der Funk- Master LN + DCC (66 410) benötigt. -
Seite 22: Hotline
Bei einem eventuellen Defekt, senden Sie uns bitte das Gerät mit dem Kaufbeleg und einer kurzen Fehlerbeschreibung zu. Uhlenbrock Elektronik GmbH • Mercatorstr. 6 • 46244 Bottrop Unseren Katalog erhalten Sie für 3,50 Euro bei Ihrem Fachhändler oder direkt von uns gegen Einsendung von 5,00 Euro in Briefmarken. - Seite 23 DAISY II...
- Seite 24 Autoren: Dr.- Ing. T. Vaupel, D. Richter Copyright Uhlenbrock Elektronik GmbH, Bottrop 1. Auflage August 2014 Alle Rechte vorbehalten Nachdruck - auch auszugsweise - nur mit Genehmigung...
