Wird im Fahrpultmodus die [mode]-Taste betätigt, so können im Auswahl menü die beiden
Modi über die Displaytasten ausgewählt werden.
Im Schaltpult-8 Modus können nach eigenen Wünschen Gruppen von je 8 Magnetartikeln
erstellt werden. Jede Gruppe kann mit einem Namen versehen werden.
Jedem Magnetartikel sind zwei Tasten des Tastenblocks zugeordnet. Mit der roten Taste wird
der entsprechende Magnetartikel rot bzw. mit der grünen Taste grün geschaltet.
Jeder Magnetartikel wird durch sein Symbol, seine Adresse und seinen individuellen Namen
im mittleren Displayteil dargestellt. Wie einer Magnetartikeladresse ein Name und ein Symbol
zugeordnet werden kann, wird in Kapitel 5.7 beschrieben.
Im Schaltpult-16 Modus können nach eigenen Wünschen Gruppen von je 16 Magnetartikeln
erstellt werden. Jede Gruppe kann mit einem Namen versehen werden.
Jeder Magnetartikel wird über eine Taste des Tastenblocks gesteuert, die bei jeder Betätigung
den Status des Magnetartikels umschaltet, von rot nach grün oder umgekehrt.
Jeder Magnetartikel wird durch sein Symbol und seine Adresse im mittleren Displayteil
dargestellt. Wie einer Magnetartikeladresse ein Symbol zugeordnet werden kann, wird in
Kapitel 5.7 beschrieben.

5.2 Schaltpult bedienen

Schaltpult-8
Im Betriebsmodus „Schaltpult-8" können über den mittleren Tastenblock der IB-Control II die
einzelnen Schaltfunktionen eines Schaltpultes ausgeführt werden. Ohne weitere Eingabe
sind 8 Weichen, Signale oder Schaltfunktionen erreichbar.
Die einzelnen Schaltfunktionen werden durch die roten Tasten (1. und 3. Reihe) oder die
grünen Tasten (2. und 4. Reihe) des Tastenblocks ausgelöst.
Im mittleren Teil gibt das Display Auskunft über den aktuellen Status des Schaltpultes. Jeder
Magnetartikel hat ein Symbol, das sich je nach Status des Magnetartikels ändert. Es zeigt
z.B. die Stellung einer Weiche oder eines Signals an.
Schaltpult-16
Im Betriebsmodus „Schaltpult-16" können über den mittleren Tastenblock der IB-Control II
die einzelnen Schaltfunktionen eines Schaltpultes ausgeführt werden. Ohne weitere Eingabe
sind 16 Weichen, Signale oder Schaltfunktionen ansteuerbar.
1 2 3
5 6 7
53
IB-Control II - Kap. 5.2
4

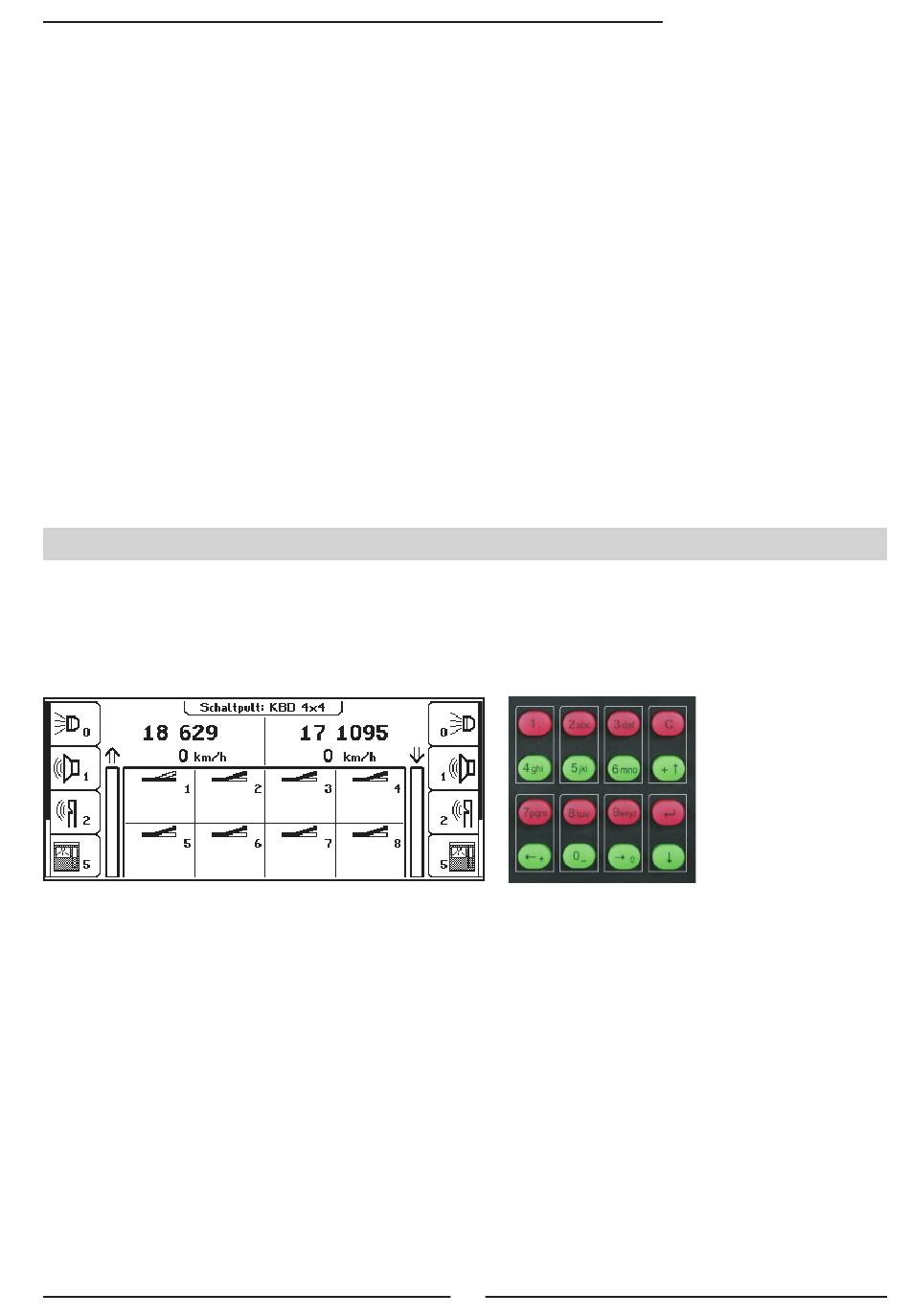

Bild 5.21
Display und
Tastenblock mit der
Nummerierung der
Tastenpaare im
8
Schaltpult-8 Modus
