IB-Control II - Kap. 2.2
Linkes Fahrpult
Mit Endlos-Drehregler, Fahrtrichtungsumschalter, f0 zum Schalten der Lichtfunktion, 4 Funk-
tions tasten und Lokauswahltaste.
Rechtes Fahrpult
Mit Endlos-Drehregler, Fahrtrichtungsumschalter, f0 zum Schalten der Lichtfunktion, 4 Funk-
tions tasten und Lokauswahltaste.
Mittlerer Tastenblock
Telefontastatur zur Eingabe von Ziffern und Buchstaben. Mit speziellen Tasten zum
komfortablen Arbeiten bei der Adresseingabe, sowie zum Bedienen der einzelnen Modi.

LCD-Display

Das große LCD-Display mit Hintergrundbeleuchtung gibt Informationen zu den beiden
aktuell gesteuerten Fahrzeugen, zum gerade ausgewählten Betriebsmodus (z.B. beim
Schaltpultmodus Anzeige von Weichenlage oder Signalstellung) und zur Belegung der
Displaytasten, welche immer den einzelnen Be triebs situationen angepasst ist.
Displaytasten
Zur Auswahl von Einträgen aus den Listen, die außen im Display angezeigt werden, z.B im
Fahrpultbetrieb die Liste der Sonderfunktionen oder zur Auswahl einzelner Menüpunkte.

2.2 Das Display und die Displaytasten

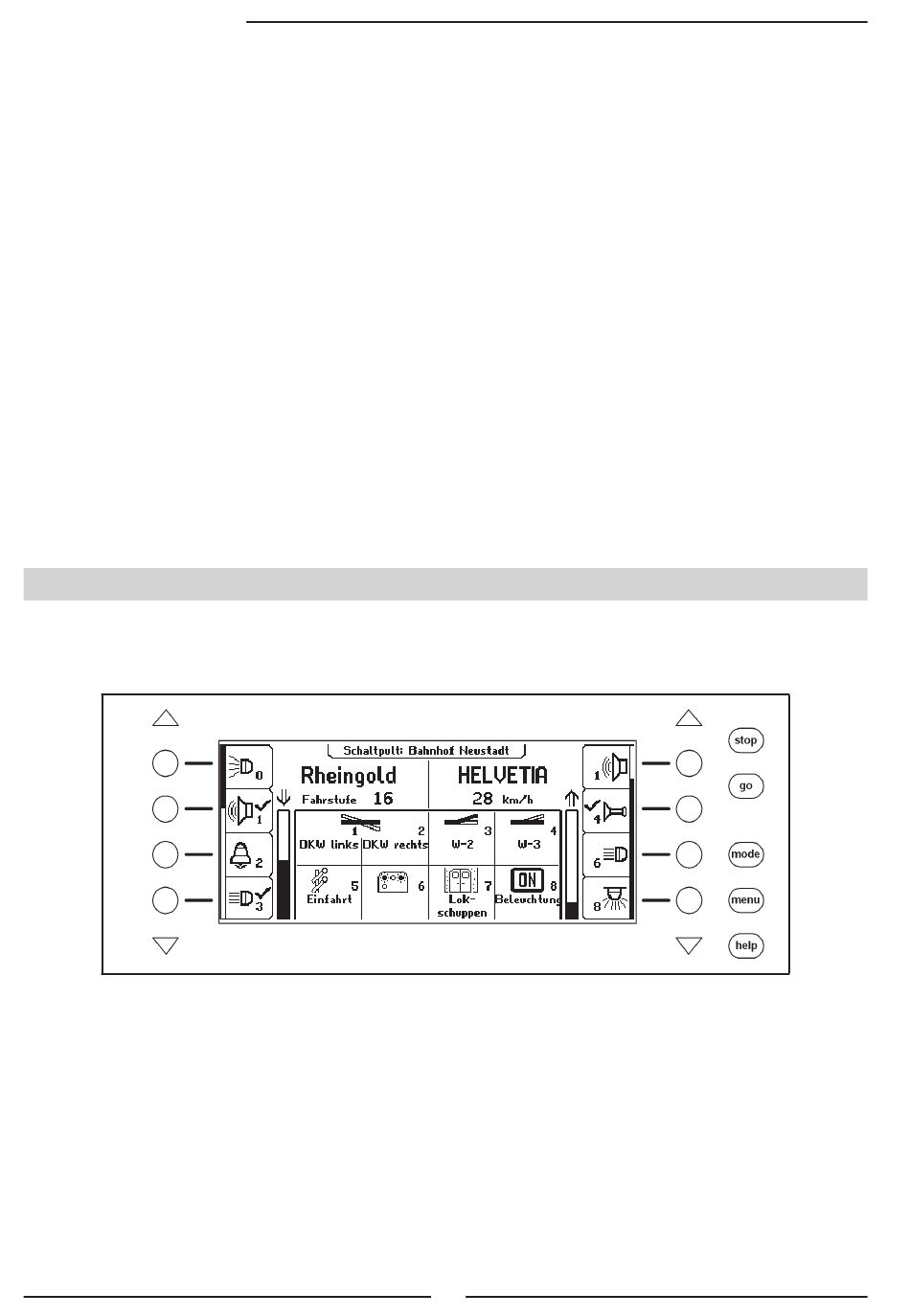

Das große LCD-Display mit Hintergrundbeleuch tung zeigt eine klar gegliederte Benutzer-
oberfläche. Die dreigeteilte, übersichtliche Anzeige verschafft Ihnen jederzeit einen genauen
Überblick über die augenblickliche Fahrsituation.
Im oberen Bereich erfolgt für jedes Fahrpult getrennt die Anzeige des aktuell gesteuerten
Fahrzeugs, seine Geschwin digkeit und die Fahrtrichtung.
Die Sonderfunktionen werden über die seitlich angeordneten runden Displaytasten ge-
schaltet. Hat die gesteuerte Lok mehr als 4 Sonderfunktionen, so zeigt der sogenannte
Scrollbalken schematisch an, an welcher Stelle der Liste man sich gerade befindet. Mit den
dreieckigen Pfeiltasten (= Scrolltasten) kann diese Liste nach oben oder unten durchblättert
werden, wobei ihre Hintergrundbeleuchtung die mögliche Richtung anzeigt.
Ist das LISSY/MARCo-System an das LocoNet angeschlossen, so werden die Meldungen
über den derzeitigen Standort der Lok über dem Loknamen in einer eigenen Informationszeile
angezeigt. Diese Information wird in der IB-Control II gespeichert und erneut angezeigt,
12
