Fixation des accessoires (adaptateur pivotant A2111 Tri-Star)
1. Positionner l'adaptateur pivotant de l'unité de base de la façon désirée.
2. Insérer la vis de fixation de l'adaptateur pivotant Tri-Star XR2 dans le bouton de
verrouillage du bras articulé et tourner le bouton dans le sens des aiguilles d'une montre.
3. Une fois que l'adaptateur pivotant Tri-Star XR2 est placé dans la position désirée, engager
les dents Starburst et tourner le bouton de verrouillage du bras articulé dans le sens des
aiguilles d'une montre pour le fixer en place.
REMARQUE : consulter le mode d'emploi de l'adaptateur pivotant Tri-Star pour savoir
comment l'utiliser et l'entretenir.

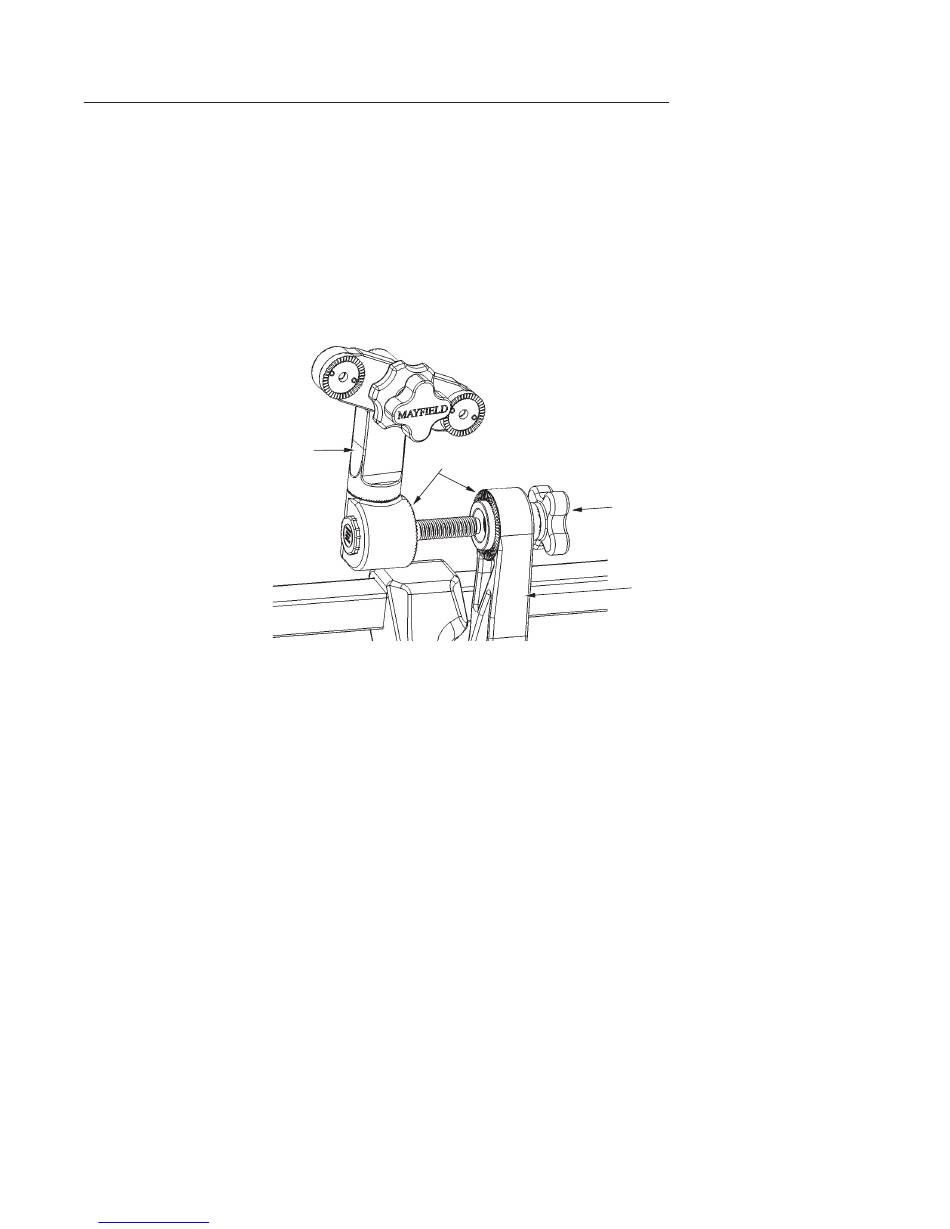

Adaptateur pivotant
Tri-Star XR2
Downloaded from www.Manualslib.com
Adaptateur pivotant Tri-Star XR2
manuals search engine
Dents Starburst
Page 8
Bouton de verrouillage
du bras articulé
Bras articulé
