2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

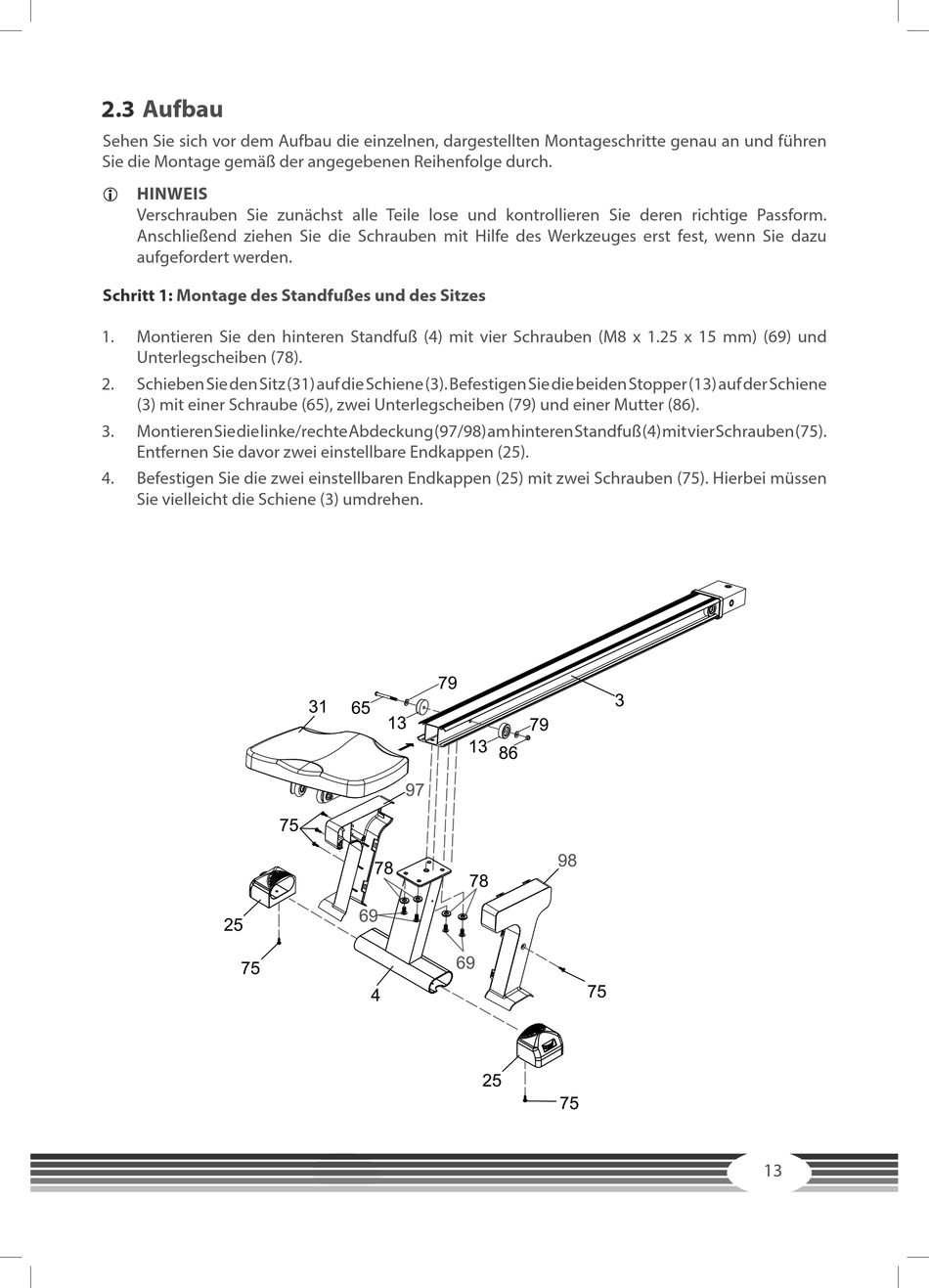

Schritt 1: Montage des Standfußes und des Sitzes
1. Montieren Sie den hinteren Standfuß (4) mit vier Schrauben (M8 x 1.25 x 15 mm) (69) und
Unterlegscheiben (78).
2. Schieben Sie den Sitz (31) auf die Schiene (3). Befestigen Sie die beiden Stopper (13) auf der Schiene
(3) mit einer Schraube (65), zwei Unterlegscheiben (79) und einer Mutter (86).
3. Montieren Sie die linke/rechte Abdeckung (97/98) am hinteren Standfuß (4) mit vier Schrauben (75).
Entfernen Sie davor zwei einstellbare Endkappen (25).
4. Befestigen Sie die zwei einstellbaren Endkappen (25) mit zwei Schrauben (75). Hierbei müssen
Sie vielleicht die Schiene (3) umdrehen.
13
