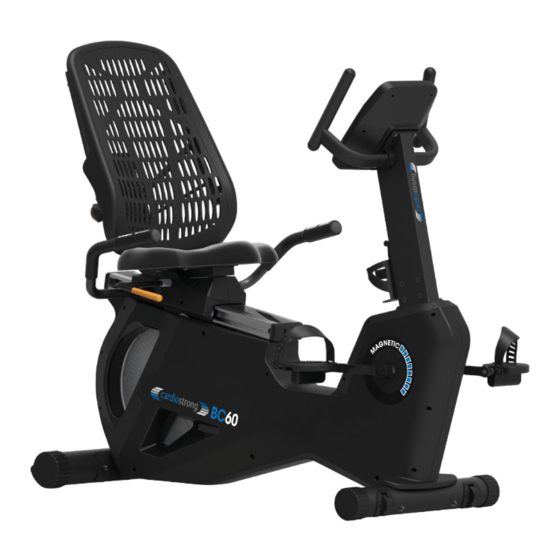

CARDIOSTRONG BC60 Montage- Und Bedienungsanleitung
Quelle: cardiostrong.de, sport-tiedje.de
Vorschau ausblenden
Andere Handbücher für BC60:
- Montage- und bedienungsanleitung (60 Seiten) ,
- Montage- und bedienungsanleitung (52 Seiten)
Verwandte Anleitungen für CARDIOSTRONG BC60
Inhaltszusammenfassung für CARDIOSTRONG BC60
- Seite 1 Montage- und Bedienungsanleitung CSTBC60.01.03 Art.-Nr. CST-BC60 Ergometer BC60...
- Seite 2 BC60...
-
Seite 3: Inhaltsverzeichnis
Table des matières ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktion Einschalten und Einstellung des Gerätes Programme 3.4.1 MAN. - Manuelles Programm 3.4.2 PROG - Voreingestellte Programme 3.4.3 RECOVERY - Fitnesstest 3.4.4 WATT - Wattgesteuertes Programm 3.4.5 USER - Benutzerdefiniertes Programm 3.4.6 H.R.C. - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT BC60...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke cardiostrong entschieden haben. cardiostrong bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei cardiostrong Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger...
- Seite 6 GEFAHR ⚠ Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! BC60...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Trittfrequenz (Umdrehungen pro Minute) Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Watt Widerstandsstufe Benutzerspeicher: Trainingsprogramme insgesamt: Manuelle Programme: Voreingestellte Programme: Wattgesteuerte Programme: Herzfrequenzgesteuerte Programme: Benutzerdefinierte Programme:... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ड ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. BC60... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Elektroschocks zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. BC60... -
Seite 11: Montage
MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 12: Lieferumfang
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. vorderer Standfuß Rahmen Hebel hinterer Konsole Standfuß Konsolenmast Sitzpolster Rücken- lehne vordere Handgriffe BC60... - Seite 13 seitliche Handgriffe Rücken- lehnenmast Riemenpedale (R) Trinkflaschen- Rückenlehnen- Pedal halterung halterung Riemenpedale (L) Unterlegscheibe M8 Schraube M8x90 Federscheibe M8 Schraube M6x16 Schraube M8x20 Schraube M8x35 Schraube M8x40 Mutter M8 Unterlegscheibe M8 Werkzeug Netzstecker...
-
Seite 14: Aufbau
Unterlegscheiben (N3) und Muttern (N4) am Hauptrahmen (A) und ziehen Sie die Schrauben mit dem Werkzeug fest an. HINWEIS Schritt 1 Sollte das Gerät nach Abschluss von eben stehen, drehen Sie die einstellbaren Endkappen auf die gewünschte Höhe, um das Gerät auszugleichen. BC60... - Seite 15 Schritt 2: Montage vorderer Standfuß Befestigen Sie den vorderen Standfuß (C) mit je zwei Schrauben (N5), Federscheiben (N2) und Unterlegscheiben (N3) am Hauptrahmen (A) und ziehen Sie die Schrauben mit dem Werkzeug fest...
- Seite 16 Entfernen Sie zunächst die vormontierten Schrauben (D2) und Unterlegscheiben (D1) vom vorderen Handgriff (I). Befestigen Sie den vorderen Handgriff (I) mit zwei Unterlegscheiben (D1) und zwei Muttern (D2) am Konsolenmast (D). Ziehen Sie die Schrauben mit dem Werkzeug fest an. BC60...
- Seite 17 Schritt 4: Montage der Sattelstütze & des linken Handgriffs Befestigen Sie den Rückenpolstermast (P) mit vier Schrauben (N13) an der Schiebevorrichtung (A56). Verbinden Sie das Sensorkabel (J1-1) mit dem Kabel (A3). Befestigen Sie den linken Handgriff (J1) mit zwei Schrauben (N8), zwei Federscheiben (N2) und zwei Unterlegscheiben (N3) an der Schiebevorrichtung (A56).
- Seite 18 Gleicher Aufbau des rechten Handgriffs (J2) wie unter Schieben Sie den Bremsgriff (E) unter die Sattelstütze und befestigen Sie dies mit der Verschlussschraube (N10). Befestigen Sie das Sitzpolster (G) am Rückenpolstermast (P) mit vier Schrauben (N8), von unten (Sattelstütze) und ziehen Sie die Schrauben fest an. BC60...
- Seite 19 Schritt 6: Montage der Rückenlehne Befestigen Rückenlehne je vier Schrauben (N7) Unterlegscheiben (N14) Rückenlehnenhalterung (O). Schieben Rückenlehne Halterung Rückenpolstermast (P) und bestigen Sie ihn mit dem Drehknopf (O1). Ziehen Sie die Schrauben mit dem Werkzeug fest an. Schritt 7: Montage der Konsole Legen Sie die Konsole auf und verbinden Sie die Sensorkabel (A33, A34) mit den Kabeln der Konsole.
- Seite 20 1) Einstellung der horizontalen Sitzposition Um den Sitz horizontal zu verstellen, ziehen Sie den Hebel unter dem Sitz nach hinten. Wenn Sie die richtige Sitzposition gefunden haben, drücken Sie den Hebel wieder nach vorne, um die Position zu fixieren. BC60...
- Seite 21 2) Einstellung der Rückenlehne Stellen Sie die Höhe der Mesh-Rückenlehne ein, indem Sie sie hoch und runter bewegen, bis Sie die gewünschte Höhe erreicht haben. Lösen bzw. fixieren Sie dafür den Drehknopf, indem Sie ihn leicht zu sich ziehen und fest, bzw. lose drehen. Schritt 10: Anschließen des Gerätes an das Stromnetz ड...
-
Seite 22: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige BC60... - Seite 23 Time (Zeit) 0:00 - 99:00 Minuten Speed (Geschwindigkeit) 0.0 - 99.9 km/h RPM (Trittfrequenz; 15 - 999 RPM Umdrehungen pro Minute) Distance (Strecke) 0.0 - 99.95 km Calories (Kalorienverbrauch) 0 - 990 Cal Gender (Geschlecht) Male/Female (m/w) Pulse (Herzfrequenz; 60 - 220 BPM Herzschläge pro Minute) Herzfrequenzsymbol An/Aus - blinkend...
-
Seite 24: Tastenfunktion
RECOVERY Herzfrequenzerholungsstatus prüfen Trainingsmodus auswählen PLUS oder Funktionswert erhöhen Trainingsmodus auswählen MINUS oder Funktionswert senken Im Stopp-Modus Taste drücken, um zum RESET Hauptmenü zurückzukehren QUICK KEY Schnellauswahl der voreingestellten P1 - P12 Programme (12 Programme) MODE Eingabe bestätigen BC60... -
Seite 25: Einschalten Und Einstellung Des Gerätes
Einschalten und Einstellung des Gerätes Monitor an den Strom anschließen oder RESET 3 Sekunden gedrückt halten und das LCD Display zeigt alle Segmente mit einem langen Piep-Ton (1 Sekunde lang) und Display, z. B. 78.0 (Software Version) an (siehe (sieh Abb. 1 und 2). Mit den Tasten +/- kann der Benutzer die Programme User 0~4 auswählen und mit MODE bestätigen (siehe Abb. -
Seite 26: Programme
START drücken, um das Training zu beginnen. Belastungsstufe mit +/- wählen (siehe Abb. 15). STOP drücken, um das Training zu stoppen. RESET drücken, um zum gewählten Modus zurückzukehren oder RESET 3 Sekunden gedrückt halten, um zum Hauptmenü zurückzukehren (siehe Abb. 16). Abbildung 9 Abbildung 10 Abbildung 11 Abbildung 12 BC60... - Seite 27 Abbildung 13 Abbildung 14 Abbildung 15 Abbildung 16 Vorgehensweise der Einstellung des manuellen Trainingsprogramms:...
-
Seite 28: Prog - Voreingestellte Programme
STOP drücken, um das Training zu unterbrechen. RESET drücken, um zum Hauptmenü zurückzukehren oder für 3 Sekunden gedrückt halten, um in den Standby Modus zu gelangen. Abbildung 17 Abbildung 18 Abbildung 19 Abbildung 20 Abbildung 21 Abbildung 22 Abbildung 23 Abbildung 24 BC60... - Seite 29 Profile der voreingestellten Trainingsprogramme:...
- Seite 30 Vorgehensweise der Einstellung der voreingestellten Trainingsprogramme: BC60...
-
Seite 31: Recovery - Fitnesstest
3.4.3 RECOVERY - Fitnesstest RESET 3 Sekunden gedrückt halten, Benutzer auswählen und Daten eingeben. Alternativ RESET drücken, um zum Hauptmenü zurück zu kehren. FITNESS Modus mit +/- Tasten auswählen und mit MODE bestätigen (siehe Abb. 25-26). START drücken, um das Training zu beginnen. Belastungsstufe mit +/- Tasten einstellen. Nach 12 Minuten zeigt das Display automatisch das Trainingsergebnis an. -
Seite 32: Watt - Wattgesteuertes Programm
START drücken, um das Training zu beginnen. Watt kann über +/- Tasten angepasst werden. STOP drücken, um das Training zu unterbrechen. RESET drücken, um zum Hauptmenü zurückzukehren oder 3 Sekunden gedrückt halten, um zum Standby Modus zu gelangen. Abbildung 27 Abbildung 28 Abbildung 29 Abbildung 30 Abbildung 31 Abbildung 32 BC60... - Seite 33 Vorgehensweise der Einstellung des wattgesteuerten Programmes:...
-
Seite 34: User - Benutzerdefiniertes Programm
START drücken, um das Training zu beginnen. Belastungsstufe mit +/- Tasten anpassen. STOP drücken, um das Training zu unterbrechen. RESET drücken, um zum Hauptmenü zurückzugelangen oder 3 Sekunden gedrückt halten, um in den Standby Modus zu gelangen. Abbildung 33 Abbildung 34 Abbildung 35 Abbildung 36 Abbildung 37 Abbildung 38 BC60... - Seite 35 Vorgehensweise der Einstellung des benutzerdefinierten Programmes:...
-
Seite 36: Herzfrequenz-Orientierte Programme
START drücken, um das Training zu beginnen. Belastungsstufe passt sich an Ihre momentane Herzfrequenz an. STOP drücken, um das Training zu unterbrechen. RESET drücken, um zum Hauptmenü zurückzugelangen oder 3 Sekunden gedrückt halten, um in den Standby Modus zu gelangen. Abbildung 39 Abbildung 40 Abbildung 41 Abbildung 42 BC60... - Seite 37 Abbildung 43 Abbildung 44 Abbildung 45 Abbildung 46 Vorgehensweise der Einstellung der Herzfrequenz-orientierten Programme:...
-
Seite 38: Lagerung Und Transport
Stellen Sie sich vor das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.4 dieser Bedienungsanleitung. BC60... -
Seite 39: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 40: Wartungs- Und Inspektionskalender
Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. BC60... -
Seite 41: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 42: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Ergometer Modellbezeichnung: BC60 Artikelnummer: CST-BC60 BC60... -
Seite 43: Teileliste
Teileliste Bezeichnung (ENG) Anz. Nr. Bezeichnung (ENG) Anz. MAIN FRAME FLYWHEEL COVER MOTOR SENSOR WIRE SCREW M5X12L SENSOR WIRE 450mm A2-1 WASHER Φ5.5XΦ12X2T BEARING 6200 2RS SENSOR WIRE 400mm SENSOR WIRE 900mm SENSOR WIRE 1100mm ONE-WAY BEARING SENSOR WIRE HOUSING NUT 3/8”-26X4.5T SENSOR WIRE 700mm BUSH Φ10XΦ15.8X9mm... - Seite 44 BUSHING SCREW M8x102LxS20L BEARING 6300 2RS SPRING WASHER Φ8.5xΦ13.5x2.5T SCREW ST3.5X16mm WASHER Φ8XΦ19X2T REAR STABILIZER NUT M8 END CAP Φ89( L ) SCREW M8x90LxS20L END CAP Φ89( R ) SCREW M8X16mm FRONT STABILIZER SCREW M8x35LxS17L END CAP SCREW M8x20mm BC60...
- Seite 45 SCREW M6x16mm KNOB SCREW M5x16mm END CAP SCREW END CAP SCREW M8x40LxS18L BACK PAD SUPPORT TUBE WASHER Φ8XΦ19X2T END CAP BACK PAD ADAPTOR...
-
Seite 46: Explosionszeichnung
Explosionszeichnung BC60... -
Seite 47: Garantie
GARANTIE Trainingsgeräte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 48 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. BC60...
-
Seite 49: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... - Seite 50 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! BC60...
- Seite 52 Ergometer BC60...
