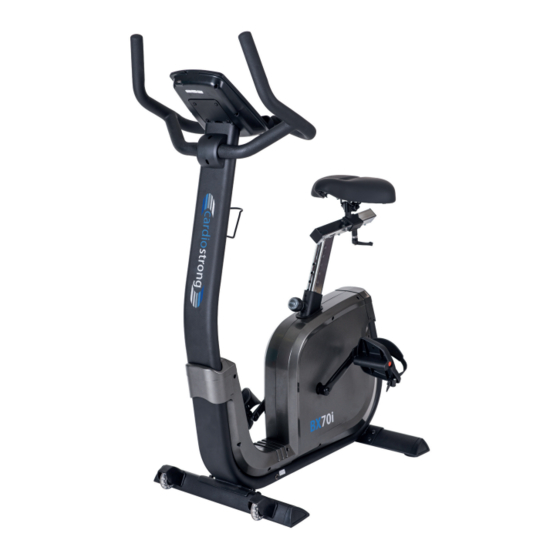

CARDIOSTRONG BX70i Montage- Und Bedienungsanleitung
Quelle: cardiostrong.de, sport-tiedje.de
Verwandte Anleitungen für CARDIOSTRONG BX70i
Inhaltszusammenfassung für CARDIOSTRONG BX70i

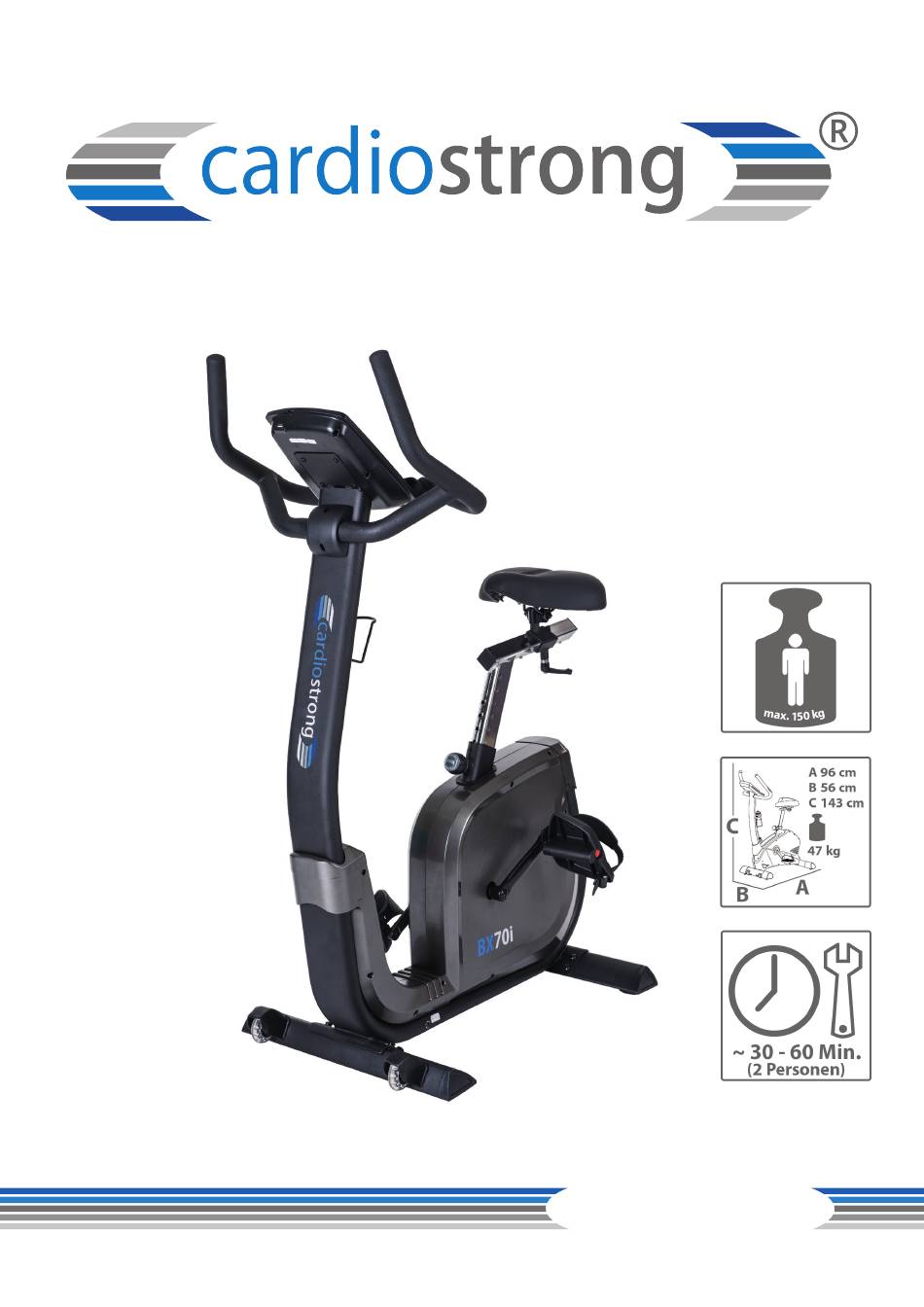

- Seite 1 Montage- und Bedienungsanleitung CSTBX70i.02.03 CST-BX70i-2 Art.-Nr. Ergometer BX70i...
- Seite 2 BX70i...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Einschalten und Einstellung des Gerätes Trainingsprogramme 3.4.1 MANUAL MODE – Manueller Modus 3.4.2 PROGRAM MODE - Programm-Modus 3.4.3 H.R.C. MODE – Herzfrequenz-Modus 3.4.4 WATT MODE –... - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT BX70i...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke cardiostrong entschieden haben. cardiostrong bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei cardiostrong Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger...
- Seite 6 GEFAHR ⚠ Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! BX70i...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LED - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Trittfrequenz (Umdrehungen pro Minute) Kalorienverbrauch Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Watt Widerstandsstufe Widerstandssystem: elektromagnetische Induktionsbremse Widerstandslevel: Watt: 25 - 350 Watt (verstellbar in Schritten von 5 Watt) Trainingsprogramme insgesamt: Manuelle Programme: Voreingestellte Programme:... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ड ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. BX70i... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Elektroschocks zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. BX70i... -
Seite 11: Montage
MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 12: Lieferumfang
VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. Step 4 Step 3 Step 1 D15.4 8pcs M8*20L 4pcs D16 4pcs D15.4 4pcs D15.4 4pcs M8*50L 4pcs M5x15L 2pcs M8*20L 8pcS (MM) BX70i... - Seite 13 10 & &...
-
Seite 14: Aufbau
Montieren Sie den vorderen Standfuß (4) und den hinteren Standfuß (2) am Hauptrahmen (1) mit Hilfe der Distanzhülse (7), der Federscheibe (8) und der Inbusschraube (9). Drehen Sie das Rad unter der Fußkappe, um die entsprechende Höhe einzustellen. Ziehen Sie die Schrauben fest. Montieren Sie die Abdeckung des Rades (23). M8*20 D15.4 BX70i... - Seite 15 Schritt 2: Aufbau Sattel und Sitzrohr Befestigen Sie den Sitz (10) auf dem Einstellrohr des Sitzes (11). Montieren Sie das Einstellrohr mit der runden Kreuzschraube (16) und dem Schnellentriegelungsgriff (15) an der Sattelstütze (66). Der Sitz kann in vertikaler und horizontaler Richtung verstellt werden, siehe Abb. a und b. (x1) M5*10L...
- Seite 16 Computerkabel (72 & 73) an (siehe Abb. b). Stecken Sie das Lenkerrohr (29) auf den Hauptrahmen und befestigen Sie dies mit der Distanzhülse (7), der Federscheibe (8) und der Inbusschraube (30). Legen Sie die obere Schutzabdeckung zurück und befestigen Sie dies am Hauptrahmen. M8*50 D15.4 BX70i...
- Seite 17 Schritt 4: Montage des Lenkers Montieren Sie den Lenker (32) am Lenkerrohr (29) mit Hilfe der Schutzabdeckung (65), der Distanzhülse (7), der Federscheibe (8), der Inbusschraube (9) und der Schraube (20). Achten Sie darauf, dass alle Kabel korrekt verbunden/angeschlossen sind, siehe Abbildung a, b, c, d.
- Seite 18 (17) und befestigen Sie den Computer (17) am Lenkerrohr (29) mit Hilfe der Schraube (64). Befestigen Sie die Pedale (62 & 88) an den Kurbeln (35 & 89), siehe Abb. b und c. HINWEIS Ziehen Sie die rechte Pedale im Uhrzeigersinn und die linke Pedale entgegen dem Uhrzeigersinn fest. M5x10L M5x15L 62 35 BX70i...
- Seite 19 Schritt 6: Anschließen des Gerätes an das Stromnetz ड ACHTUNG Das Gerät darf nicht an eine Mehrfachsteckdose angeschlossen werden, da ansonsten nicht gewährleistet werden kann, dass das Gerät mit ausreichend Strom versorgt wird. Technische Fehler können die Folge sein. Stecken Sie den Netzstecker in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen Sicherheit entsprechen.
-
Seite 20: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige BX70i... - Seite 21 Wenn keine Zielvorgabe eingegeben wurde, zählt die Zeit von 00:00 bis maximal 99:59. Time (Zeit) Wenn Sie mit einer vorgegebenen Zeit trainieren, zählt die Uhr von der vorgegebenen Zeit bis 00:00 runter. Trainingszeiten lassen sich in Schritten von einer Minute einstellen. Speed Zeigt die momentane Trainingsgeschwindigkeit an zwischen 00,0 (Geschwindigkeit)
-
Seite 22: Tastenfunktionen
Gehen Sie dann zur Eingabe der Benutzerdaten. Wählen Sie mit den UP/DOWN-Tasten U1 bis U4 (Benutzer 1–4). Geben Sie dann Geschlecht, Alter, Größe (Abb. 2) und Gewicht ein. Bestätigen Sie die Eingaben mit MODE / ENTER. Wenn Sie die Benutzerdaten eingegeben haben, gelangen Sie ins Hauptmenü (Abb. 3). BX70i... -
Seite 23: Trainingsprogramme
Abbildung 1 Abbildung 2 Abbildung 3 Trainingsprogramme Wählen Sie mit den UP/DOWN-Tasten das Trainingprogramm aus: M (Manuell) P (Profil-Programme 1 bis 12) H.R.C. W (WATTS) U (Benutzer). Bestätigen Sie die Auswahl mit MODE / ENTER. 3.4.1 MANUAL MODE –... -
Seite 24: Program Mode - Programm-Modus
Drücken Sie START / STOP, um das Training zu starten. Während des Trainings kann die Belastungsstufe mit den UP oder DOWN Tasten angepasst werden. Drücken Sie START / STOP, um das Training zu unterbrechen. Drücken Sie RESET, um zum Hauptmenü zurückzugelangen. BX70i... -
Seite 25: Mode - Herzfrequenz-Modus
Abbildung 10 3.4.3 H.R.C. MODE – Herzfrequenz-Modus ⚠ WARNUNG Ihr Trainingsgerät ist kein medizinisches Gerät. Die Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können die Genauigkeit der Herzfrequenzanzeige beeinflussen. Die Herzfrequenzanzeige dient lediglich als Trainingshilfe. Wählen Sie ein Trainingsprogramm mit den UP oder DOWN Tasten. Wählen Sie H.R.C. und bestätigen Sie mit MODE / ENTER. -
Seite 26: Watt Mode - Watt-Modus
Drücken Sie START / STOP, um das Training zu starten. Während des Trainings kann die Belastungsstufe mit den UP oder DOWN Tasten angepasst werden. Drücken Sie START / STOP, um das Training zu unterbrechen. Drücken Sie RESET, um zum Hauptmenü zurückzugelangen. Abbildung 16 BX70i... -
Seite 27: Recovery - Erholung
3.4.6 RECOVERY – Erholung Drücken Sie nach dem Training die RECOVERY-Taste. Umfassen Sie beide Handpulssensoren oder tragen Sie einen Brustgurt. Die Anzeige aller Funktionen wird gestoppt, außer „TIME“ – die Zeit beginnt von 00:60 auf 00:00 runterzuzählen (Abb. 17). Danach zeigt Ihnen der Computer Ihren Erholungsstatus zwischen F1 und F6 an (Abb. - Seite 28 Werden für vier Minuten die Pedale nicht betätigt oder wird für vier Minuten kein Puls erfasst, geht die Konsole in den Energiesparmodus. Drücken Sie eine beliebige Taste, um die Konsole zu starten. Reagiert der Computer nicht korrekt, ziehen Sie den Adapter und stecken Sie ihn wieder ein. BX70i...
-
Seite 29: Bluetooth Und Fitness-Apps
Bluetooth und Fitness-Apps Die Konsole dieses Fitnessgeräts ist mit einer Bluetooth-Schnittstelle ausgestattet. Um Trainingsapps zu nutzen, müssen Sie zunächst das Gerät und Ihr Mobilgerät (Tablet oder Smartphone) koppeln. Schalten Sie dazu Bluetooth an Ihrem Mobilgerät an und wählen Sie Ihr Fitnessgerät. Den Namen Ihres Gerätes fi nden Sie auf einem kleinen Aufkleber auf der Rückseite der Konsole. -
Seite 30: Lagerung Und Transport
Stellen Sie sich hinter das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.4 dieser Bedienungsanleitung. BX70i... -
Seite 31: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 32: Fehlercodes Und Fehlersuche
Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. BX70i... -
Seite 33: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um Silikonspray bewegliche Teile gut in Schuss zu halten. -
Seite 34: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Ergometer Modellbezeichnung: BX70i Artikelnummer: CST-BX70i-2 BX70i... -
Seite 35: Teileliste
Teileliste Anz. Bezeichnung (ENG) Zeichnungsnummer Spezifikation Main frame 815S0-3-1000-J2 Rear stabilizer 709S0-6-2107-J2 95.4*50.6*2.0Tx500L Adjustable wheel 709S0-6-2174-B0 D59*M10*40L Front stabilizer 832S0-3-2100-J0 Tri-angle cap(left) 55357-B-5095-B8 95.7*57.2*51.3 Tri-angle cap(right) 55357-A-5095-B8 95.7*57.2*51.3 Flat washer D16*D8.5*1.2T 55108-1-1612-FA D16*D8.5*1.2T Spring washer D15.4 XD8.2x2T 55108-2-1520-FA D15.4 XD8.2x2T Allen bolt M8x1.25x20L 50308-5-0020-F0 M8x1.25x20L... - Seite 36 C-clip S-16(1T) 65Mn 65Mn Left pedal 58029-6-1105-B0 JD-36A 9/16" Electric cable 815S0-6-2596-01 1250L Bolt M5x10L M5x10L Protective cover 81000-6-2481-B0 100*81*40.8 Seat post 815S1-3-2200-C0 Handle pulse sensor 16800-6-2478-00 PE18 Handle pulse cable 81800-6-2479-00 700L Round magnet 174R4-6-2574-00 Bearing #6004-2RS(C0) 58006-6-1040-01 #6004-2RS(C0) BX70i...
- Seite 37 Connecting cable 820S0-6-3177-00 350L Upper computer cable 801S0-6-2572-01 1000L Lower computer cable 815S0-6-2573-00 1800L Sensor cable 818S0-6-2576-00 450L Knob 52916-2-0022-G1 D50xM16x22xD8 Inner tube 195E5-6-1071-B0 40x80x129 Flat washer D24*D16*1.5T 55116-1-2415-NA D24*D16*1.5T Round wheel 84302-6-2175-00 D70.5*23 Bolt M5x0.8x12L 52605-2-0012-N0 M5x0.8x12L Allen bolt M8*1.25*40L 50308-5-0040-F3 M8*1.25*40L Adaptor...
-
Seite 38: Explosionszeichnung
Explosionszeichnung 60 77 49 59 54 51 53 52 55 56 34 33 18 27 26 72 73 BX70i... -
Seite 39: Garantie
GARANTIE Trainingsgeräte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 40 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. BX70i...
-
Seite 41: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... - Seite 42 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! BX70i...
- Seite 44 Ergometer BX70i Ergometer Ergometer BX70i BX70i...
