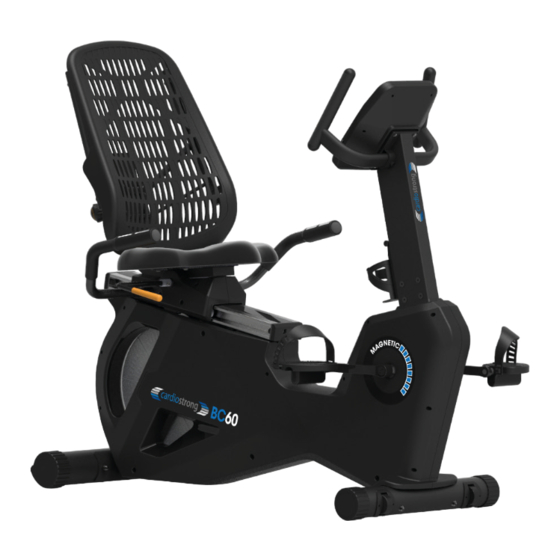

CARDIOSTRONG BC60 Montage- Und Bedienungsanleitung
Liegeergometer
Quelle: cardiostrong.de, sport-tiedje.de
Vorschau ausblenden
Andere Handbücher für BC60:
- Montage- und bedienungsanleitung (60 Seiten) ,
- Montage- und bedienungsanleitung (52 Seiten)
Verwandte Anleitungen für CARDIOSTRONG BC60
Inhaltszusammenfassung für CARDIOSTRONG BC60
- Seite 1 Montage- und Bedienungsanleitung max. 120 kg ~ 60 Min. 54 kg L 128 | B 67 | H 121 CSTBC60.01.08 Art.-Nr. CST-BC60 Liegeergometer BC60...
- Seite 2 BC60...
- Seite 3 Table des matières ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktion Einschalten und Einstellung des Gerätes Programme 3.4.1 MANUAL - Manuelles Programm 3.4.2 PROG - Voreingestellte Programme 3.4.3 USER - Benutzerdefiniertes Programm 3.4.4 H.R.C.
- Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT BC60...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke cardiostrong entschieden haben. cardiostrong bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei cardiostrong Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger...
- Seite 6 ⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! BC60...
- Seite 7 ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Trittfrequenz (Umdrehungen pro Minute) Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Watt Widerstandsstufe Benutzerspeicher: Trainingsprogramme insgesamt: Manuelle Programme: Voreingestellte Programme: Wattgesteuerte Programme: Herzfrequenzgesteuerte Programme: Benutzerdefinierte Programme:...
- Seite 8 Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. BC60...
- Seite 9 Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Elektroschocks zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠...
- Seite 10 (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. BC60...
- Seite 11 MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 12 Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. hinterer Standfuß Rahmen Bremshebel vorderer Konsole Standfuß Konsolenmast Sitzpolster Rücken- lehne Lenker BC60...
- Seite 13 Handgriffe mit Sitzrahmen Handpulssensoren Riemenpedale (R) Rückenlehnen- Flaschenhalterung Pedale halterung Riemenpedale (L) Unterlegscheibe M8 Schraube M8x90 Federscheibe M8 Schraube M6x16 Schraube M8x20 Schraube M8x35 Schraube M8x40 Mutter M8 Unterlegscheibe M8 Werkzeug Netzstecker...
- Seite 14 Schritt 1: Montage des hinteren Standfußes Befestigen Sie den hinteren Standfuß (B) mit zwei Schrauben (N1), zwei Federscheiben (N2), zwei Unterlegscheiben (N3) und zwei Muttern (N4) an dem Hauptrahmen (A). Ziehen Sie die Schrauben mit dem Werkzeug fest an. BC60...
- Seite 15 Schritt 2: Montage des vorderen Standfußes Befestigen Sie den vorderen Standfuß (C) mit zwei Schrauben (N5), zwei Federscheiben (N2) und zwei Unterlegscheiben (N3) an dem Hauptrahmen (A). Ziehen Sie die Schrauben mit dem Werkzeug fest an.
- Seite 16 Entfernen Sie zunächst die vormontierten Muttern (D2) und Unterlegscheiben (D1) von dem Lenker (I). Befestigen Sie den Lenker (I) mit den zwei zuvor entfernten Unterlegscheiben (D1) und zwei Muttern (D2) am Konsolenmast (D). Ziehen Sie die Muttern mit dem Werkzeug fest an. BC60...
- Seite 17 Schritt 4: Montage des Sitzrahmens, der Handgriffe & des Bremshebels Befestigen Sie den Sitzrahmen (P) mit vier Schrauben (N13) an der Schiebevorrichtung (A56). Verbinden Sie das Sensorkabel (J1-1) mit dem Kabel A3. ࣑ ACHTUNG Achten Sie darauf, die Kabel bei dem folgenden Schritt nicht einzuklemmen. Stecken Sie die überschüssigen Kabel in das Innere des linken Handgriffes (J1).
- Seite 18 Schieben Sie den Bremshebel (E) in die entsprechende Aufnahme der Schiebevorrichtung (A56). Befestigen Sie den Bremshebel (E) an der Schiebevorrichtung (A56) mit der Verschlussschraube (N10). Befestigen Sie das Sitzpolster (G) am Sitzrahmen (P) mit vier Schrauben (N8). 10. Ziehen Sie die Schrauben fest an. BC60...
- Seite 19 Schritt 5: Montage der Rückenlehne Befestigen Rückenlehne (H) mit vier Schrauben (N7) und vier Unterlegscheiben (N14) an der Lehnenrahmen (O). Schieben Lehnenrahmen auf die Aufnahme des Sitzrahmens (P). Befestigen Lehnenrahmen dem mit dem Drehknopf (O1) am Sitzrahmen (P). Ziehen Sie die Schrauben mit dem Werkzeug fest an.
- Seite 20 Einstellung des Gerätes Einstellung der horizontalen Sitzposition Um den Sitz horizontal zu verstellen, ziehen Sie den Hebel unter dem Sitz nach oben. Wenn Sie die richtige Sitzposition gefunden haben, drücken Sie den Hebel wieder nach unten, um die Position zu fixieren. BC60...
- Seite 21 Einstellung der Rückenlehne Lösen Sie den Drehknopf. Stellen Sie die Höhe der Rückenlehne ein, indem Sie sie entlang des Sitzrahmens hoch und runter bewegen, bis Sie die gewünschte Höhe erreicht haben. Drehen Sie den Drehknopf wieder fest an, wenn Sie die gewünschte Position erreicht haben, um die Position zu fixieren.
- Seite 22 Das Gerät darf nicht an eine Mehrfachsteckdose angeschlossen werden, da ansonsten nicht gewährleistet werden kann, dass das Gerät mit ausreichend Strom versorgt wird. Technische Fehler können die Folge sein. Stecken Sie den Netzstecker in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen Sicherheit entsprechen. BC60...
- Seite 23 BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige...
- Seite 24 55 / 75 / 90% der max. Herzfrequenz; (Herzfrequenzkontrolle) manueller Zielpuls (TAG) Age (Alter) 10 - 99 Jahre Height (Größe) 100 - 200 cm 20 - 150 kg Beachten Sie, dass das Weight (Gewicht) maximale Benutzergewicht 120 kg beträgt BC60...
- Seite 25 Tastenfunktion START Mit dieser Taste können Sie das Training STOP starten und anhalten. RECOVERY Herzfrequenzerholungsstatus prüfen Trainingsmodus auswählen PLUS oder Funktionswert erhöhen Trainingsmodus auswählen MINUS oder Funktionswert senken Im Stopp-Modus Taste drücken, um zum RESET Hauptmenü zurückzukehren QUICK KEY Schnellauswahl der voreingestellten P1 - P12 Programme (12 Programme) MODE...
- Seite 26 Stellen Sie die Benutzerdaten mit den +/- Tasten ein: SEX (Geschlecht), AGE (Alter), HEIGHT (Größe) und WEIGHT (Gewicht) und bestätigen Sie jeden Wert mit der MODE Taste (Abb. 5-8). Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 Abbildung 5 Abbildung 6 Abbildung 7 Abbildung 8 BC60...
- Seite 27 Programme Nachdem Sie die Benutzerdaten eingegeben haben, drücken Sie die MODE Taste . Wählen Sie im Hauptmenü mit den +/- Tasten eines der Programme aus: Manual (manuelles Training): Program (voreingestellte Trainingsprogramme): User Setting (benutzerdefiniertes Trainingsprogramm): H.R.C. (herzfrequenzgesteuerte Trainingsprogamme): Watt (wattgesteuertes Trainingsprogramm): Recovery (Fitnesstest) 3.4.1 MANUAL - Manuelles Programm...
- Seite 28 Um das Programm zu starten, drücken Sie die START Taste. Um das Programm zu pausieren, drücken Sie die STOP Taste. Um zu dem Programm zurückzukehren, drücken Sie die RESET Taste. Um in das Hauptmenü zurückzukehren, halten Sie die RESET Taste für 3 Sekunden gedrückt. BC60...
- Seite 29 Abbildung 17 Abbildung 18 Abbildung 19 Abbildung 20 Abbildung 21 Abbildung 22 Abbildung 23 Abbildung 24...
- Seite 30 Profile der voreingestellten Trainingsprogramme: BC60...
- Seite 31 3.4.3 USER - Benutzerdefiniertes Programm Wählen Sie das Benutzerprogramm (USER) im Hauptmenü mit den +/- Tasten aus und bestätigen Sie mit der MODE Taste (Abb. 25). HINWEIS Für jedes Benutzerprofil (U1-U4) kann ein Benutzerprogramm festgelegt werden. Legen Sie für jedes der acht Segmente einen Widerstand mit den +/- Tasten fest und bestätigen Sie jede Eingabe mit der MODE Taste (Abb.
- Seite 32 Um das Programm zu pausieren, drücken Sie die STOP Taste. Um zu dem Programm zurückzukehren, drücken Sie die RESET Taste. Um in das Hauptmenü zurückzukehren, halten Sie die RESET Taste für 3 Sekunden gedrückt. Abbildung 31 Abbildung 32 Abbildung 33 Abbildung 34 BC60...
- Seite 33 Abbildung 35 Abbildung 36 Abbildung 37 Abbildung 38...
- Seite 34 Um das Programm zu pausieren, drücken Sie die STOP Taste. Um zu dem Programm zurückzukehren, drücken Sie die RESET Taste. Um in das Hauptmenü zurückzukehren, halten Sie die RESET Taste für 3 Sekunden gedrückt. Abbildung 39 Abbildung 40 Abbildung 41 Abbildung 42 Abbildung 43 Abbildung 44 BC60...
- Seite 35 3.4.6 RECOVERY - Erholungsherzfrequenz Um Ihre Erholungsherzfrequenz messen zu lassen, drücken Sie die RECOVERY Taste nach einer Trainingseinheit. Umfassen Sie mit beiden Händen die Handpulssensoren. Innerhalb von 60 Sekunden wird Ihre Erholungsherzfrequenz berechnet und in Form einer Note (F1-F6) dargestellt. F1 stellt hier die beste, F6 widerum die schlechteste Bewertung dar (Abb. 47-48) Um in das Hauptmenü...
- Seite 36 Stellen Sie sich vor das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.4 dieser Bedienungsanleitung. BC60...
- Seite 37 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 38 Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. BC60...
- Seite 39 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten.
- Seite 40 Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Liegeergometer Modellbezeichnung: Liegeergometer BC60 Artikelnummer: CST-BC60 BC60...
- Seite 41 Teileliste Bezeichnung (ENG) Anz. Nr. Bezeichnung (ENG) Anz. MAIN FRAME FLYWHEEL COVER MOTOR SENSOR WIRE SCREW M5X12L SENSOR WIRE 450mm A2-1 WASHER Φ5.5XΦ12X2T BEARING 6200 2RS SENSOR WIRE 400mm SENSOR WIRE 900mm SENSOR WIRE 1100mm ONE-WAY BEARING SENSOR WIRE HOUSING NUT 3/8”-26X4.5T SENSOR WIRE 700mm BUSH Φ10XΦ15.8X9mm...
- Seite 42 BUSHING SCREW M8x102LxS20L BEARING 6300 2RS SPRING WASHER Φ8.5xΦ13.5x2.5T SCREW ST3.5X16mm WASHER Φ8XΦ19X2T REAR STABILIZER NUT M8 END CAP Φ89( L ) SCREW M8x90LxS20L END CAP Φ89( R ) SCREW M8X16mm FRONT STABILIZER SCREW M8x35LxS17L END CAP SCREW M8x20mm BC60...
- Seite 43 SCREW M6x16mm KNOB SCREW M5x16mm END CAP SCREW END CAP SCREW M8x40LxS18L BACK PAD SUPPORT TUBE WASHER Φ8XΦ19X2T END CAP BACK PAD ADAPTOR...
- Seite 44 Explosionszeichnung BC60...
- Seite 45 GARANTIE Trainingsgeräte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 46 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. BC60...
- Seite 47 KONTAKT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Åbningstider kan findes på...
- Seite 48 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! BC60...
- Seite 49 Notizen...
- Seite 50 Notizen BC60...
- Seite 52 Liegeergometer BC60...
