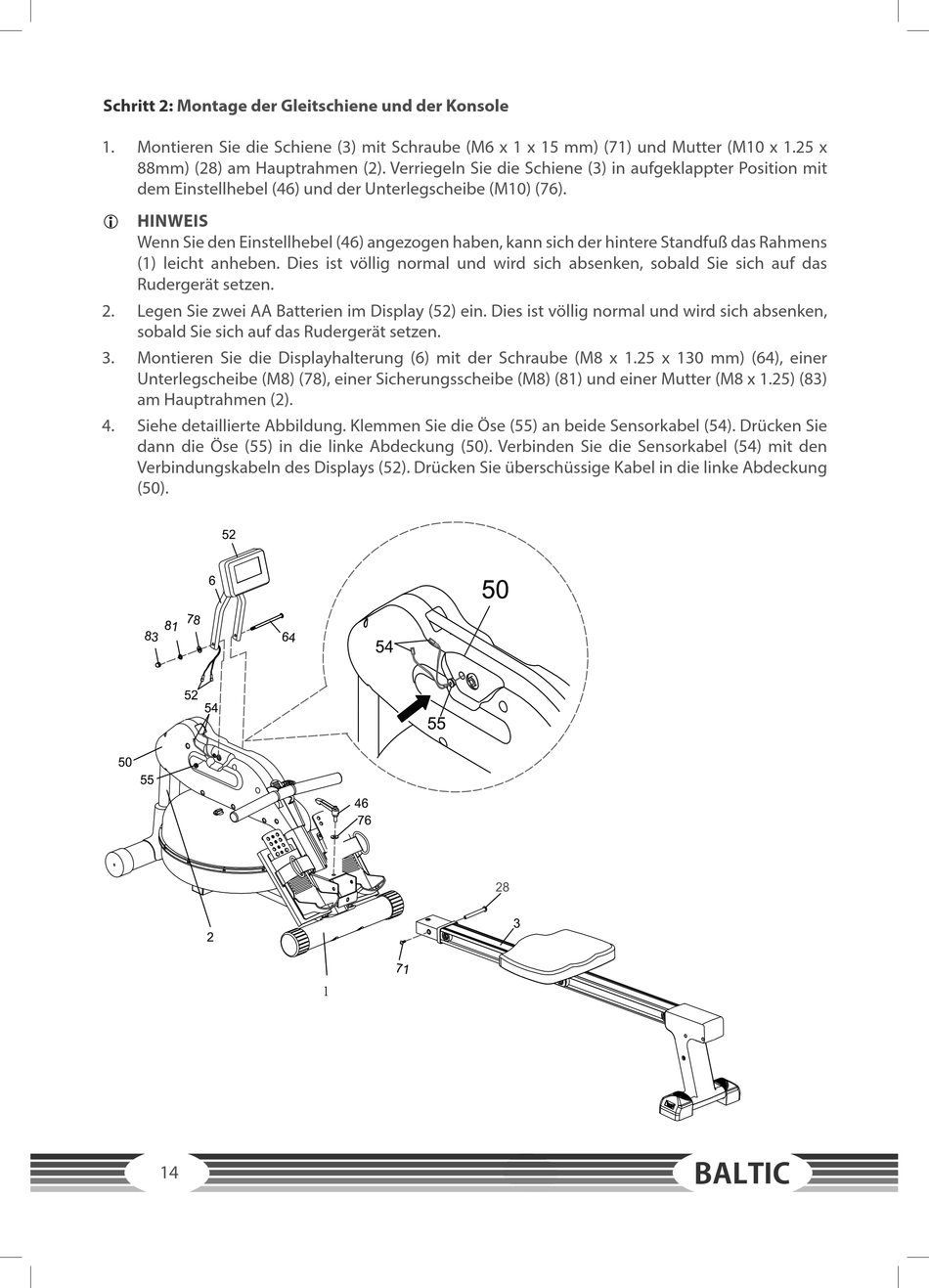

Schritt 2: Montage der Gleitschiene und der Konsole
1. Montieren Sie die Schiene (3) mit Schraube (M6 x 1 x 15 mm) (71) und Mutter (M10 x 1.25 x
88mm) (28) am Hauptrahmen (2). Verriegeln Sie die Schiene (3) in aufgeklappter Position mit
dem Einstellhebel (46) und der Unterlegscheibe (M10) (76).
HINWEIS
L
Wenn Sie den Einstellhebel (46) angezogen haben, kann sich der hintere Standfuß das Rahmens
(1) leicht anheben. Dies ist völlig normal und wird sich absenken, sobald Sie sich auf das
Rudergerät setzen.
2. Legen Sie zwei AA Batterien im Display (52) ein. Dies ist völlig normal und wird sich absenken,
sobald Sie sich auf das Rudergerät setzen.
3. Montieren Sie die Displayhalterung (6) mit der Schraube (M8 x 1.25 x 130 mm) (64), einer
Unterlegscheibe (M8) (78), einer Sicherungsscheibe (M8) (81) und einer Mutter (M8 x 1.25) (83)
am Hauptrahmen (2).
4. Siehe detaillierte Abbildung. Klemmen Sie die Öse (55) an beide Sensorkabel (54). Drücken Sie
dann die Öse (55) in die linke Abdeckung (50). Verbinden Sie die Sensorkabel (54) mit den
Verbindungskabeln des Displays (52). Drücken Sie überschüssige Kabel in die linke Abdeckung
(50).
