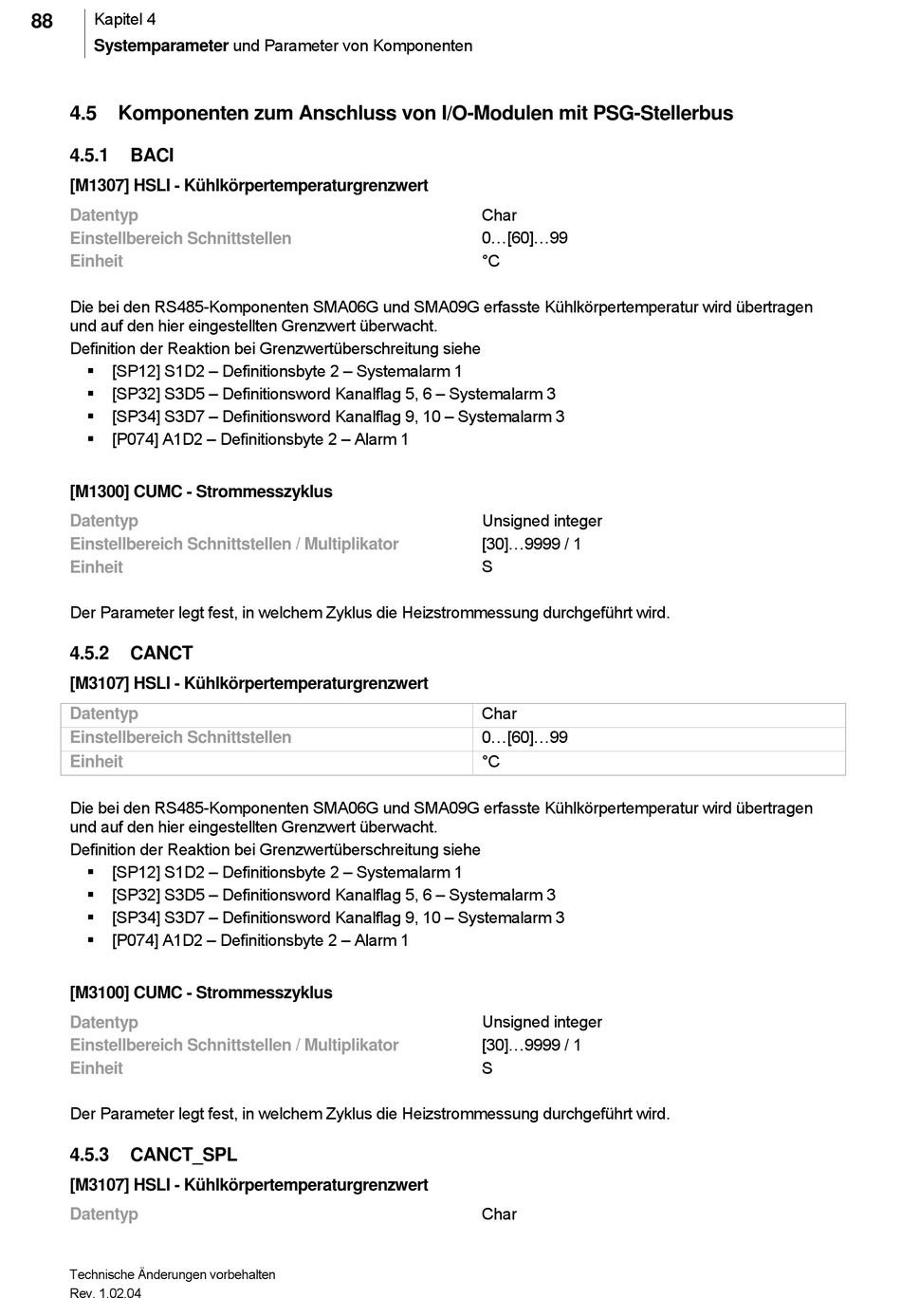

Kapitel 4
88
Systemparameter und Parameter von Komponenten
4.5

Komponenten zum Anschluss von I/O-Modulen mit PSG-Stellerbus

4.5.1

BACI

[M1307] HSLI - Kühlkörpertemperaturgrenzwert
Datentyp
Einstellbereich Schnittstellen
Einheit
Die bei den RS485-Komponenten SMA06G und SMA09G erfasste Kühlkörpertemperatur wird übertragen
und auf den hier eingestellten Grenzwert überwacht.
Definition der Reaktion bei Grenzwertüberschreitung siehe
 [SP12] S1D2 – Definitionsbyte 2 – Systemalarm 1
 [SP32] S3D5 – Definitionsword Kanalflag 5, 6 – Systemalarm 3
 [SP34] S3D7 – Definitionsword Kanalflag 9, 10 – Systemalarm 3
 [P074] A1D2 – Definitionsbyte 2 – Alarm 1
[M1300] CUMC - Strommesszyklus
Datentyp
Einstellbereich Schnittstellen / Multiplikator
Einheit
Der Parameter legt fest, in welchem Zyklus die Heizstrommessung durchgeführt wird.
4.5.2

CANCT

[M3107] HSLI - Kühlkörpertemperaturgrenzwert
Datentyp
Einstellbereich Schnittstellen
Einheit
Die bei den RS485-Komponenten SMA06G und SMA09G erfasste Kühlkörpertemperatur wird übertragen
und auf den hier eingestellten Grenzwert überwacht.
Definition der Reaktion bei Grenzwertüberschreitung siehe
 [SP12] S1D2 – Definitionsbyte 2 – Systemalarm 1
 [SP32] S3D5 – Definitionsword Kanalflag 5, 6 – Systemalarm 3
 [SP34] S3D7 – Definitionsword Kanalflag 9, 10 – Systemalarm 3
 [P074] A1D2 – Definitionsbyte 2 – Alarm 1
[M3100] CUMC - Strommesszyklus
Datentyp
Einstellbereich Schnittstellen / Multiplikator
Einheit
Der Parameter legt fest, in welchem Zyklus die Heizstrommessung durchgeführt wird.
4.5.3

CANCT_SPL

[M3107] HSLI - Kühlkörpertemperaturgrenzwert
Datentyp
Technische Änderungen vorbehalten
Rev. 1.02.04
Char
0...[60]...99
°C
Unsigned integer
[30]...9999 / 1
S
Char
0...[60]...99
°C
Unsigned integer
[30]...9999 / 1
S
Char
