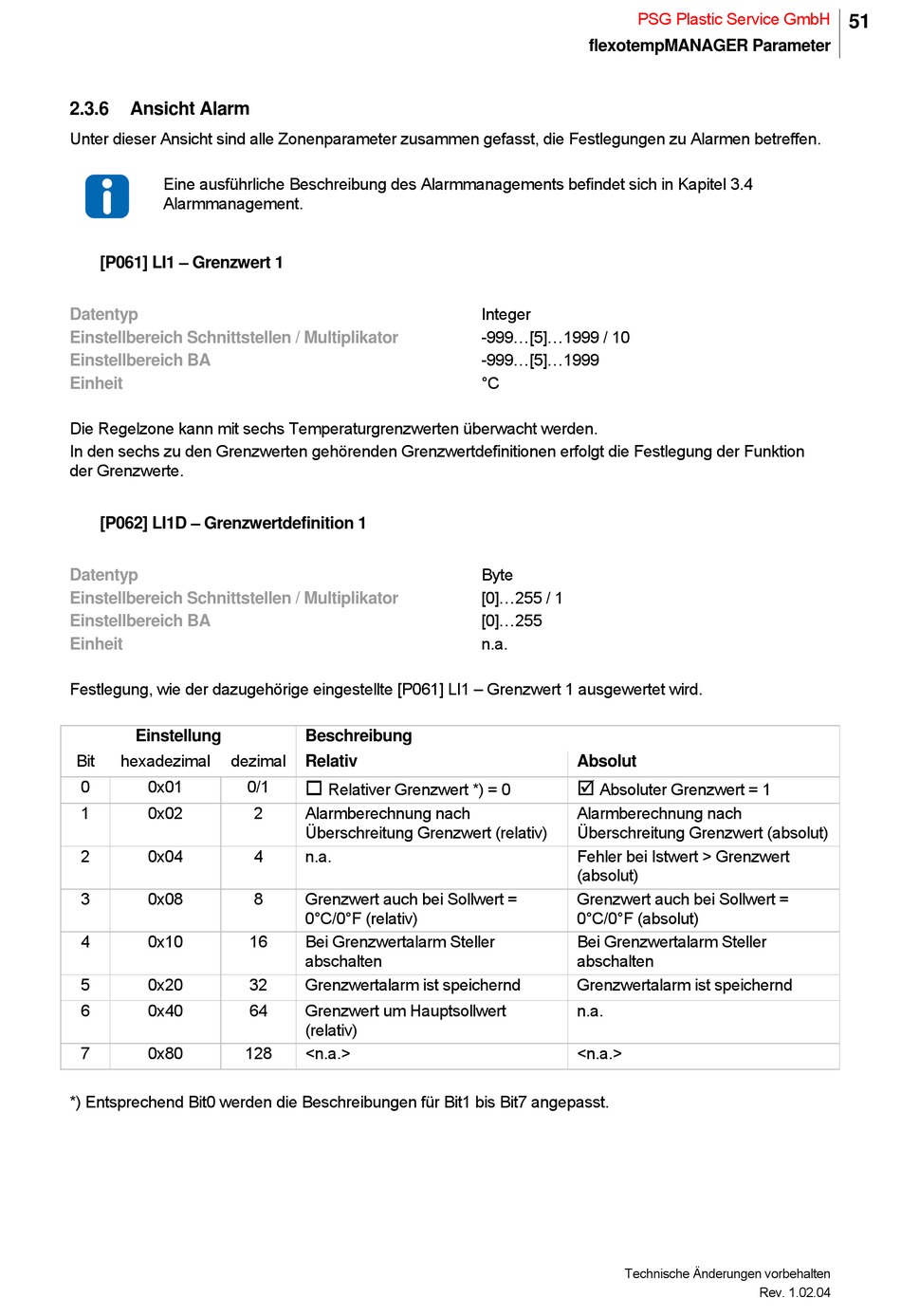

Ansicht Alarm - PSG flexotemp Bedienungsanleitung

2.3.6

Ansicht Alarm

Unter dieser Ansicht sind alle Zonenparameter zusammen gefasst, die Festlegungen zu Alarmen betreffen.
Eine ausführliche Beschreibung des Alarmmanagements befindet sich in Kapitel 3.4
Alarmmanagement.
[P061] LI1 – Grenzwert 1
Datentyp
Einstellbereich Schnittstellen / Multiplikator
Einstellbereich BA
Einheit
Die Regelzone kann mit sechs Temperaturgrenzwerten überwacht werden.
In den sechs zu den Grenzwerten gehörenden Grenzwertdefinitionen erfolgt die Festlegung der Funktion
der Grenzwerte.
[P062] LI1D – Grenzwertdefinition 1
Datentyp
Einstellbereich Schnittstellen / Multiplikator
Einstellbereich BA
Einheit
Festlegung, wie der dazugehörige eingestellte [P061] LI1 – Grenzwert 1 ausgewertet wird.
Einstellung
Bit hexadezimal dezimal
0 0x01
1 0x02
2 0x04
3 0x08
4 0x10
5 0x20
6 0x40
7 0x80
*) Entsprechend Bit0 werden die Beschreibungen für Bit1 bis Bit7 angepasst.
Beschreibung
Relativ
0/1 
Relativer Grenzwert *) = 0
2 Alarmberechnung nach
Überschreitung Grenzwert (relativ)
4 n.a.
8 Grenzwert auch bei Sollwert =
0°C/0°F (relativ)
16 Bei Grenzwertalarm Steller
abschalten
32 Grenzwertalarm ist speichernd
64 Grenzwert um Hauptsollwert
(relativ)
128 <n.a.>
PSG Plastic Service GmbH
flexotempMANAGER Parameter
Integer
-999...[5]...1999 / 10
-999...[5]...1999
°C
Byte
[0]...255 / 1
[0]...255
n.a.
Absolut

Absoluter Grenzwert = 1
Alarmberechnung nach
Überschreitung Grenzwert (absolut)
Fehler bei Istwert > Grenzwert
(absolut)
Grenzwert auch bei Sollwert =
0°C/0°F (absolut)
Bei Grenzwertalarm Steller
abschalten
Grenzwertalarm ist speichernd
n.a.
<n.a.>
