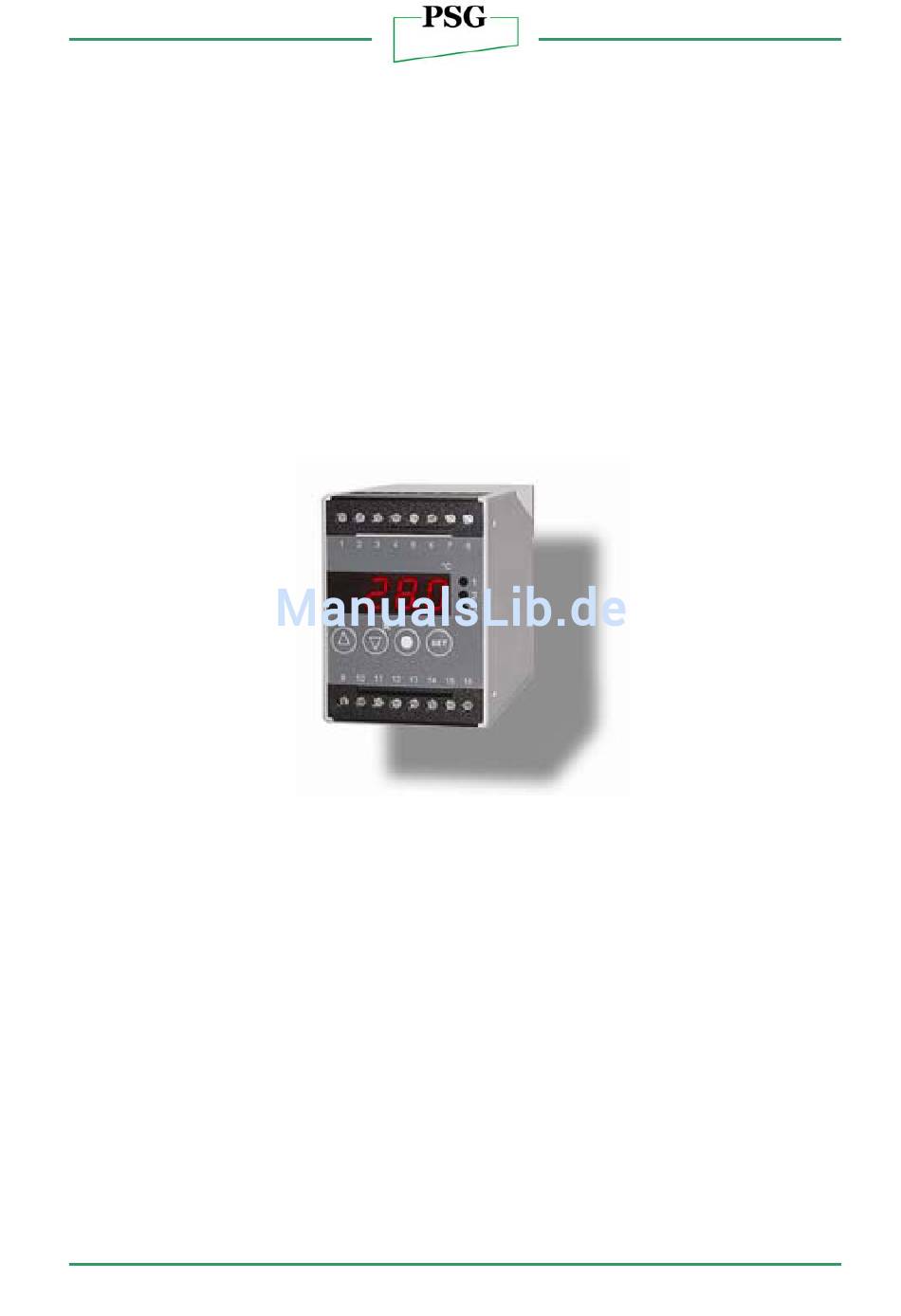

- Seite 1 Bedienungsanleitung Temperaturregler ST49 Revision 1.1, vom 31.03.2008 PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de...
-
Seite 3: Inhaltsverzeichnis
Probenfiltereinheit PFE, Sondenrohr und Heizmanschette ..23 Statusanzeigen und Fehlermeldungen................23 Solid State Relais SSR (optional)...................24 Anschlussplan ........................26 Technische Daten......................27 10. Abmessungen.........................29 11. Software .........................30 PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 3 von 32... -
Seite 4: Benutzerhinweise
Produktangaben, sowie Auslassungen, ohne vorherige Bekanntgabe zu korrigieren, beziehungsweise zu ändern. PSG übernimmt keinerlei Haftung für Schäden, Verletzungen bzw. Aufwendungen, die auf vorgenannte Gründe zurückzuführen sind. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 4 von 32... -
Seite 5: Produktbeschreibung Und Anwendung
Jedes Regelmodul wird über entsprechende Parameter konfiguriert. Blockschaltbild der Regelstruktur / Zuordnung der Ausgänge zu den Regelkreisen (Werkseinstellung) PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 5 von 32... -
Seite 6: Bedienfeld Und Anzeigen
Lampe 1: Schaltzustand Ausgang K2 (Begrenzer, Parameter H42) Lampe 2: Schaltzustand Ausgang S3 (PID Heizen, Spannung für SSR-Modul) Lampe 3: PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 6 von 32... -
Seite 7: Einstellungen
Der letzte Parameter des jeweiligen Untermenüs (z.B. C99, b99, ...) entspricht dem aktuellen Passwort dieser Ebene und kann dort verändert werden. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 7 von 32... -
Seite 8: Parametrierung Des Sollwertes
* Die Aktivierung des 2. Sollwertes C2 wird in der Anzeige durch einen blinkenden rechten Punkt angezeigt. Er kann entweder über den Schalteingang oder über die Funktionstaste 1 aktiviert werden (parameterabhängig). PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 8 von 32... -
Seite 9: Parametertabellen Und -Erklärungen
Mindestaktionszeit Regelkreis 2 0...400 Sek. 0 Sek. "Aus" Funktion Regelkreis 2 bei 0: bei Fehler ab Fühlerfehler 1: bei Fehler an PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 9 von 32... - Seite 10 Grenzwertalarm 5: wie 4, nach 10 Min. wiederkehrend 6: wie 4, nach 30 Min. wiederkehrend Hysterese Alarmkreis 0,1...99,9°K 1°K PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 10 von 32...
- Seite 11 Sollwertes fällt, also die Leistungszufuhr unterbricht. Bei der Kühlfunktion zieht der Kontakt erst an, wenn der Istwert größer ist, als der vorgegebene Sollwert. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 11 von 32...
- Seite 12 Sollwertes fällt, also die Leistungszufuhr unterbricht. Bei der Kühlfunktion zieht der Kontakt erst an, wenn der Istwert größer ist, als der vorgegebene Sollwert. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 12 von 32...
- Seite 13 C49: Funktion Regelkreis 3 bei Fühlerfehler Bei Fühlerfehler nimmt der ausgewählte Regelkontakt (siehe H41, 42, 43) den hier eingestellten Zustand ein. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 13 von 32...
- Seite 14 Hier ist auswählbar, ob im Alarmfall die Anzeige blinken soll und/oder der Summer ertönen soll. Ein Fühler-Alarm (Anzeige F1L oder F1H) wird unabhängig davon durch eine blinkende Anzeige angezeigt und der Summer ertönt. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 14 von 32...
- Seite 15 (Diagramm links) zur Verfügung gestellt. Kühlen C87: Funktion PID-Regelkreis bei Fühlerfehler Bei Fühlerfehler nimmt die PID-Stellgröße den hier eingestellten Zustand ein. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 15 von 32...
- Seite 16 Bei ± 100 % bleibt der entsprechende Ausgang dauerhaft aktiv (Synchronisation). C99: Passwort Mit diesem Parameter ist das Passwort für die C- Ebene einstellbar. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 16 von 32...
- Seite 17 Parameter A51 und A52 vorgenommen. Es können stets nur positive Spannungen ausgegeben werden. b99: Passwort Mit diesem Parameter ist das Passwort für die b-Ebene einstellbar. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 17 von 32...
- Seite 18 Veränderung der Parameter über die Tasten nicht möglich. Beim Versuch, die Parameter trotz Tastenverriegelung zu verstellen, erscheint die Meldung „===“ in der Anzeige. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 18 von 32...
- Seite 19 Mit diesem Parameter muss die Netzfrequenz 50/60 Hz ausgewählt werden. H99: Passwort Mit diesem Parameter ist das Passwort für die H-Ebene einstellbar. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 19 von 32...
- Seite 20 Sofern d0 > 0 wird mit d9 = 1 eine Abtauung eingeleitet. Das Abtauintervall wird dabei wieder zurückgesetzt (Synchronisation der Abtauung). d99 Passwort Mit diesem Parameter ist das Passwort für die d-Ebene einstellbar. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 20 von 32...
- Seite 21 Ausgabewert "0" Leistung 0...10,0 V 0,0 V Ausgabewert volle Heizleistung 0...10,0 V 10,0 V (0..100,0 %) Passwort A-Ebene -99..999 PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 21 von 32...
- Seite 22 Wenn mit 100 % Heizleistung geheizt werden soll, wird die in A55 eingestellte Spannung ausgegeben. A99 Passwort Mit diesem Parameter ist das Passwort für die A-Ebene einstellbar. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 22 von 32...
-
Seite 23: Einstellungsänderungen Für Elektrisch Beheizte Probenfiltereinheit Pfe, Sondenrohr Und Heizmanschette
Falls ein Fehler im Parameterspeicher erkannt wird (Anzeige EP) und deshalb die eingespeicherten Einstellungen nicht verwertet werden können, werden die Regelkontakte in den stromlosen Zustand gebracht. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 23 von 32... -
Seite 24: Solid State Relais Ssr (Optional)
Erfolgt eine Ansteuerung über die Klemmen 3 und 4 (LED „control“ leuchtet, so muss die Glimmlampe „power“ erlöschen. Ist dies nicht der Fall, weist dies auf einen defekten Halbleiter hin. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 24 von 32... - Seite 25 E2 = bis 25 A / 250 VAC Montagehinweise Der Kühlkörper E2 besitzt Halterungsführungen zur Aufnahme von Muttern, mit deren Hilfe das elektronische Lastrelais befestigt wird. PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 25 von 32...
-
Seite 26: Anschlussplan
8. Anschlussplan PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 26 von 32... -
Seite 27: Technische Daten
230 VAC +/-10 %, (50/60 Hz) Leistungsaufnahme max. 2,2 VA Anschlüsse Schraubklemmen 2x 8-polig, für Kabel bis 2,5 mm². PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 27 von 32... - Seite 28 Bei Hutschienenmontage: Hutschienenbreite max. 34 mm Bei Schraubmontage: maximaler Schraubendurchmesser 4 mm Maße (H x B x T) 75 x 55 x 110 mm PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 28 von 32...
-
Seite 29: Abmessungen
10. Abmessungen Regler Solid State Relais PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 29 von 32... -
Seite 30: Software
Die Versionsnummer der Software kann durch das gleichzeitige Drücken der SET + AUF + AB -Taste abgerufen werden. Aktuelle Softwareversion: .105 PSG Petro Service GmbH & Co. KG, Tel.: +49 (0) 6171 / 9750-0, FAX: -30, Email: info@psg-petroservice.de Seite 30 von 32... - Seite 32 PSG Petro Service GmbH & Co. KG Industriestr. 8a D-61449 Steinbach/Ts. Tel.: +49 (0) 6171 / 9750-0 Fax: +49 (0) 6171 / 9750-30 Email: info@psg-petroservice.de Web: www.psg-petroservice.de...
