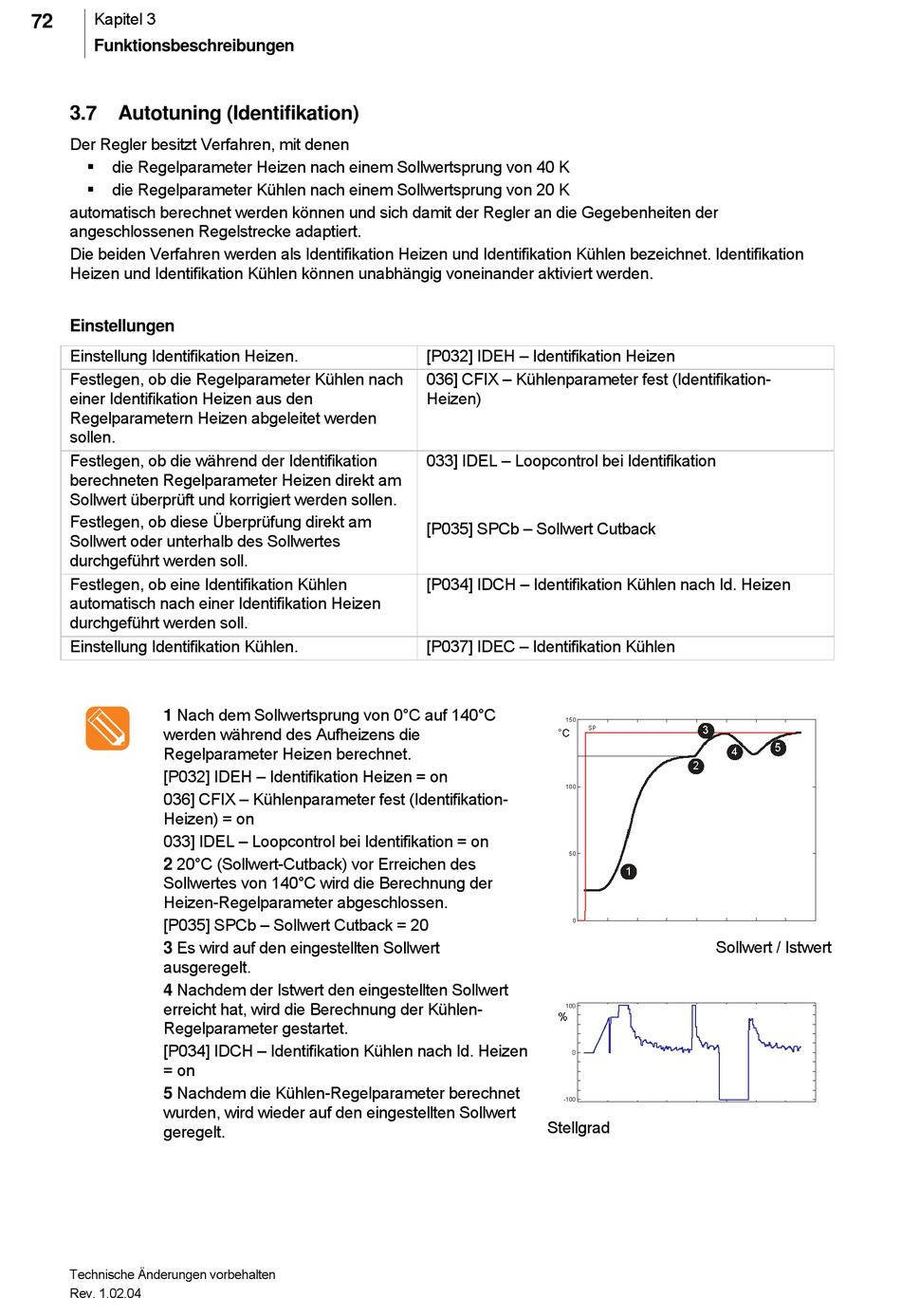

Kapitel 3
72
Funktionsbeschreibungen
3.7
Autotuning (Identifikation)
Der Regler besitzt Verfahren, mit denen
die Regelparameter Heizen nach einem Sollwertsprung von 40 K
die Regelparameter Kühlen nach einem Sollwertsprung von 20 K
automatisch berechnet werden können und sich damit der Regler an die Gegebenheiten der
angeschlossenen Regelstrecke adaptiert.
Die beiden Verfahren werden als Identifikation Heizen und Identifikation Kühlen bezeichnet. Identifikation
Heizen und Identifikation Kühlen können unabhängig voneinander aktiviert werden.
Einstellungen
Einstellung Identifikation Heizen.
Festlegen, ob die Regelparameter Kühlen nach
einer Identifikation Heizen aus den
Regelparametern Heizen abgeleitet werden
sollen.
Festlegen, ob die während der Identifikation
berechneten Regelparameter Heizen direkt am
Sollwert überprüft und korrigiert werden sollen.
Festlegen, ob diese Überprüfung direkt am
Sollwert oder unterhalb des Sollwertes
durchgeführt werden soll.
Festlegen, ob eine Identifikation Kühlen
automatisch nach einer Identifikation Heizen
durchgeführt werden soll.
Einstellung Identifikation Kühlen.
1 Nach dem Sollwertsprung von 0°C auf 140°C
werden während des Aufheizens die
Regelparameter Heizen berechnet.
[P032] IDEH – Identifikation Heizen = on
036] CFIX – Kühlenparameter fest (Identifikation-
Heizen) = on
033] IDEL – Loopcontrol bei Identifikation = on
2 20°C (Sollwert-Cutback) vor Erreichen des
Sollwertes von 140°C wird die Berechnung der
Heizen-Regelparameter abgeschlossen.
[P035] SPCb – Sollwert Cutback = 20
3 Es wird auf den eingestellten Sollwert
ausgeregelt.
4 Nachdem der Istwert den eingestellten Sollwert
erreicht hat, wird die Berechnung der Kühlen-
Regelparameter gestartet.
[P034] IDCH – Identifikation Kühlen nach Id. Heizen
= on
5 Nachdem die Kühlen-Regelparameter berechnet
wurden, wird wieder auf den eingestellten Sollwert
geregelt.
Technische Änderungen vorbehalten
Rev. 1.02.04
[P032] IDEH – Identifikation Heizen
036] CFIX – Kühlenparameter fest (Identifikation-
Heizen)
033] IDEL – Loopcontrol bei Identifikation
[P035] SPCb – Sollwert Cutback
[P034] IDCH – Identifikation Kühlen nach Id. Heizen
[P037] IDEC – Identifikation Kühlen
Stellgrad
Sollwert / Istwert
