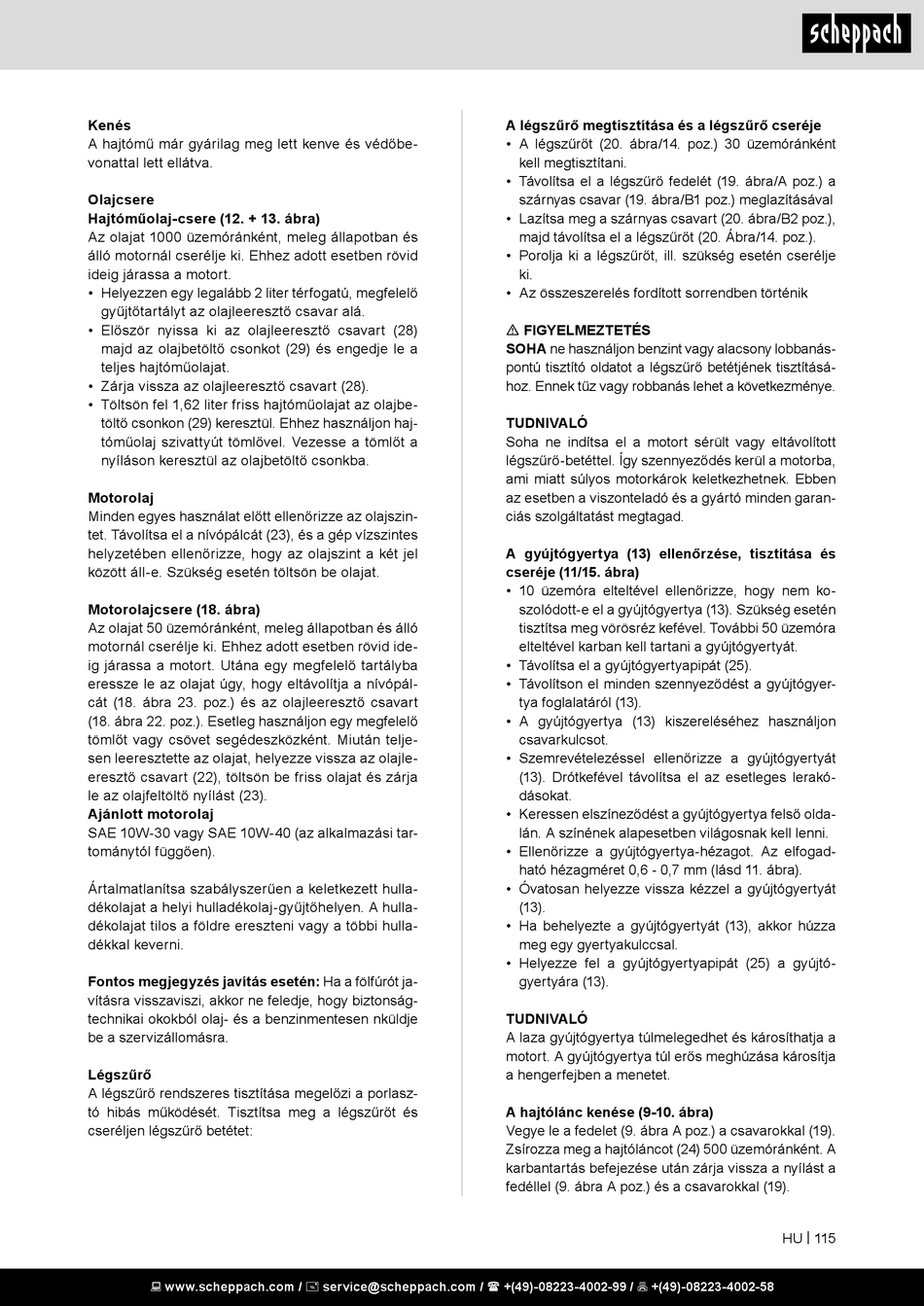

Scheppach DP3000 Original Bedienungsanleitung Seite 115

Kenés
A hajtómű már gyárilag meg lett kenve és védőbe-
vonattal lett ellátva.
Olajcsere
Hajtóműolaj-csere (12. + 13. ábra)
Az olajat 1000 üzemóránként, meleg állapotban és
álló motornál cserélje ki. Ehhez adott esetben rövid
ideig járassa a motort.
• Helyezzen egy legalább 2 liter térfogatú, megfelelő
gyűjtőtartályt az olajleeresztő csavar alá.
• Először nyissa ki az olajleeresztő csavart (28)
majd az olajbetöltő csonkot (29) és engedje le a
teljes hajtóműolajat.
• Zárja vissza az olajleeresztő csavart (28).
• Töltsön fel 1,62 liter friss hajtóműolajat az olajbe-
töltő csonkon (29) keresztül. Ehhez használjon haj-
tóműolaj szivattyút tömlővel. Vezesse a tömlőt a
nyíláson keresztül az olajbetöltő csonkba.
Motorolaj
Minden egyes használat előtt ellenőrizze az olajszin-
tet. Távolítsa el a nívópálcát (23), és a gép vízszintes
helyzetében ellenőrizze, hogy az olajszint a két jel
között áll-e. Szükség esetén töltsön be olajat.
Motorolajcsere (18. ábra)
Az olajat 50 üzemóránként, meleg állapotban és álló
motornál cserélje ki. Ehhez adott esetben rövid ide-
ig járassa a motort. Utána egy megfelelő tartályba
eressze le az olajat úgy, hogy eltávolítja a nívópál-
cát (18. ábra 23. poz.) és az olajleeresztő csavart
(18. ábra 22. poz.). Esetleg használjon egy megfelelő
tömlőt vagy csövet segédeszközként. Miután telje-
sen leeresztette az olajat, helyezze vissza az olajle-
eresztő csavart (22), töltsön be friss olajat és zárja
le az olajfeltöltő nyílást (23).
Ajánlott motorolaj
SAE 10W-30 vagy SAE 10W-40 (az alkalmazási tar-
tománytól függően).
Ártalmatlanítsa szabályszerűen a keletkezett hulla-
dékolajat a helyi hulladékolaj-gyűjtőhelyen. A hulla-
dékolajat tilos a földre ereszteni vagy a többi hulla-
dékkal keverni.
Fontos megjegyzés javítás esetén: Ha a fölfúrót ja-
vításra visszaviszi, akkor ne feledje, hogy biztonság-
technikai okokból olaj- és a benzinmentesen nküldje
be a szervizállomásra.
Légszűrő
A légszűrő rendszeres tisztítása megelőzi a porlasz-
tó hibás működését. Tisztítsa meg a légszűrőt és
cseréljen légszűrő betétet:
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A légszűrő megtisztítása és a légszűrő cseréje
• A légszűrőt (20. ábra/14. poz.) 30 üzemóránként
kell megtisztítani.
• Távolítsa el a légszűrő fedelét (19. ábra/A poz.) a
szárnyas csavar (19. ábra/B1 poz.) meglazításával
• Lazítsa meg a szárnyas csavart (20. ábra/B2 poz.),
majd távolítsa el a légszűrőt (20. Ábra/14. poz.).
• Porolja ki a légszűrőt, ill. szükség esetén cserélje
ki.
• Az összeszerelés fordított sorrendben történik
m FIGYELMEZTETÉS
SOHA ne használjon benzint vagy alacsony lobbanás-
pontú tisztító oldatot a légszűrő betétjének tisztításá-
hoz. Ennek tűz vagy robbanás lehet a következménye.
TUDNIVALÓ
Soha ne indítsa el a motort sérült vagy eltávolított
légszűrő-betéttel. Így szennyeződés kerül a motorba,
ami miatt súlyos motorkárok keletkezhetnek. Ebben
az esetben a viszonteladó és a gyártó minden garan-
ciás szolgáltatást megtagad.
A gyújtógyertya (13) ellenőrzése, tisztítása és
cseréje (11/15. ábra)
• 10 üzemóra elteltével ellenőrizze, hogy nem ko-
szolódott-e el a gyújtógyertya (13). Szükség esetén
tisztítsa meg vörösréz kefével. További 50 üzemóra
elteltével karban kell tartani a gyújtógyertyát.
• Távolítsa el a gyújtógyertyapipát (25).
• Távolítson el minden szennyeződést a gyújtógyer-
tya foglalatáról (13).
• A gyújtógyertya (13) kiszereléséhez használjon
csavarkulcsot.
• Szemrevételezéssel ellenőrizze a gyújtógyertyát
(13). Drótkefével távolítsa el az esetleges lerakó-
dásokat.
• Keressen elszíneződést a gyújtógyertya felső olda-
lán. A színének alapesetben világosnak kell lenni.
• Ellenőrizze a gyújtógyertya-hézagot. Az elfogad-
ható hézagméret 0,6 - 0,7 mm (lásd 11. ábra).
• Óvatosan helyezze vissza kézzel a gyújtógyertyát
(13).
• Ha behelyezte a gyújtógyertyát (13), akkor húzza
meg egy gyertyakulccsal.
• Helyezze fel a gyújtógyertyapipát (25) a gyújtó-
gyertyára (13).
TUDNIVALÓ
A laza gyújtógyertya túlmelegedhet és károsíthatja a
motort. A gyújtógyertya túl erős meghúzása károsítja
a hengerfejben a menetet.
A hajtólánc kenése (9-10. ábra)
Vegye le a fedelet (9. ábra A poz.) a csavarokkal (19).
Zsírozza meg a hajtóláncot (24) 500 üzemóránként. A
karbantartás befejezése után zárja vissza a nyílást a
fedéllel (9. ábra A poz.) és a csavarokkal (19).
