Gasdruckregler, Gasfilter Und Adapter Montieren - Truma MonoControl CS T Set Einbauanweisung

Gasdruckregler, Gasfilter und Adapter
montieren
Der Gasdruckregler sollte so montiert werden, dass das
Typenschild lesbar, der gelbe Resetknopf (Rücksetzung des
Crashsensors) erkennbar und gut erreichbar ist.
1

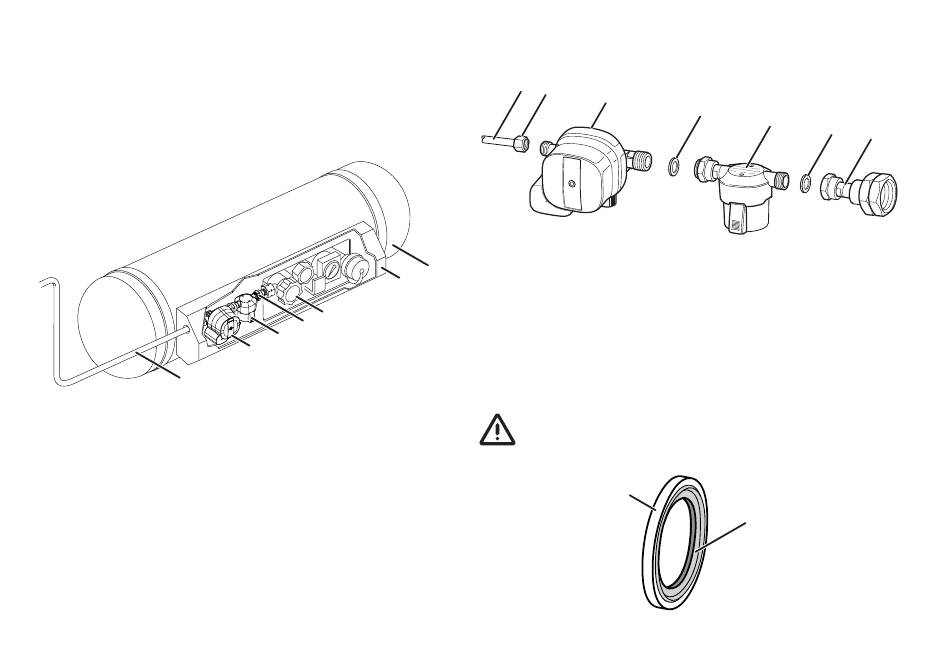

Bild 2 – Einbaubeispiel
1 Gasrohr
2 MonoControl CS T
3 Gasfilter
4 Adapter
5 Entnahmeventil
6 Armaturenkasten
7 Gastank
6 DE
6
5
4
3
2
Es darf nur geeignetes Werkzeug verwendet werden. Keine
Rohrzange verwenden!
1
2
3
Bild 3
7
1 Gasrohr 30 mbar 10 mm
2 Schneidringverschraubung
3 MonoControl CS T
4 Dichtring
5 Gasfilter
6 Dichtring
7 Adapter
Es dürfen nur die beigelegten Dichtringe verwendet
werden. Diese haben einen Außenring aus Metall
(Bild 4 - 1) und einen Kern aus Gummi (Bild 4 - 2).
Bild 4
4
5
1
2
6
7
