Monter Le Tube De Gaz; Travaux Finaux - Truma MonoControl CS T Set Einbauanweisung

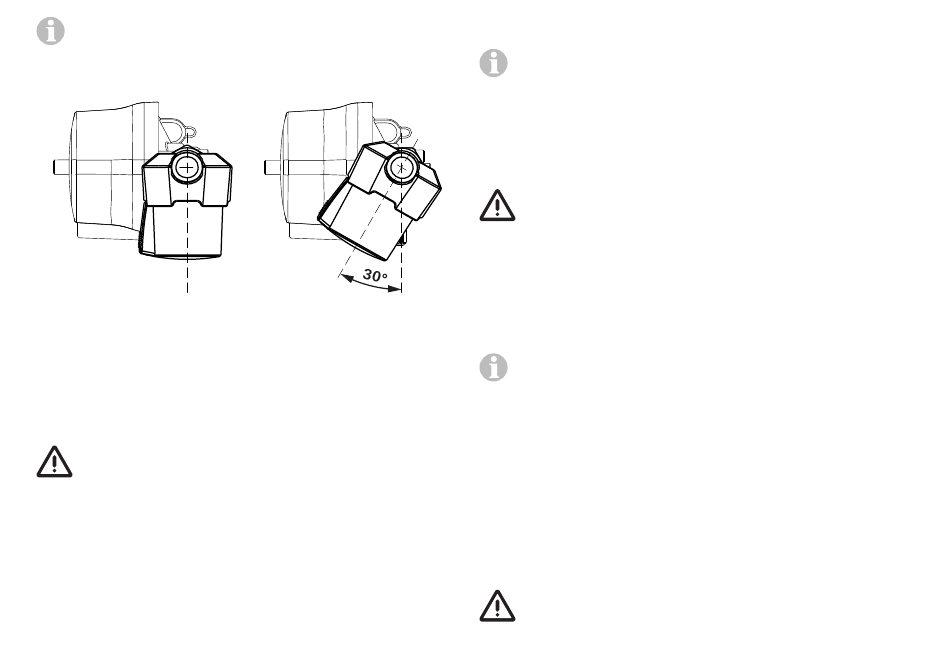

En cas d'accessibilité insuffisante du bol de décantation,
un montage incliné du filtre à gaz de jusqu'à 30° vers
l'avant est admissible (figure 7). Lors du changement de filtre,
le bol de décantation est ainsi plus facile à utiliser.
Figure 7
– Serrer à 13,5 - 16,5 Nm l'écrou chapeau entre le filtre à gaz
(figure 3 - 5) et l'adaptateur (figure 3 - 7) avec une clé (Ø 23).
– Serrer à 13,5 - 16,5 Nm l'écrou chapeau entre
le MonoControl CS T (figure 3 - 3) et le filtre à gaz
(figure 3 - 5) avec une clé (Ø 23). Avec une clé (Ø 18),
contre-bloquer sur le détendeur à gaz.
Après le serrage des écrous chapeau, ne plus tourner
l'ensemble de l'unité. Une rotation peut provoquer l'ap-
parition de liaisons non étanches ou une position inclinée du
capteur de choc.
26 FR

Monter le tube de gaz

Protéger les tubes de gaz contre le frottement sur les
points de fixation et de passage à l'aide de moyens de
protection appropriés (garnitures souples, douilles en caout-
chouc, raccordements passe-cloison).
– Dans l'ouverture pour le tube de gaz (figure 5 - 1) dans le
boîtier à robinets, insérer une douille caoutchouc correspon-
dante (non incluse dans la livraison) (figure 5 - 2).
Le tube de gaz, le détendeur et le filtre à gaz doivent
être montés sans tension.
– Raccorder le tube de gaz conformément aux consignes
d'installation en vigueur pour les raccords à olive (par
exemple EN ISO 8434-1) sur la sortie de détendeur à gaz.
Lors du serrage avec une clé (Ø 19), contre-bloquer soi-
gneusement avec une deuxième clé (Ø 20) sur les méplats
de clé prévus à cet effet.
Pour les installations de 30 mbar avec un tube de gaz de
8 mm, Truma propose en tant qu'accessoire un raccord
de réduction droit RST 10 x RVS 8 mm.

Travaux finaux

– Après le montage, un spécialiste doit vérifier le montage
correct et l'étanchéité de l'ensemble de l'installation de gaz
en utilisant des moyens appropriés, par exemple un aérosol
détecteur de fuites selon la norme EN 14291.
– Une attestation de vérification de gaz déjà existante doit
être complétée / modifiée en conséquence.
Cette vérification ne remplace pas le contrôle de gaz
effectué à intervalles réguliers.
