Einbauanweisung

Montage nur vom Fachmann!
Einbauanweisung vor dem Einbau unbedingt lesen und
befolgen.
Die Umschalt-Regelanlage DuoControl darf nicht in die
EX-Zone 0 eingebaut werden (z. B. Tankwagen).
Die Gebrauchsanweisung ist dem Betreiber auszuhändigen!

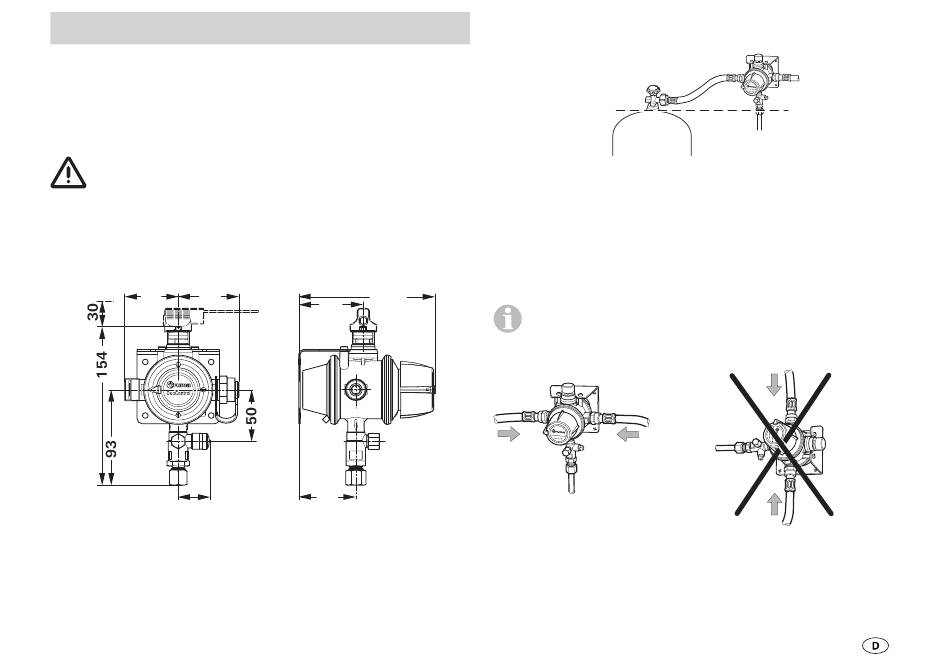

Einbaumaße
52 59
30
Alle Maße in mm.

Einbau und Anschluss DuoControl

DuoControl muss so montiert werden, dass die Anschlüsse
der Hochdruck-Schläuche sich an höchstmöglicher Position
befinden, zumindest jedoch über dem Flaschenventil-Niveau
(gestrichelte Linie).
Die Hochdruck-Schläuche müssen im permanenten Gefälle
zum Flaschenventil verlaufen.
133
63
gelanlage, vor allem während der Fahrt.
56
DuoControl darf nur so montiert werden, dass die Anschlüsse
der Hochdruck-Schläuche waagerecht angeordnet sind.
Ist die Höhe im Flaschenkasten eingeschränkt, empfehlen wir
DuoControl an der Flaschenkastendecke zu befestigen.
Die Montage oberhalb der Flaschenventile erschwert das
Eindringen von Gas in Flüssigphase in die Umschalt-Re-
