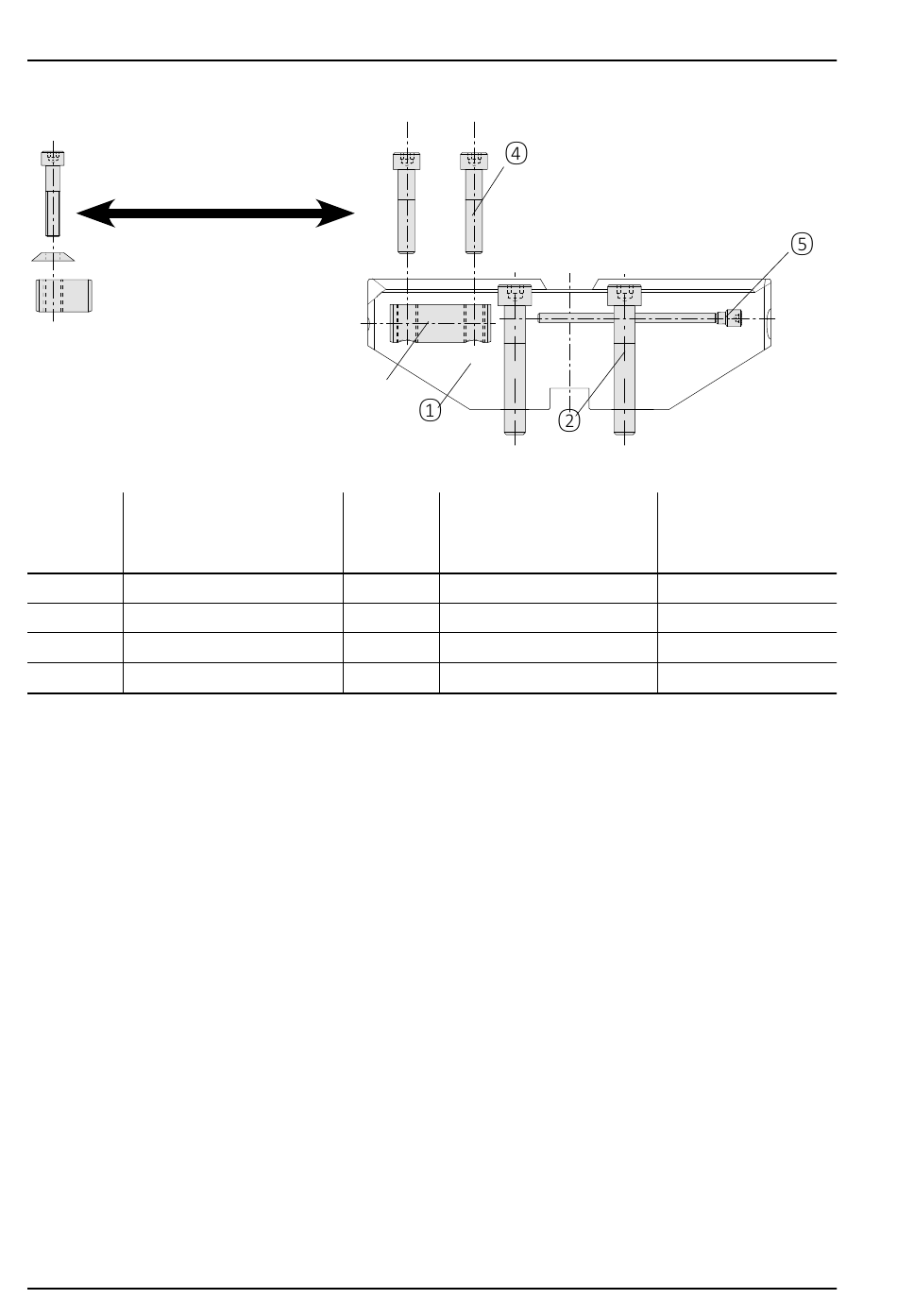

6.2 Basic D 40, Ø 200 – 520 mm
Befestigungsteile für Fein dreh-
werkzeug 337 und 537digital
und Gegengewicht (nicht im
Liefer um fang enthalten)
Kerbzahn- Zylinderschraube ②
schiene ①
Best.-Nr. Best.-Nr.
349021 315186
349022 315186
315186
349023
349024 315186
8
③
Spann-
Schlüssel bolzen ③
(Anziehdrehm.) Best.-Nr.
s10/C (55 Nm) 115669
s10/C (55 Nm) 115669
115669
s10/C (55 Nm)
s10/C (55 Nm) 115669
Zylinderschraube ④
Schlüssel
Best.-Nr. (Anziehdrehm.)
115118 s8/B (35 Nm)
115118 s8/B (35 Nm)
115118
s8/B (35 Nm)
115118 s8/B (35 Nm)
Ø 200 – 520 mm
Gewindestift ⑤
Best.-Nr. Schlüssel
349010 s4/F
349011 s4/F
349012
s4/F
349013 s4/F
