Français

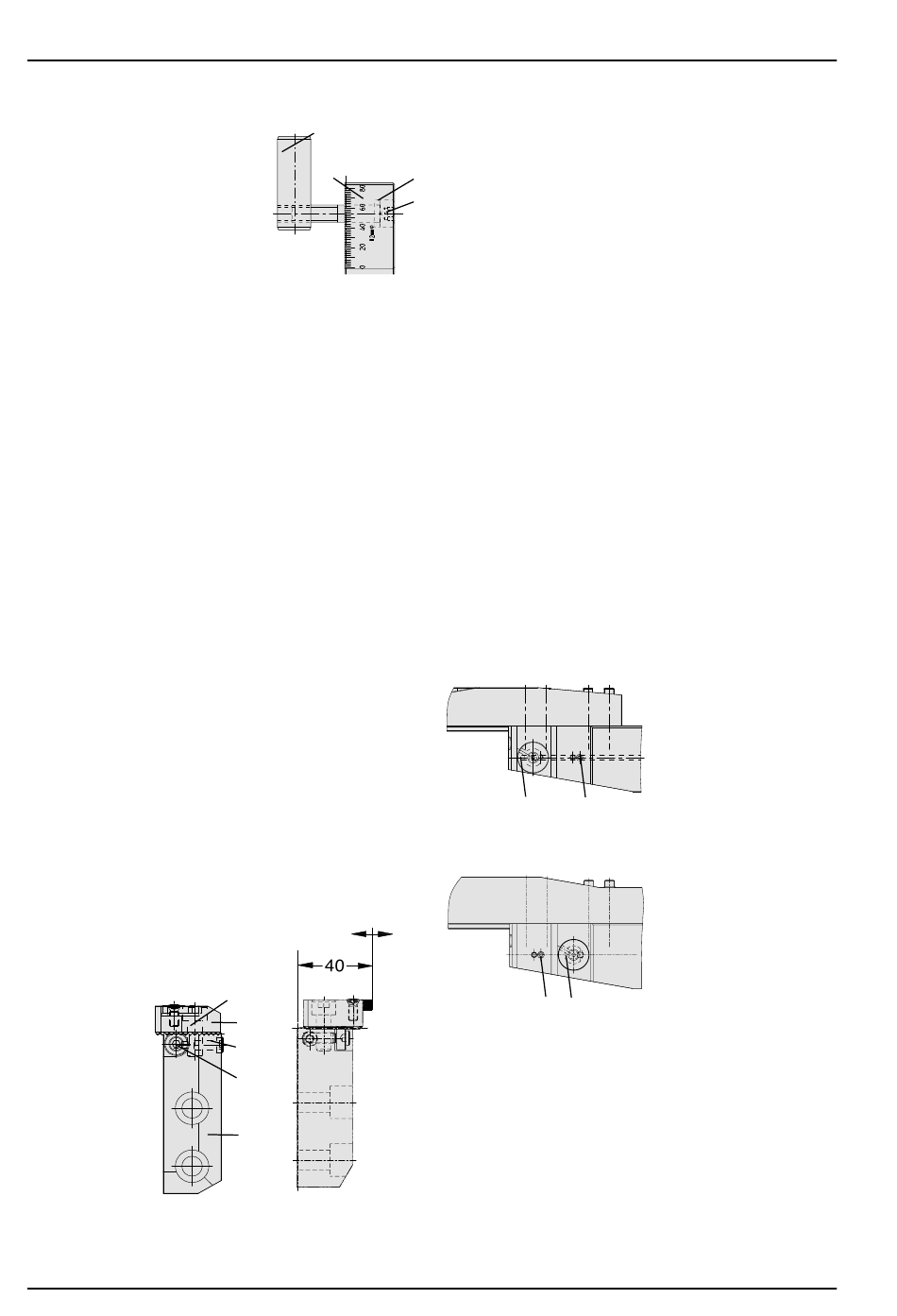

3.5 Contrepoids

Le contrepoids réduit le
balourd lors des travaux
d'alésage de précision.
L'ensemble contrepoids
est composé du contre-
poids ⑪ et des pièces
de fixation ⑫.
Fixation :
Les pièces de fixation (comprises dans la
fourniture standard) des guides crantés
doivent être remplacées par les pièces de
fixation des contrepoids.
Le contrepoids est fixé sur le guide cranté
à surface crantée au moyen de la vis à tête
cylindrique ⑬, de la rondelle ressort ⑭
et du boulon de serrage ⑮. Veiller à ce
que le côté long du boulon de serrage soit
orienté vers le milieu de l'outil. Les guides
crantés et les contrepoids sont munis de
gradua tions facilitant le réglage.
3.6 Outil à gorges axiales
L'outil à gorges axiales est composé d'un
corps de base ⑯ et d'un porte-plaquettes
⑰.
Fixation :
L'outil à gorges axiales est fixé sur le guide
cranté à surface crantée au moyen de vis à
tête cylindrique et d'un boulon de serrage.
Le corps de base de l'outil à gorges axia les
est doté d'une deuxième surface cran tée
sur laquelle est fixé le porte-plaquettes.
Ð0,4 +0,4
38
⑮ ⑫
⑪
Ð0,4
⑱
⑰
⑲
⑳
⑯
Réglage en hauteur (axial) :
À cet effet, desserrer la vis de fixation ⑱
et la vis de serrage ⑲ et régler le porte-
⑭ plaquettes dans la plage de +0,4 à –0,4 mm
au moyen de la vis de réglage ⑳. Puis res-
⑬
serrer la vis de fixation et la vis de serrage.

4. Lubrification par le centre

Les outils d'alésage Alu-Line sont conçus
dans leur version standard pour une lubri-
fication par le centre. Chacune des extré-
mités du guide de base ou du guide cranté
est dotée d'un embout pulvérisateur régla-
ble pouvant être orienté sur la lame.
En complément, pour Flex D 60,
500 – 3255 mm:
Sur les outils d'alésage 349032 / 349037
et 349033 / 349038, il est nécessaire de
modifier le montage de l'embout pulvéri-
sateur ⃝ 21 et de la goupille filetée ⃝
obturer l'alésage de lubrification inutile.
21
⃝
+0,4
22 ⃝
⃝
Il est possible de se procurer des tuyaux
de lubrifiant comme accessoires auprès
de Wohlhaupter. Ceux-ci sont vissés dans
l'embout pulvérisateur et transportent le
lubrifiant directement vers la lame.
Réalisation
standard
22
⃝
349032 / 349037
349033 / 349038
21
22 pour
